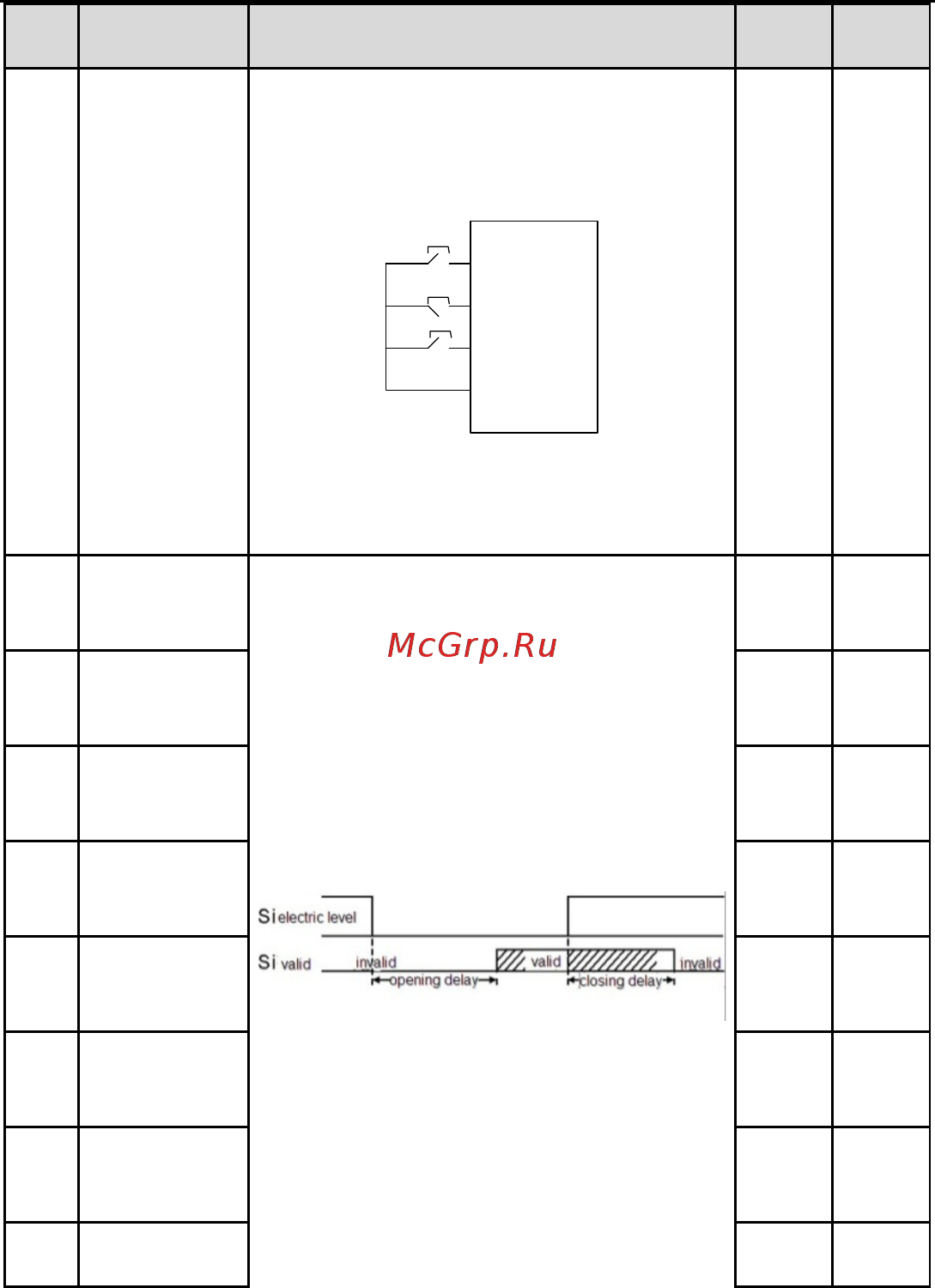

Goodrive100 inverters Фукциональные параметры
52
Код
функции
Имя Подробное описание параметров
Значение
по
умолчанию
Изменение
Клемма SIn
является многофункциональной входной
клеммой. Команды FWD и REV производяться с
помощью кнопок SB1 и SB3. Кнопка SB2-
NC
выполняет команду «Стоп».
COM
SB2
SB1
CHE200
FWD
REV
SIn
SB3
Примечание: При активном двухпроводном
управлении в следующих ситуациях ПЧ не будет
включаться, даже если активна клемма FWD/REV.
P05.14
Время задержки
включения
клеммы S1
Код функции определяет соответствующее время
задержки программируемых клемм на включение/
выключение.
Диапазон уставки: 0.000~50.000 сек
0.000 сек ○
P05.15
Время задержки
выключения
клеммы S1
0.000 сек
○
P05.16
Время задержки
включения
клеммы S2
0.000 сек ○
P05.17
Время задержки
выключения
клеммы S2
0.000 сек ○
P05.18
Время задержки
включения
клеммы S3
0.000 сек ○
P05.19
Время задержки
выключения
клеммы S3
0.000 сек
○
P05.20
Время задержки
включения
клеммы S4
0.000 сек ○
P05.21
Время задержки
выключения
0.000 сек
○
