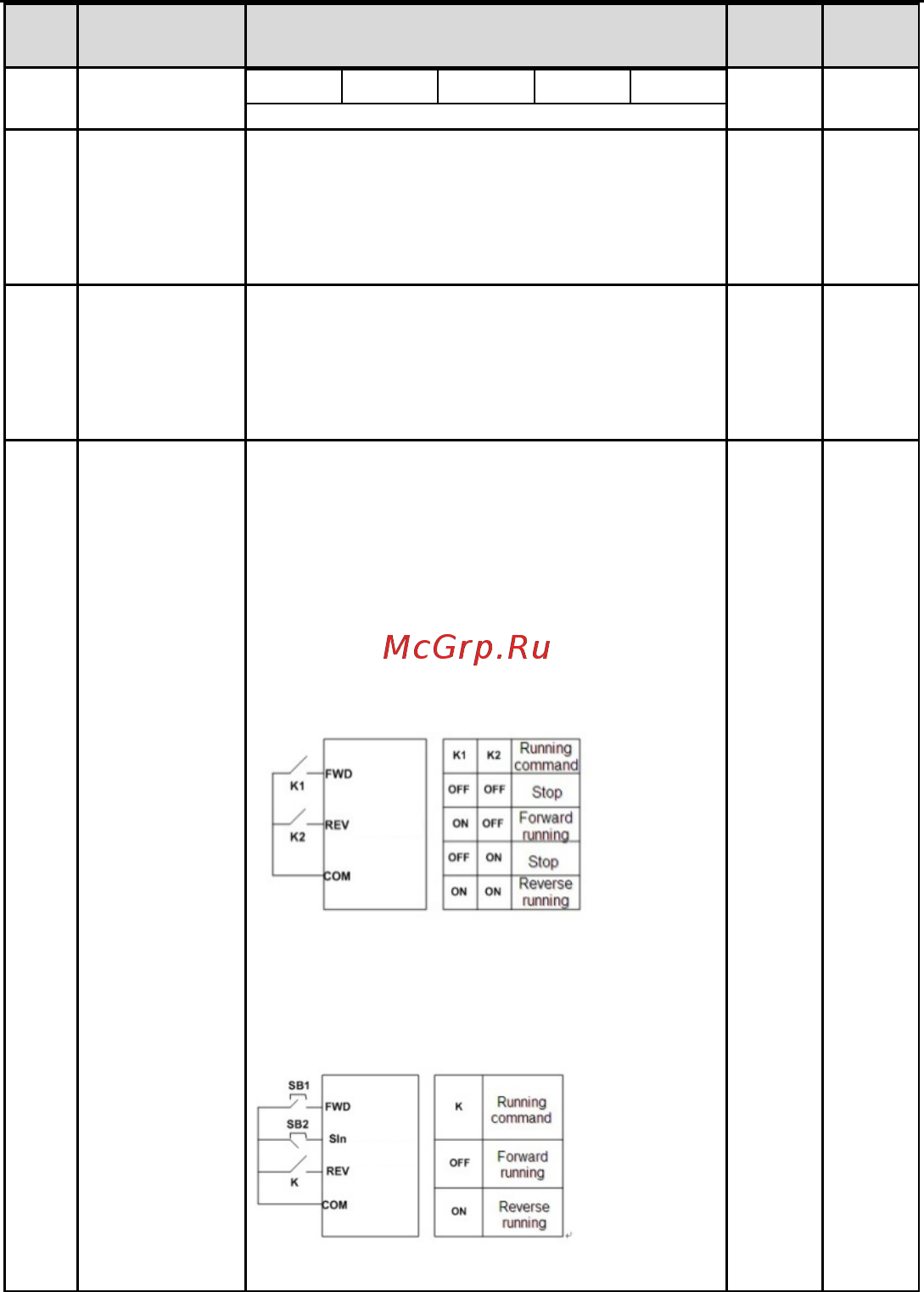

Goodrive100 inverters Фукциональные параметры
51
Код
функции
Имя Подробное описание параметров
Значение
по
умолчанию
Изменение
S1 S2 S3 S4 HDI
Диапазон уставки: 0x000~0x1FF
P05.11
Время
фильтрации
переключателя
Установите время фильтрации для входных клемм
S1~S4 и HDI. При сильных помехах увеличьте время
для избежания не срабатывания.
Диапазон уставки: 0.000~1.000 сек
0.010 сек ○
P05.12
Настройка
виртуальных
клемм
Включите функцию входных виртуальных клемм
в
режиме управления по протоколам связи.
0:Отключено
1:Включено для протокола MODBUS
2:Резерв
0 ◎
P05.13
Клеммы
управления в
режиме «Работа»
Выбор режимов работы клемм управления
0:2-х проводное управление 1.
Включение соостветствует направлению вращения
.
Определяет направление вращения FWD и REV
с
помощью переключателей.
1: -х проводное управление 2；
Включение без определения направления вращения
.
Режим FWD является основным. Режим REV -
вспомогательным.
2:3-х проводное управление 1;
Клемма SIn является многофункциональной входной
клеммой. Функция клеммы должна быть установлена
на значение 3 (трехпроводное управление.
Клемма
SIn всегда замкнута .
3: 3-х проводное управление 2;
0 ◎
