Goodrive100 inverters Приложение С
114
Приложение B Чертежи и размеры
Ниже приведены чертежи по Goodrive100. Размеры даны в миллиметрах.

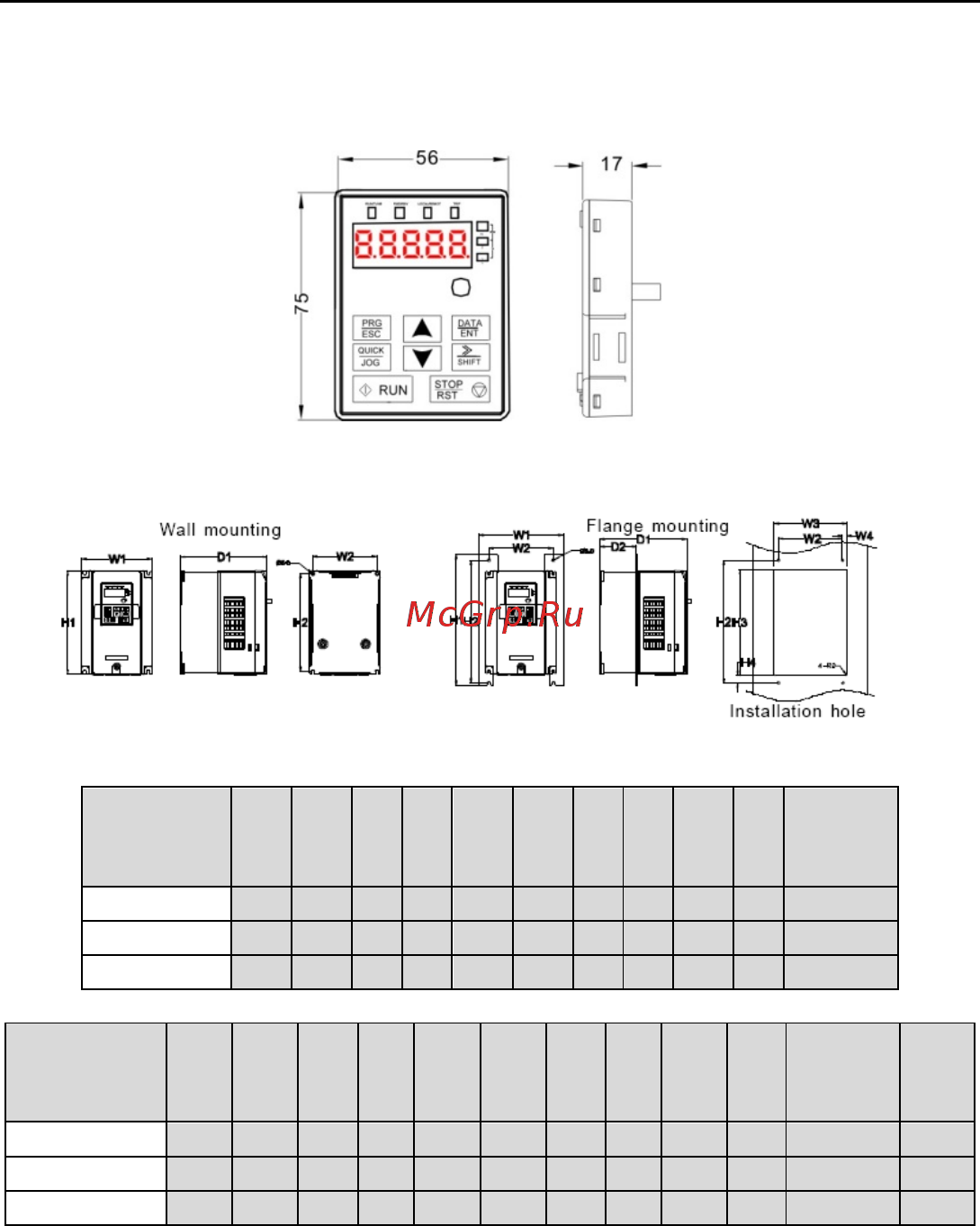

B.1 Внешний вид панели управления
B.2 ПЧ – Чертежи и таблицы
Настенный монтаж (мм)
Мощность W1 W2 W3 W4 H1 H2 H3 H4 D1 D2
Отверстие
для
установки
0.75кВт~2.2кВт 126.0 115.0 —— —— 186.0
175.0 —— —— 155.0 —— 5
4кВт~5.5кВт 146.0 131.0 —— —— 256.0
243.5 —— —— 167.0 —— 6
7.5кВт~15кВт 170.0 151.0 —— —— 320.0
303.5 —— —— 196.3 —— 6
Flange mounting (unit: mm)
Мощность W1 W2 W3 W4 H1 H2 H3 H4 D1 D2
Отверстие
для
установки
Винт
0.75кВт~2.2кВт 150.2 115.0 130.0 7.5 223.9 220.0 190.0
13.5 155.0 65.5 5 M4
4кВт~5.5кВт 170.2 131.0 150.0 9.5 292.0 276.0 260.0
6 167.0 84.5 6 M5
7.5кВт~15кВт 191.2 151.0 174.0 11.5 370.0 351.0 324.0
12 196.3 113.0
6 M5
