Goodrive100 inverters Панель управления
27

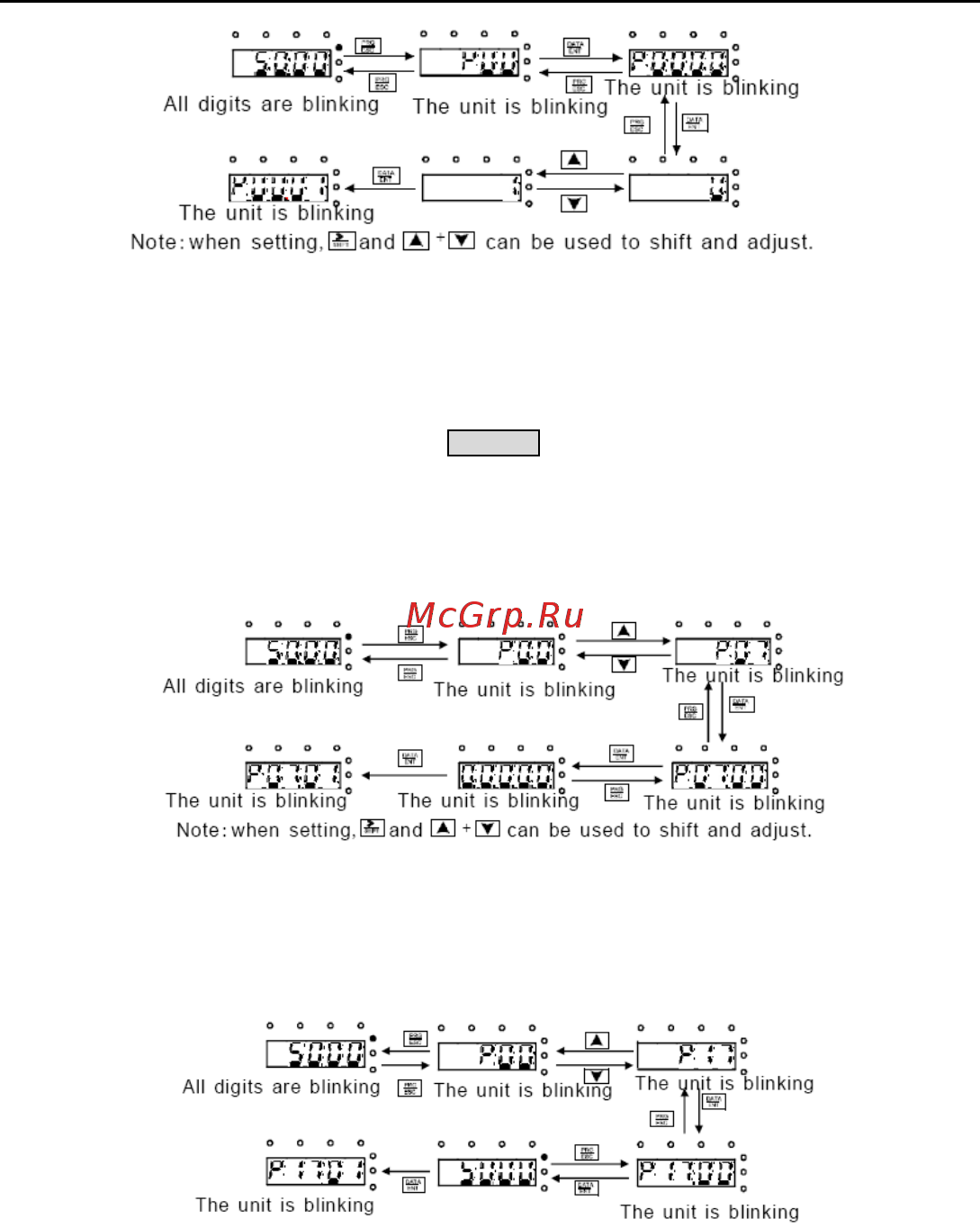

Рис. 4-3 Схемы изменения параметров
4.3.2 Как установить пароль ПЧ
В ПЧ серии Goodrive100 обеспечиваются функции защиты паролем для пользователей. Задать P7.00,
чтобы получить пароль и защита паролем вступает в силу немедленно после выхода из состояния
редактирования кода функции. Снова нажмите PRG/ESC в состоянии редактирования кода функции,
на дисплее отобразится “0.0.0.0.0”. Если используется правильный пароль, то оператор не сможет его
ввести.
Установите 0, чтобы отменить функцию защиты паролем P7.00.
Защита паролем вступает в силу немедленно после завершения редактирования кода функции.
Рис. 4-4 Схемы задания пароля
4.3.3 Как наблюдать состояние ПЧ через функциональные коды
В ПЧ серии Goodrive100 есть группа параметров P17 – группа контроля состояния. Пользователи
могут с помощью этой группы P17 следить за состоянием ПЧ.
Рис. 4-5 Схема контроля состояния
