Goodrive100 inverters Приложение С
119
C.6 Фильтры

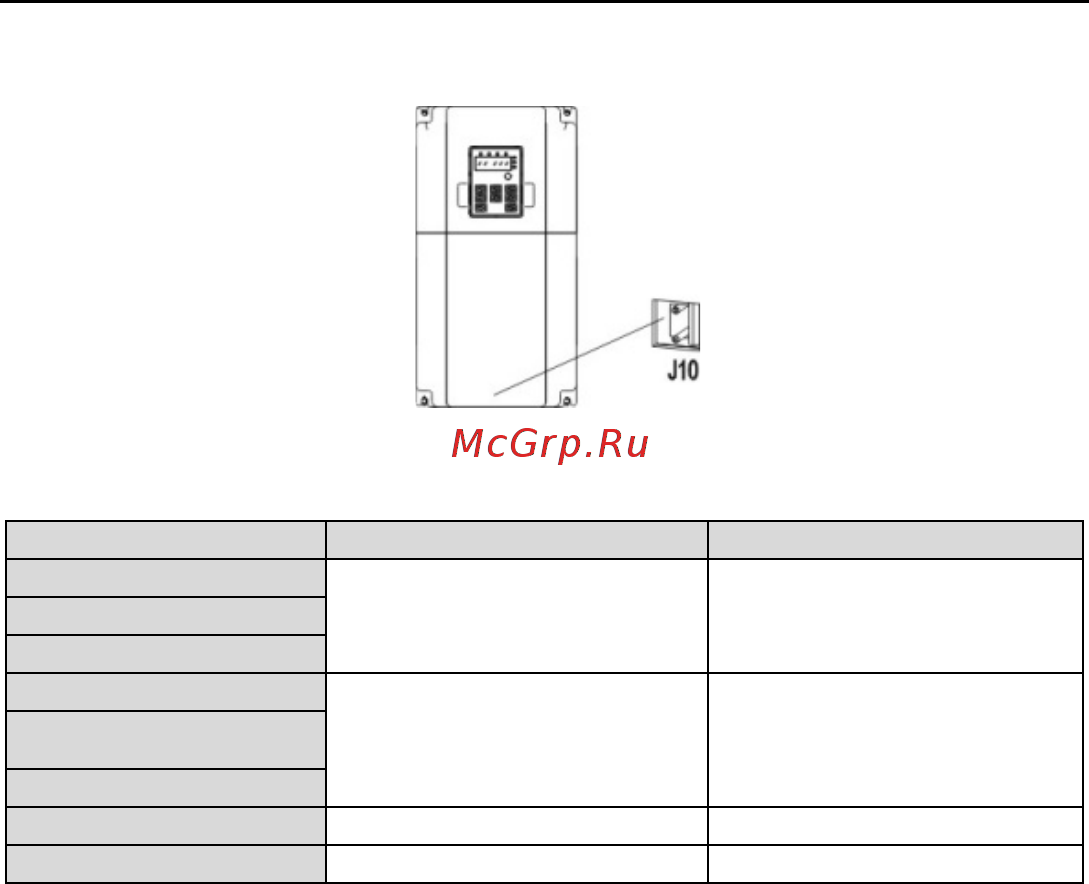

ПЧ серии Goodrive100 имеют встроенный фильтр C3, который соединен J10.
Входной фильтр может уменьшить помехи от ПЧ для окружающего оборудования.
Выходной фильтр уменьшает помехи ПЧ , ток утечки в кабелях двигателя.
Мы выпускаем следующие фильтры для ПЧ.
Тип ПЧ Входной фильтр Выходной фильтр
GD100-0R7G-4
FLT-P04006L-B FLT-L04006D GD100-1R5G-4
GD100-2R2G-4
GD100-5R5G-4
FLT-P04032L-B FLT- L04032D
GD100-7R5G-4
GD100-011G-4
GD100-004G-4 FLT-P04016L-B FLT- L04014D
GD100-015G/-4 FLT-P04045L-B FLT- L04049D
Примечание:
1. Вход EMI соответствует требованиям C2 после добавления входного фильтра.
2. Вышеуказанные варианты являются дополнительными, и клиент должен указать их при заказе ПЧ.
