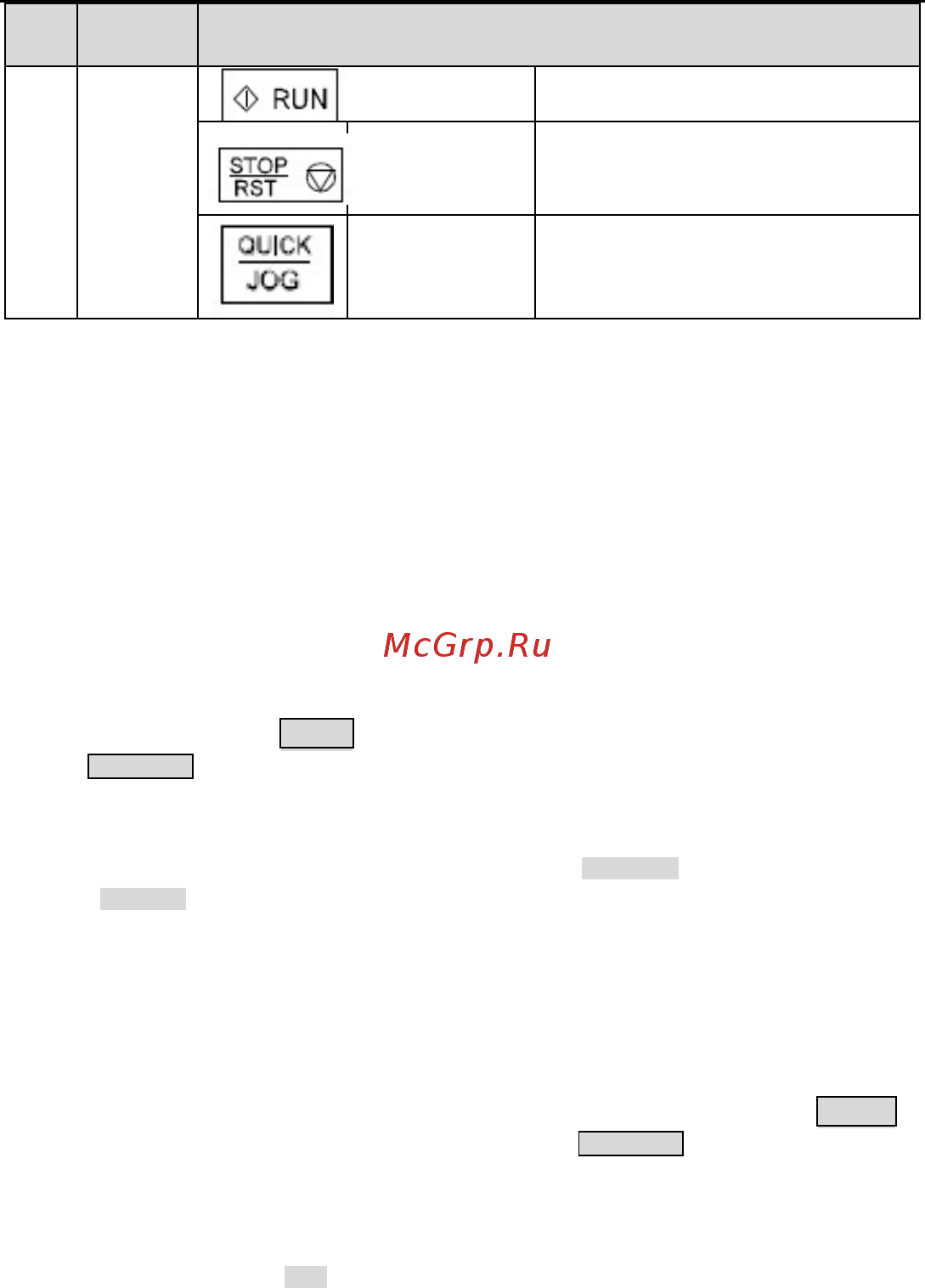

Goodrive100 inverters Панель управления
25
No.
Наименов
ание
Описание
Кнопка «Пуск» Кнопка запуска ПЧ
Кнопка
«Стоп/Сброс»
Кнопка для остановки ПЧ и ограничена
кодом функции P07.04
Кнопка сброса нейисправности
Кнопка «Быстрый
доступ»
Функции кнопки определяются кодом
функции P07.02.
4.2 Дисплей панели управления
Отображение состояния ПЧ серии Goodrive100. Отображение состояния останова, состояние работы,
редактирование параметров, сигнализация неисправностей и так далее.
4.2.1 Отображение состояния параметра останова ПЧ
Когда ПЧ находится в состоянии останова, на дисплее будут отображаться параметры остановки,
которые показаны на рисунке 4-2.
В состоянии останов могут отображаться различные типы параметров. Выберите параметры для
отображения в параметре P07.07. Смотрите параметр P07.07 подробные определения каждого бита.
Существуют 14 параметров, которые могут быть видны в режиме останова ПЧ. Это: частота,
напряжение DC-шины, состояние входных клемм, состояние выходных клемм, усиление PID,
обратная связь PID, вращающий момент, AI1, AI2, AI3, HDI, PLC текущее значение многоступенчатых
скоростей, значение подсчета импульсов, значение длины. В P07.07 можно выбрать параметр для
отображения и нажав на кнопку 》/SHIFT можно сдвинуться слева направо в меню параметра, нажатие
на кнопкуQUICK/JOG(P07.02=2) можно сдвинуться влево.
4.2.2 Отображение состояния параметров при работе ПЧ
После того как ПЧ получит команду на запуск, он вступает в состояние выполнения и на панели
управления будут отображаться текущие парамеры. Индикатор RUN/TUNE LED на панели горит, а
индикатор FWD/REV показывает направление вращения, как показано на рисунке 4-2.
В рабочем состоянии, 24 параметры могут быть выбраны для отображения или нет. Это следующие
параметры: выходная частота, заданная частота, напряжение DC-шины, выходное напряжение,
выходной крутящий момент, задание PID, обратная связь PID, состояние входных клемм, выходные
клеммы, значение крутящего момента, PLC, текущий ток при многоступенчатой скорости, значение
импульсного подсчета, AI1, AI2, AI3, HDI, процент нагрузки двигателя, процент нагрузки ПЧ, время
разгона, число оборотов, входной ток ПЧ.
В P07.05 и P07.06 можно выбрать параметры для отображения или нет, нажатие на кнопку》/SHIFT
перемещает параметры слева на право, нажатие на кнопку QUICK/JOG(P07.02=2) перемещает
параметры справо налево.
4.2.3 Отображение состояния «Ошибка»
Если ПЧ обнаруживает сигнал неисправности, то он входит в состояние отображенияотказа перед
аварийным отказом. Индикатор TRIP LED на панели управления горит, а сброс ошибки можно сделать,
