Goodrive100 inverters Фукциональные параметры
53
Код
функции
Имя Подробное описание параметров
Значение
по
умолчанию
Изменение
клеммы S4
P05.30
Время задержки
включения
клеммы HDI
0.000 сек ○
P05.31
Время задержки
выключения
клеммы HDI
0.000 сек ○
P05.32
Нижний предел
AI1
Код функции определяет отношения между
аналоговым входным напряжением и его
соответствующим значением. Если аналоговый вход
напряжения за пределами установленного
минимального или максимального значения входа, ПЧ
будет рассчитывать на минимум или максимум.
Когда аналоговый вход является токовым, то
0 ~ 20мА
соответствует напряжению 0 ~ 10В.
В различных случаях отличается соответствующее
номинальное значение 100,0%. Приложение для
подробной информации.

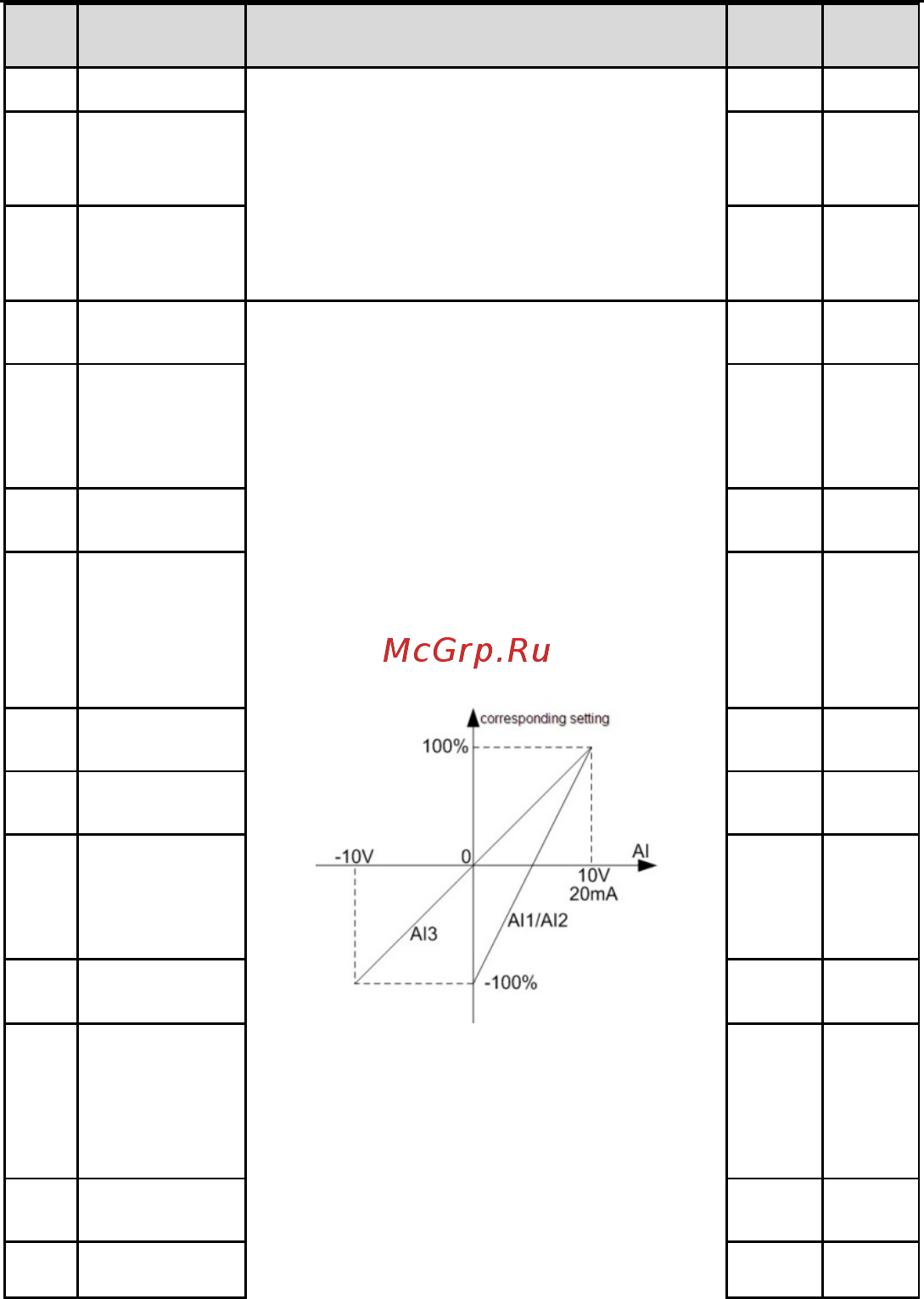

На рисунке ниже показаны различные приложения:
Время фильтрации входа: Этот параметр
используется для настройки чувствительности
аналогового входа.
Примечание: Аналоговые входа AI1 и AI2 могут
поддерживать 0 ~ 10В или 0 ~ 20мA, когда AI1 и AI
2
выбирают вход 0 ~ 20мA, соответствующим
напряжением для 20мA является 5В. AI3 может
поддерживать вход - 10В ~ + 10В.
0.00 В ○
P05.33
Соответствующий
параметр
установки
нижнего
предела AI1
0.0% ○
P05.34
Верхний предел
AI1
10.00 В ○
P05.35
Соответствующий
параметр
установки
верхнего предела
AI1
100.0% ○
P05.36
Время
фильтрации AI1
0.100 сек ○
P05.37
Нижний предел
AI2
0.00 В ○
P05.38
Соответствующий
параметр
установки
нижнего
предела AI2
0.0% ○
P05.39
Верхний предел
AI2
10.00 В
○
P05.40
Соответствующий
параметр
установки
верхнего предела
AI2
100.0% ○
P05.41
Время
фильтрации AI2
0.100 сек ○
P05.42 Нижний предел
-10.00 В ○
