Goodrive100 inverters Фукциональные параметры
33
Код
функции
Имя Подробное описание параметров
Значение
по
умолчанию
Изменение
P00.14 Частота ШИМ

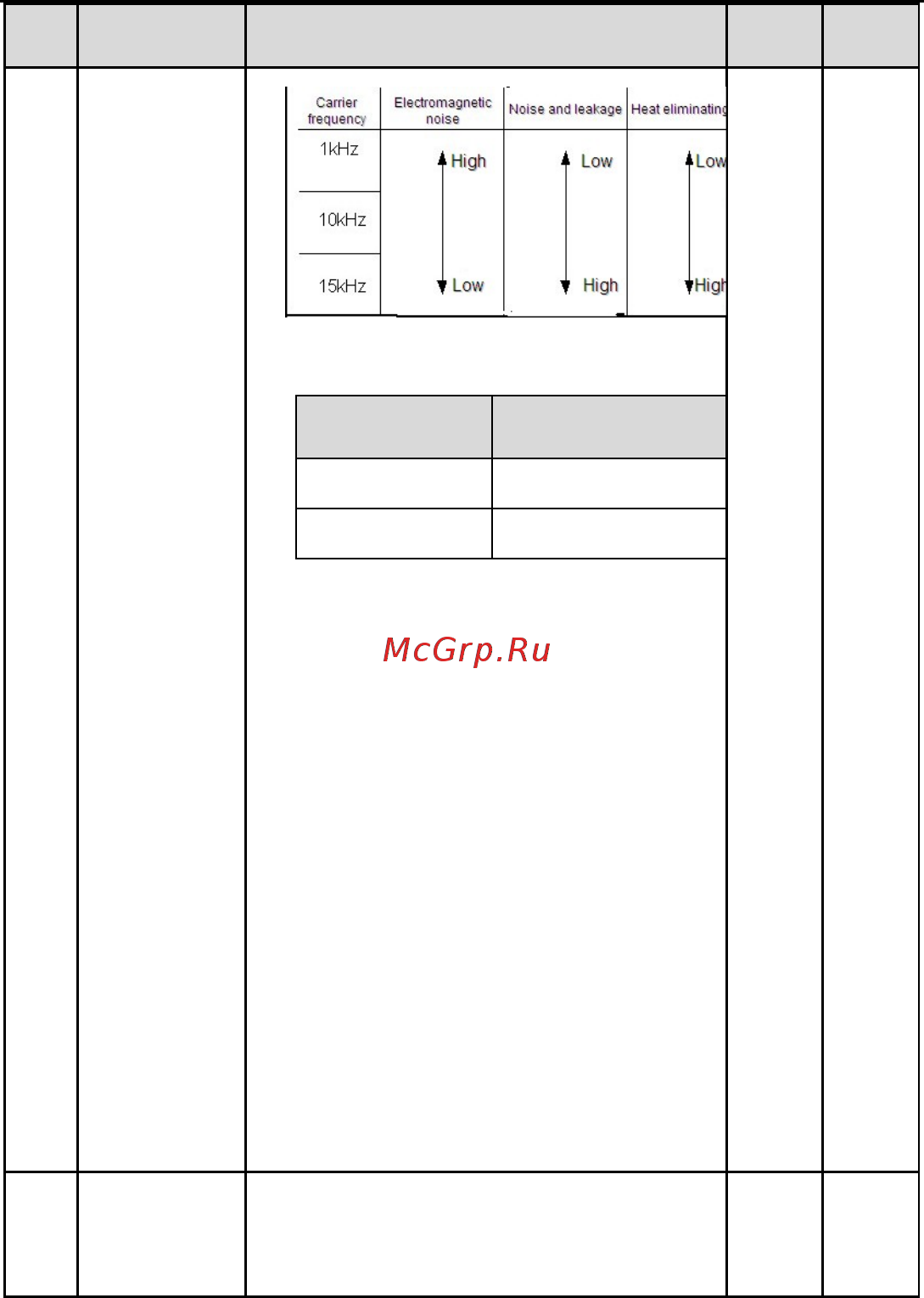

Таблица соотношения мощности двигателя и
частоты
ШИМ:
Мощность
двигателя
Заводская уставка
частоты ШИМ
0.75~11кВт 8 кГц
15 кВт 4 кГц
Преимущество высокой частоты ШИМ: идеальный
выходной ток, мало гармоник и низкий шум двигателя
.
Недостаток высокой частоты ШИМ: увеличеие
коммутационных потерь, увеличение температуры ПЧ
и влияние на производительность ПЧ. ПЧ
необходимо
корректировать на высокой частоте ШИМ.
В то же
время будет увеличиваться ток утечки и электрические
магнитные помехи.
Применение низкой несущей частоты противоречит
выше сказанному, слишком низкой частота ШИМ
приведет к нестабильной работе, крутящий момент
уменьшается.
Изготовитель устанавливает необходимую частот
у
ШИМ, при изготовлении на заводе. П
ользователям не
нужно изменять этот параметр.
Когда используется частота превышающая частот
у
ШИМ по умолчанию,
ПЧ необходимо корректировать
на 20% для каждого дополнительного 1 кГц частоты
ШИМ.
Диапазон уставки:1.0~15.0 кГц
Зависит
от типа
двигателя
○
P00.15
Автонастройка
параметров
двигателя
0:Не выполняется
1:Автонастройка с вращением
Автоматическая настройка параметров двигателя
Реккомендуется использовать автонастройку с
0 ◎
