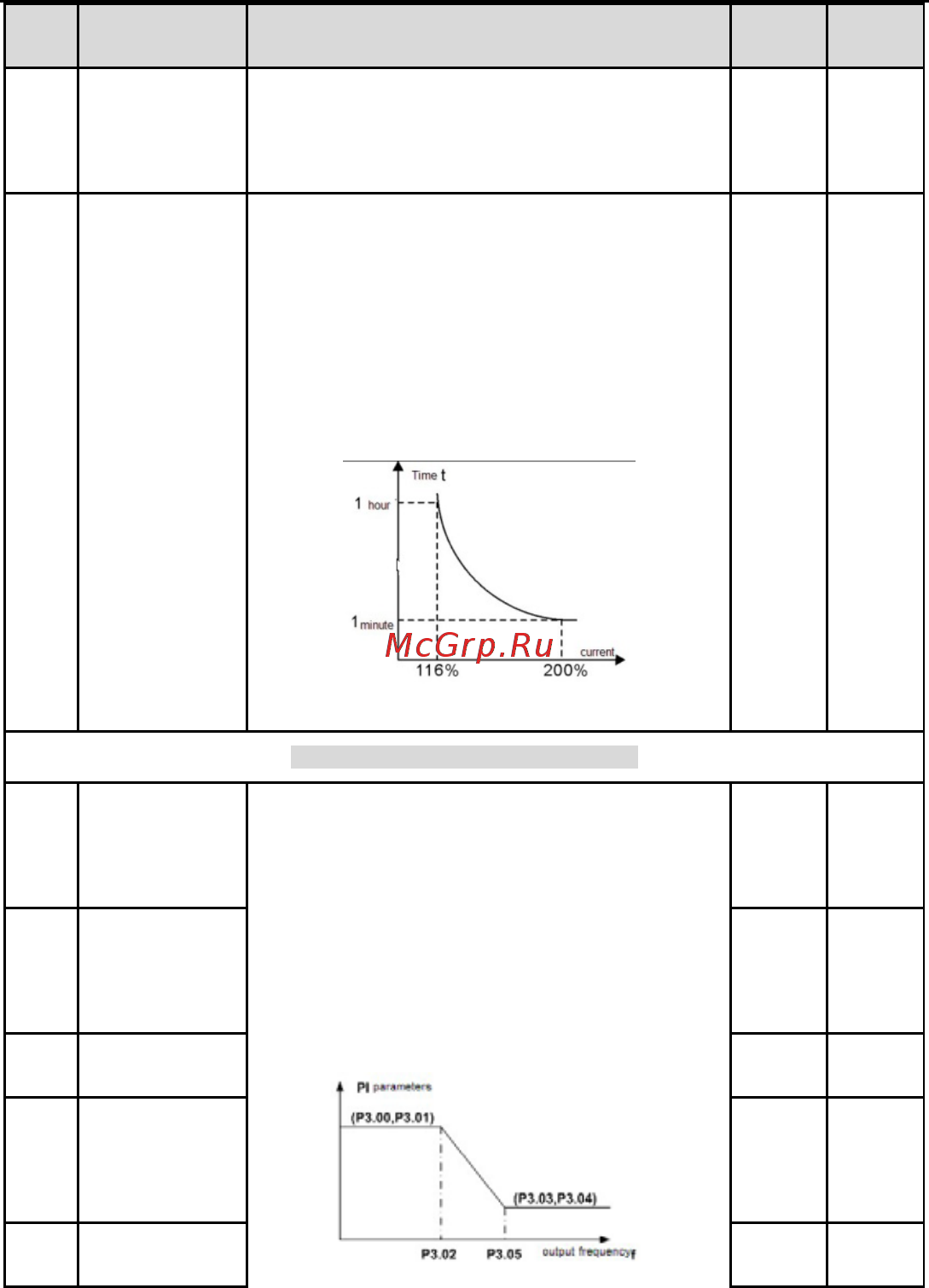

Goodrive100 inverters Фукциональные параметры
41
Код
функции
Имя Подробное описание параметров
Значение
по
умолчанию
Изменение
Потому что тепловой эффект этих двигателей
не
влияет на скорость вращения, и нет
необходимо
настраивать значение защиты во время работы на
низкой скорости.
P02.27
Мотор 1
коэффициент
защиты от
перегрузки
Когда P02.27 = току защиты от
перегрузки
двигателя/номинальный ток двигателя
Так, чем больше коэффициент перегрузки, тем короче
время отключения при перегрузке. Когда
коэффициент перегрузки <110 %, нет никакой защиты
от перегрузок. Когда коэффициент перегрузки =116 %,
отключение произойдет через 1 час
, когда перегрузка
=200 %, отключение произойдет через 1 минуту
Диапазон уставки: 20.0%~120.0%
100.0% ○
Группа P03 Векторное управление
P03.00
Скорость в
замкнутом контуре
Пропорциональ
ное усиление 1
Параметры P03.00 ~ P03.05 применяются только в
векторном режиме управления. Нижняя частота
переключения 1(P03.02), Скорость в замкнутом
контуре PI определяется параметрами: P03.00 и
P03.01. Верхняя частота переключения 2(P
03.05),
Скорость в замкнутом контуре PI
определяется
параметрами: P03.03 и P03.04. Параметры PI
достигается линейное изменение двух групп
параметров. Показано ниже:
20.0 ○
P03.01
Скорость в
замкнутом контуре
Время
интегрирования 1
0.200 сек ○
P03.02
Нижняя частота
переключения
5.00 Гц
○
P03.03
Скорость в
замкнутом контуре
Пропорциональ
ное усиление 2
20.0 ○
P03.04
Скорость в
замкнутом контуре
0.200 сек ○
