Goodrive100 inverters Фукциональные параметры
49
Код
функции
Имя Подробное описание параметров
Значение
по
умолчанию
Изменение
панели
управления

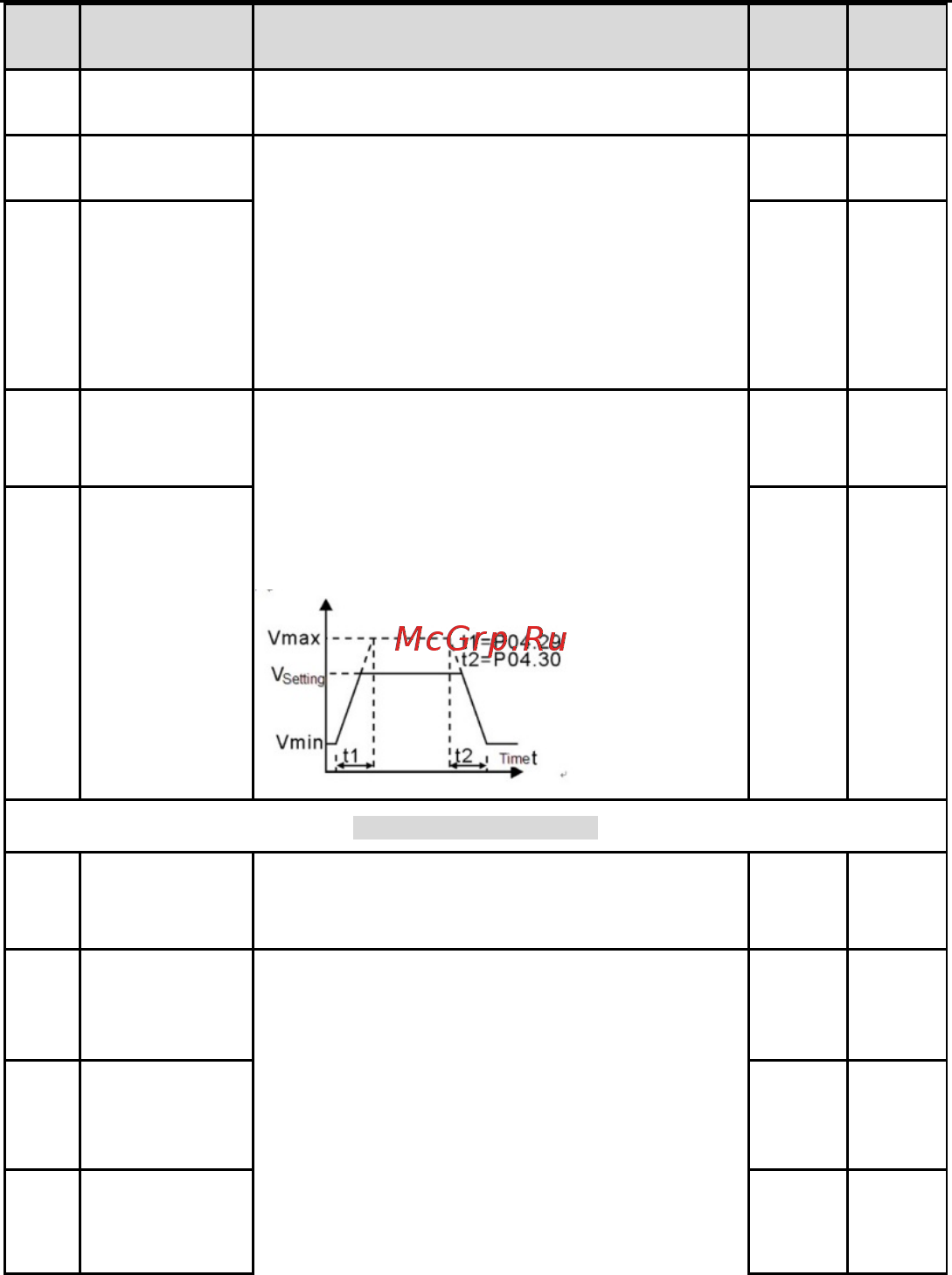

P04.29
Время увеличения
напряжения
Время увеличения напряжения - когда ПЧ
увеличивает выходное напряжение от
минимального
напряжения до максимального.
Время уменьшения напряжения - когда ПЧ уменьшает
выходное напряжение от максимального напряжения
до минимального.
Диапазон уставки: 0.0~3600.0 сек
5.0 сек ○
P04.30
Время
уменьшения
напряжения
5.0 сек ○
P04.31
Максимальное
выходное
напряжение
Установите верхний и нижний пределы
выходного
напряжения.
Диапазон уставки: P04.31: P
04.32~100.0%
( Номинальное напряжение двигателя)
Диапазон уставки: P04.32: 0.0%~ P04.31
(Номинальное напряжение двигателя)
100.0% ◎
P04.32
Минимальное
выходное
напряжение
0.0% ◎
Группа P04 Клеммы I/O
P05.00
Выбор типа входа
HDI
0: HDI – высокочастотный импульсный вход.
См. P05.49~P05.54
1:HDI – вход переключатель
0 ◎
P05.01
Выбор функции
клеммы входа S1
0: Нет функции
1: Пуск «Вперед»
2: «Реверс»
3: 3-х проводное управление
4: «Вперед» толчковый режим
5: «Реверс» толчковый режим
6: Останов с выбегом
7: Сброс ошибки
8: Пауза в работе
9: Вход «Внешняя неисправность»
1 ◎
P05.02
Выбор функции
клеммы входа S2
4 ◎
P05.03
Выбор функции
клеммы входа S3
7 ◎
