Goodrive100 inverters Протоколы связи
97
Выберите правильный интерфейс для подключения к компьютеру (выберите порт интерфейса
преобразователя RS232-RS485, например COM1) после подключения и задайте основные параметры,
как скорость связи и проверка битов так же, как в ПЧ.

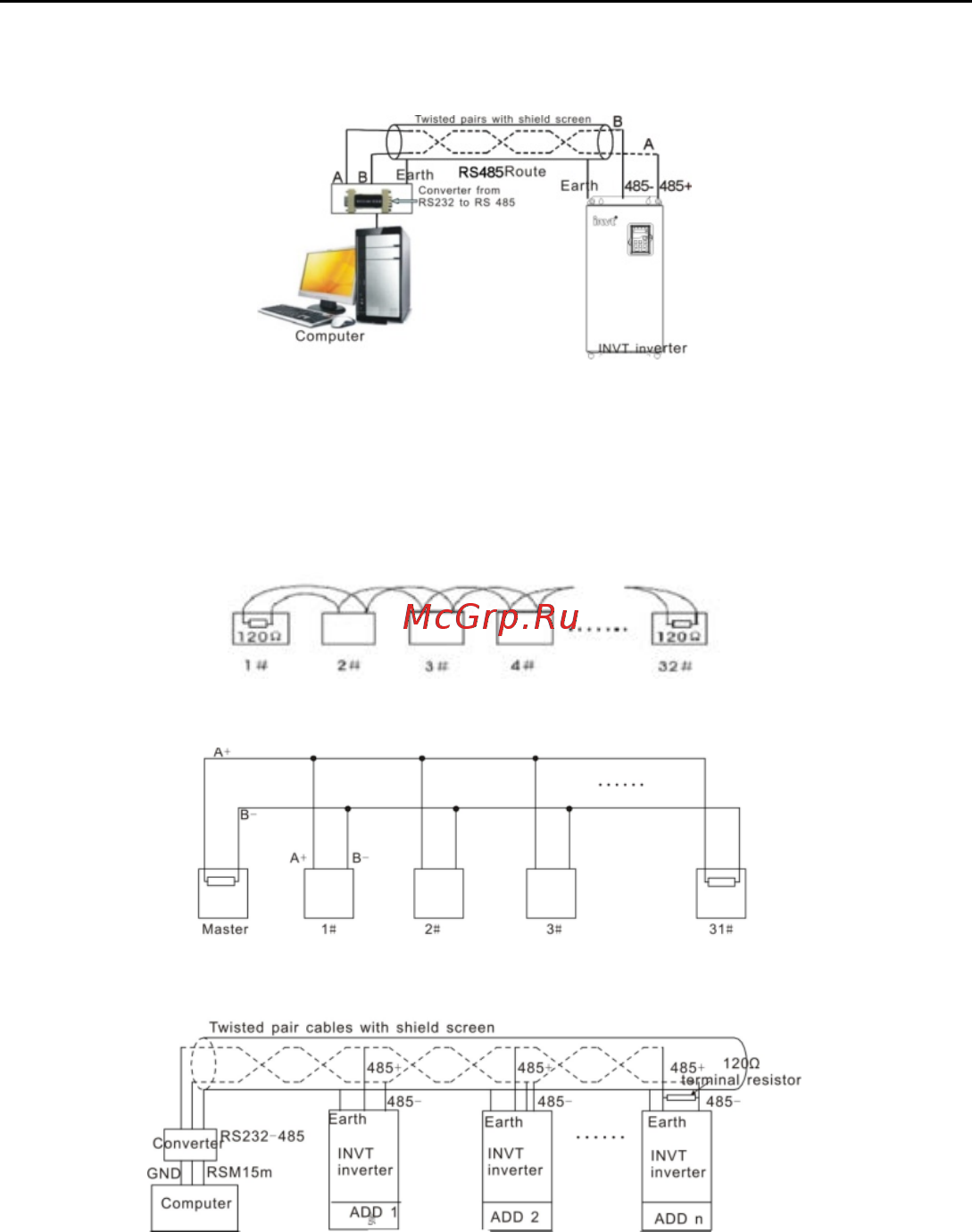

Рис. 1 Подключение по протоколу RS485
7.2.1.2 Приложение для нескольких подключений
В качестве топологии подключения устройств используется тополгия «Звезда» и «Шина».
Данные топологии используется в в протоколе RS485. Оба конца кабеля связаны с терминальными
резисторами 120Ω, которые показаны на рисуноке 2. На рисунке 3 показана схема подключения, а на
рисунке 4 схема реального подключения.
Рис. 2 Подключение «Шина»
Рис. 3 Подключение «Шина»
Рис. 4 Реальное подключение
На рисунке 5 позано подключение по топологии «Звезда». Терминальный резистор подключается к
двум устройствам, которые имеют максимальную длину. (1# устройство и15#устройств)
