Глава 13. Устранение неисправностей и техническое обслуживание
13-1
13. Устранение неисправностей и техническое обслуживание
13.1 Защитные функции
При возникновении ошибки, необходимо устранить ее причину до сброса. Если функция защиты
продолжает работать, это может привести к снижению срока службы оборудования и повреждению
устройств.
z

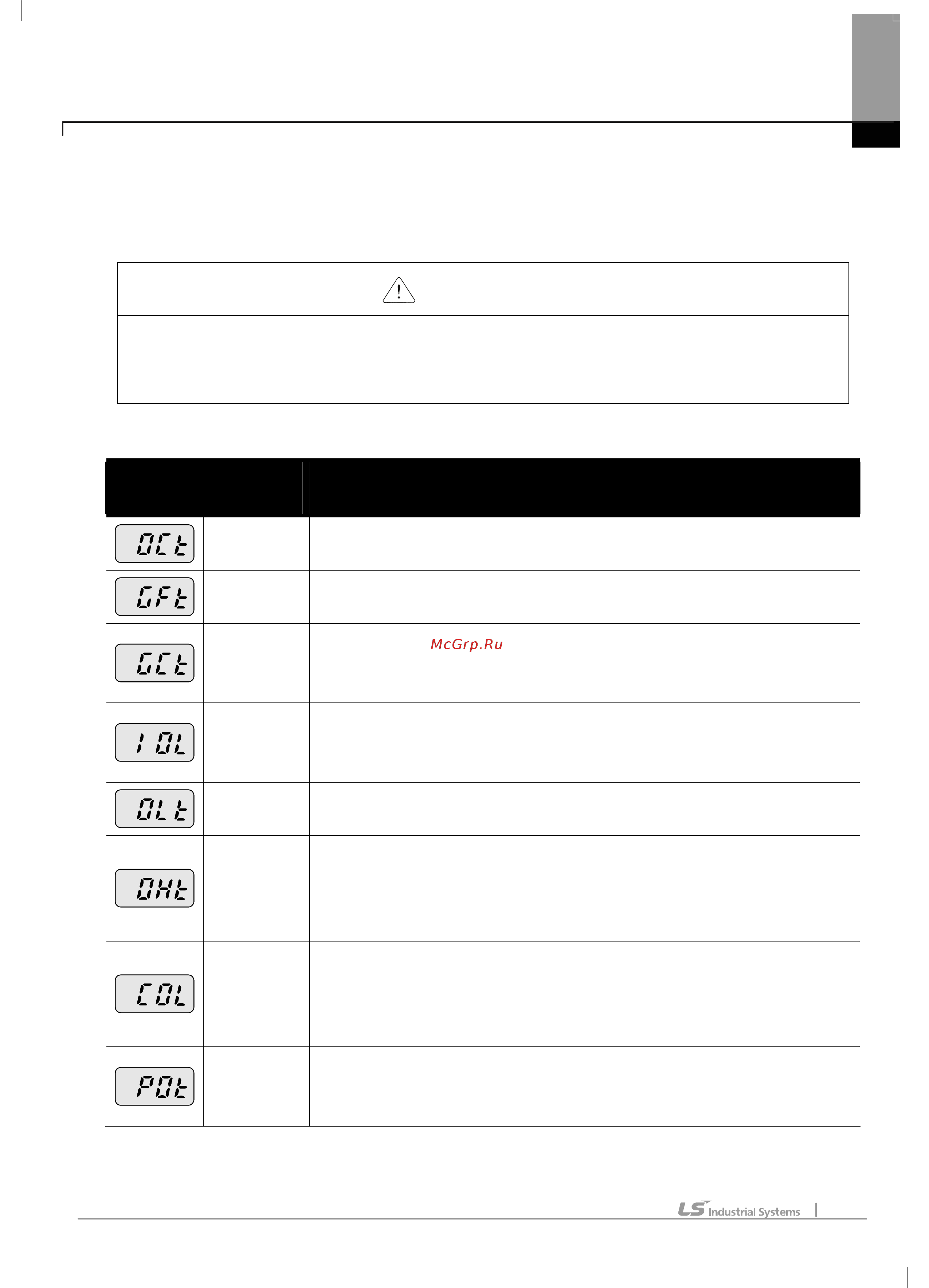

Отображение ошибок и информации
Отображае-
мый символ
Защитные
функции
Описание
Перегрузка
по току
Частотный преобразователь отключает свои выходы, когда выходной ток
больше 200% номинального тока преобразователя
Обрыв
заземления
Частотный преобразователь отключает свои выходы, когда происходит обрыв
заземления.
Ток
замыкания
на землю
Частотный преобразователь отключает свои выходы, когда возникает
несимметричный выходной ток, такой как ток замыкания на землю, и в одной
из фаз U, V, W ток превышает предельный уровень.
Перегрузка
преобразо-
вателя
Частотный преобразователь выключает свой выход, когда выходной ток
преобразователя больше номинального значения (150% в течение 1 минуты).
Сбой из-за
перегрузки
Частотный преобразователь выключает свой выход, когда выходной ток
преобразователя превышает номинальный ток двигателя (P25).
Перегрев
радиатора
Частотный преобразователь отключает свой выход, если перегревается
радиатор из-за сбоя повреждения вентилятора охлаждения или попадания
инородных предметов в вентилятор охлаждения, при помощи определения
температуры радиатора.
Перегрузка
конденсатора
Выход частотного преобразователя блокируется, когда одна из трех фаз
оборвана, и главный конденсатор вышел из строя, что в свою очередь
приводит к чрезмерным колебаниям напряжения постоянного тока. Время
определения меняется в зависимости от выходного тока преобразователя.
Потеря фазы
на выходе
Частотный преобразователь выключает свой выход, когда открыта одна и
более фаз U, V, W. Частотный преобразователь определяет выходной ток для
определения обрыва фазы на выходе.
Внимание
