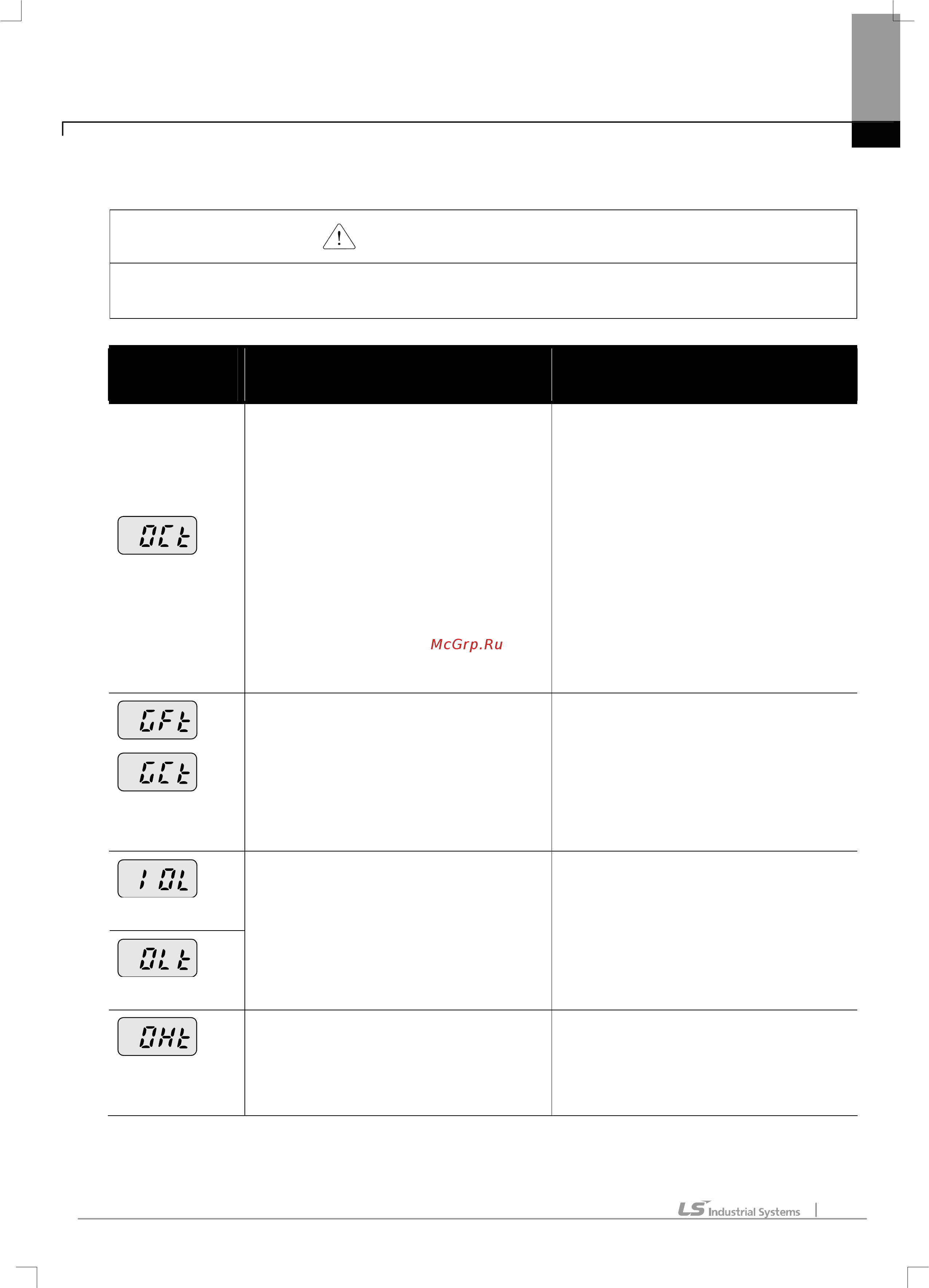

Глава 13. Устранение неисправностей и техническое обслуживание
13-3
13.2 Устранение неисправностей
Предупреждение
В случае сбоя по причине перегрузки по току, обязательно выполните повторный запуск после устранения
причин, т. к. могло произойти повреждение силовых цепей.
Отображаемый
символ
Причина Действие
Сверхток
z
Время Разгона/Торможения
слишком малое по сравнению с
инерцией нагрузки (GD
2
).
z
Нагрузка превышает номинальные
характеристики преобразователя.
z
Преобразователь включается на
работающий двигатель.
z
Короткое замыкание в выходной
цепи и пробой на землю.
z
Сбой в работе механического
тормоза.
)
Увеличьте время Разгона/Торможения.
)
Замените на преобразователь с
подходящими характеристиками.
)
Возобновите работу после остановки
двигателя или используйте P36 (Поиск
скорости).
)
Проверьте внешнее подключение
)
Проверьте механический тормоз.
Ток замыкания на
землю
z
Происходит ток замыкания на
землю на выходе преобразователя.
z
Изоляция двигателя повреждена из-
за перегрева.
)
Проверьте подключение выхода клемм.
)
Замените двигатель.
Перегрузка
Отключение
z
Нагрузка выше номинальных
характеристик частотного
преобразователя.
z
Установлен слишком большой
диапазон значений момента
вращения.
)
Увеличьте мощность двигателя и
частотного преобразователя или
уменьшите нагрузку.
)
Уменьшите диапазон значений момента
вращения.
Перегрев
радиатора
z
В системе охлаждения возникли
сбои.
z
Температура окружающей среды
слишком высока.
)
Проверьте, не засорился ли радиатор.
)
Температура окружающей среды не
должна превышать 40
°
C.
