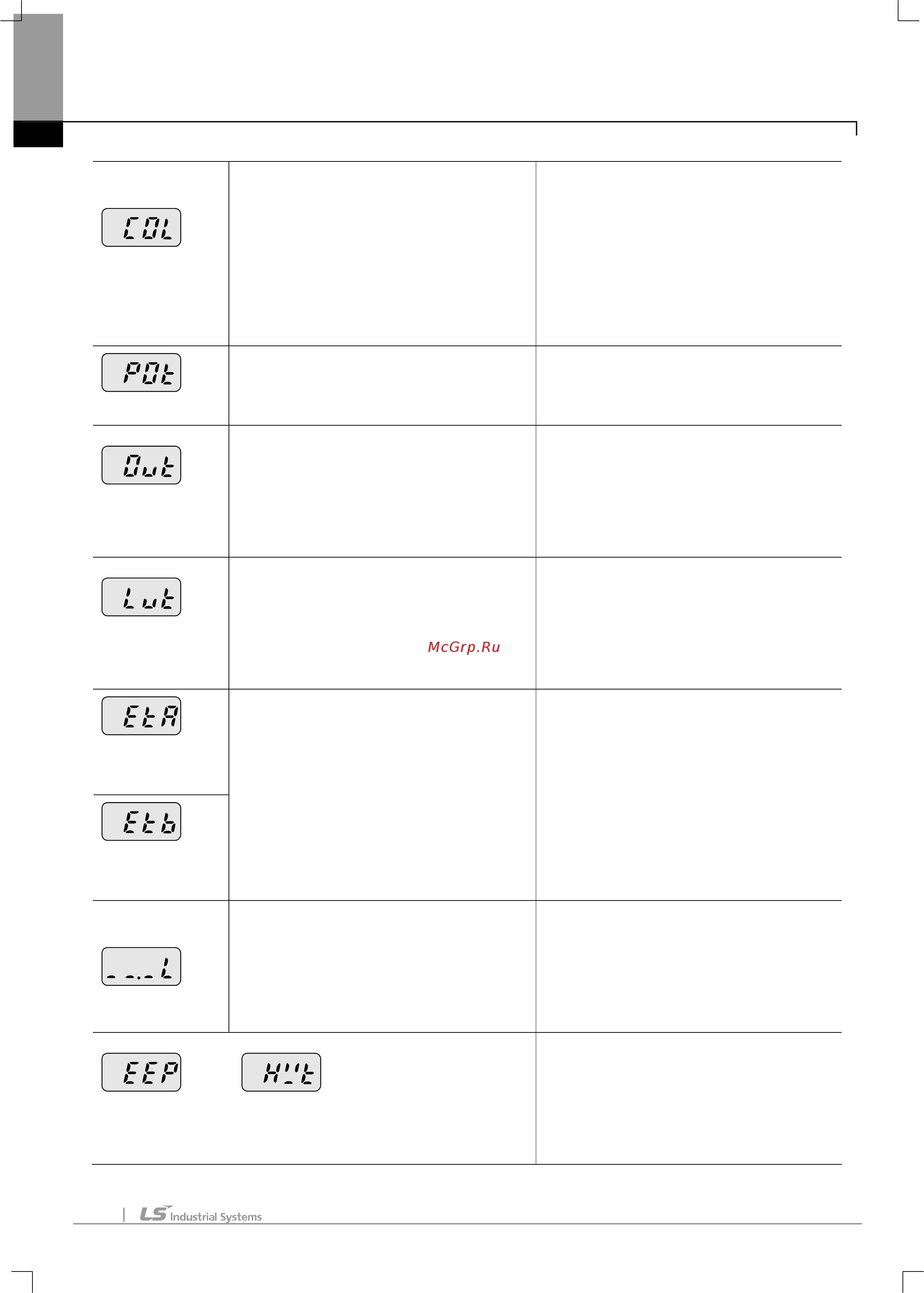

Глава 13. Устранение неисправностей и техническое обслуживание
13-4
Перегрузка
конденсатора
z
Неисправность внутреннего
конденсатора.
z
Отсутствие одной фазы в 3-х
фазном изделии.
)
Необходима замена. Неисправность
может возникнуть из-за высокой темпе-
ратуры в течение длительного времени.
Обратитесь в сервисную службу.
)
Проверьте, не повреждена ли наружная
проводка питания, а так же отклонения
межфазного напряжения.
Потеря фазы
z
Потеря фазы на выходных
соединительных проводах.
)
Проверьте подключение выхода.
Высокое
напряжение
z
Время торможения по сравнению с
инерцией нагрузки (GD
2
) слишком
мало.
z
Генераторный режим.
z
Высокое входное напряжение.
)
Увеличьте время торможения.
)
Проверьте входное напряжение, не
превышает ли номинал.
Низкое
напряжение
z
Низкое напряжение сети.
z
Нагрузка превышает мощность сети,
(например: сварочный аппарат,
мощный двигатель).
)
Проверьте входное напряжение, не
ниже ли номинального значения.
)
Проверьте входящую линию пере-
менного тока. Отрегулируйте мощность
линии в соответствии с нагрузкой.
Внешняя ошибка
Вход контакта A
Внешняя ошибка
Вход контакта B
z
Многофункциональная клемма
(P66 ~ P70) установлена как “18
(Внешняя ошибка-A)” или “19
(внешняя ошибка-B)” в P66~P70
группы PG в положении “ON”.
)
Устраните причину ошибки в цепи,
соединенной с клеммой внешней ошибки
или причину входа внешней ошибки.
z
На клемму AI не подается сигнал
задания частоты.
z
Команда коммуникации выключена.
)
Проверьте подключение клемм AI и
уровень эталонной частоты.
)
В случае установки программы для
обновления частоты проверьте линию
связи или работу главного устройства.
Ошибка сохранения параметра. Аппаратная неисправность
z
)
Обратитесь в ближайший Сервис.
)
Сообщение EEP появляется после
первого включения питания после
обновления ПО. В этом случае выключите
устройство и повторите попытку.
