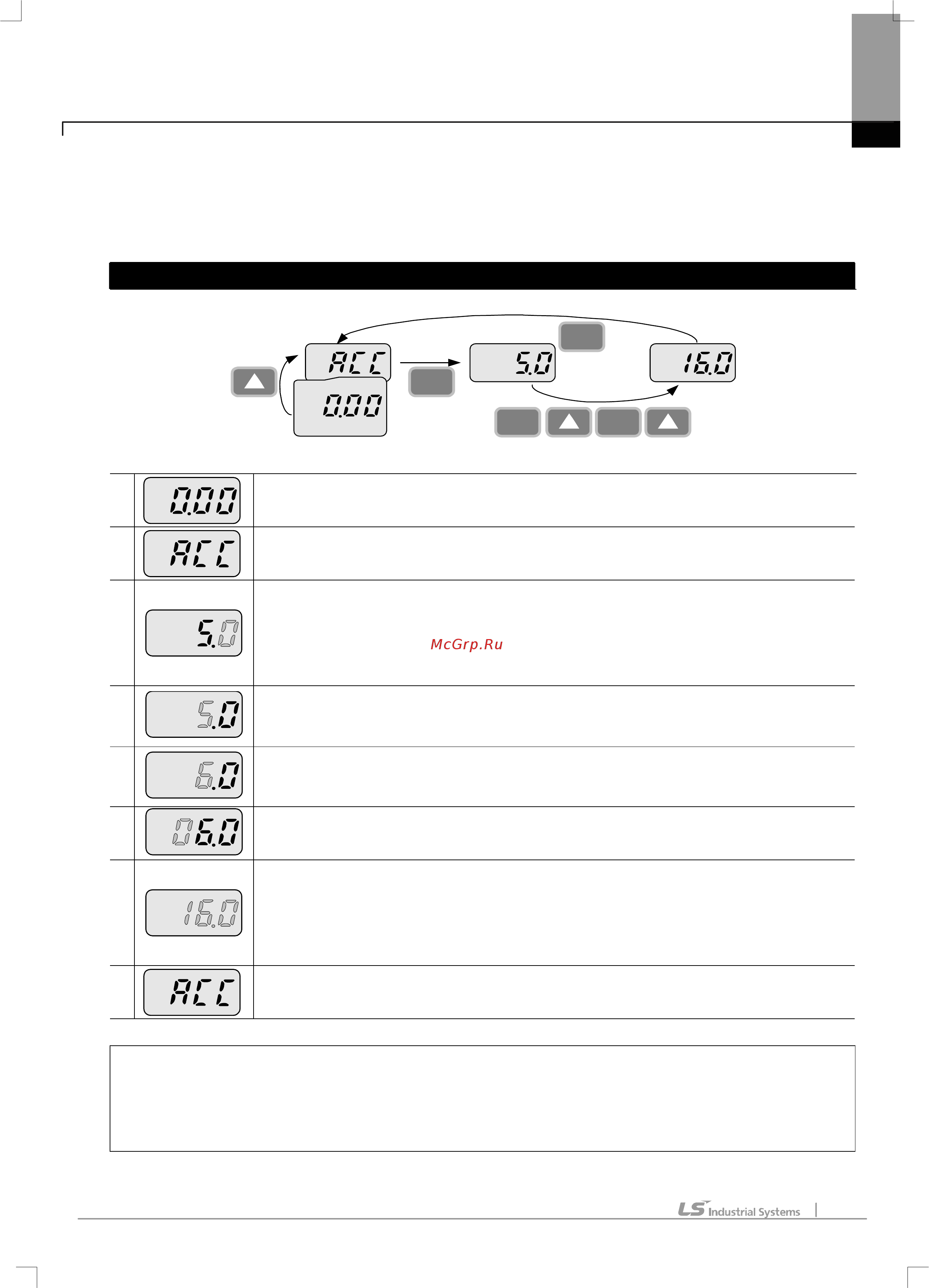

Глава 5. Программирование при помощи клавиатуры
5-7
5.5 Установка параметров
z
Изменение значений параметров в группе DRV
Изменение времени разгона с 5.0 до 16.0 секунд
SHFT SHFT
FUNC
FUNC
Drive group
1
-. На индикаторе код первого параметра ′0.00′ группы DRV.
-. Нажмите кнопку Вверх (
S
) для перехода к следующему параметру.
2
-. На дисплее – код второго параметра ACC (Время разгона) группы DRV.
-. Нажмите кнопку FUNC.
3
-. Загорается индикатор установки.
-. Текущее значение –
5
.0, курсор находится на разряде 0, который может быть
изменен.
-. Нажмите кнопку SHFT.
4
-. Курсор находится на цифре 5.
-. Нажмимте кнопку Вверх(
S
).
5
-. Значение параметра стало 6.
0
.
-. Нажмите кнопку SHFT.
6
-. На индикаторе 0
6.0.
Курсор находится в разряде 0 в 0
6.0
.
-. Нажмите кнопку Вверх (
S
).
7
-. На индикаторе 16.0.
-. Нажмите кнопку FUNC.
-. Значение 16.0 мигает.
1)
-. Нажмите кнопку FUNC. Значение времени разгона ACC установлено в 16.0 сек.
8
-. Индикатор установки гаснет.
-. На индикатре код параметра ACC. Время разгона ACC изменено с 5 до 16 сек.
1)
То, что каждая цифра часто мигает во время изменения параметра, означает запрос на ввод измененного
значения. Нажатие кнопки функции FUNC в этот момент завершает ввод. Для отмены операции вместо
ввода параметра нажмите любую кнопку, такие как кнопки SHFT, Вверх (
S
) или Вниз (
T
), кроме кнопки
FUNC.
