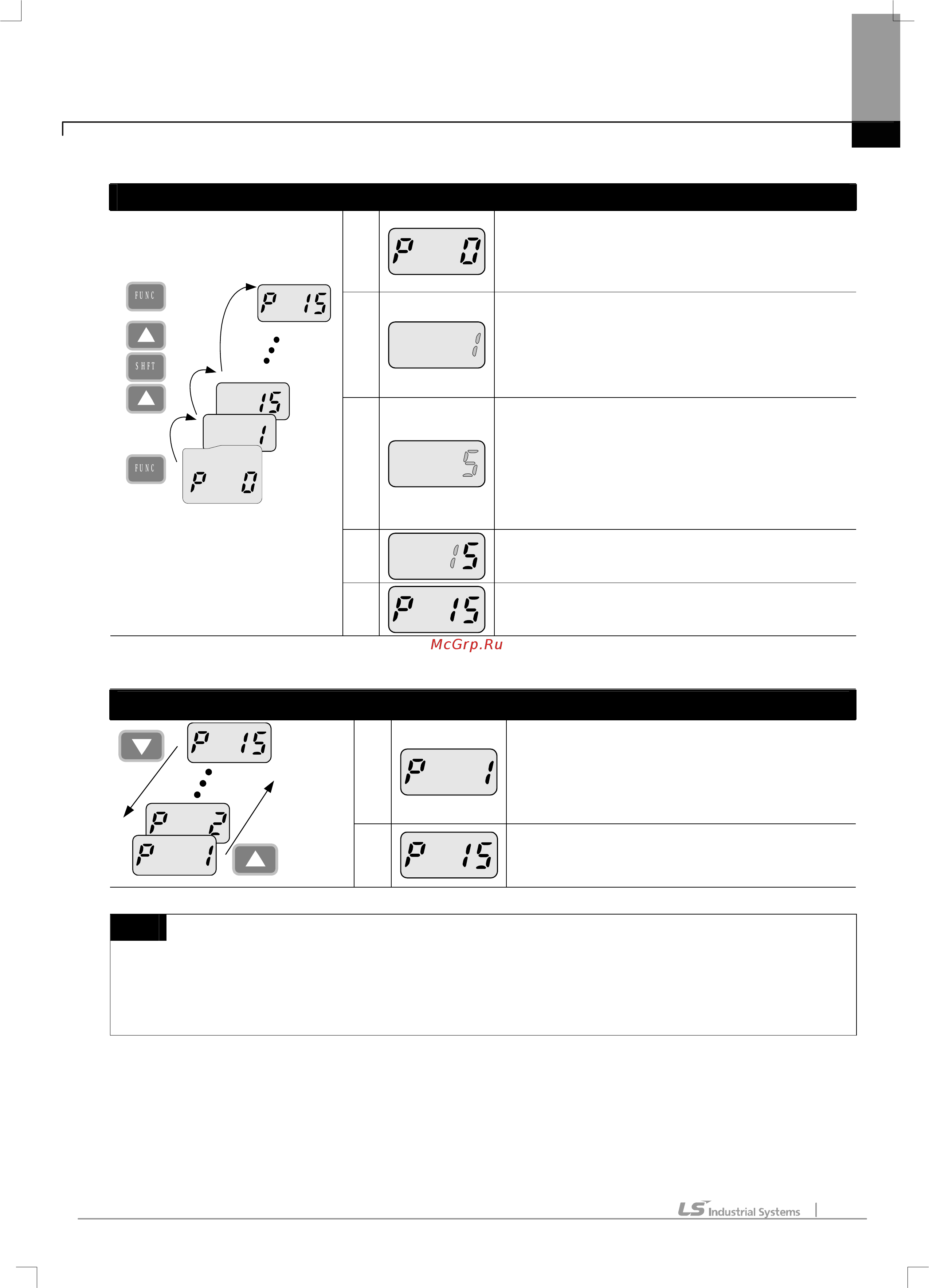

Глава 5. Программирование при помощи клавиатуры
5-5
z
Переход к параметру
Пример перехода от параметра 1(P 0) к коду 15(P15) в группе PG
1
-. На индикаторе ′P0′ – код первого параметра
группы PG.
-. Нажмите кнопку FUNC (Функция).
2
-. На индикаторе значение параметра ′P0′ –1.
Изменяемая цифра мигает.
-. С помощью кнопки Вверх (
S
) установите
значение 5.
3
-. Первая цифра изменена на 5.
-. Нажмите кнопку SHFT.
-. Мигающий курсор переместился влево, на
индикаторе 05. Установите значение 1, используя
кнопку Вверх (
S
).
4
-. На индикаторе горит 15.
-. Нажмите кнопку FUNC, для установки 15.
X5
5
-. Индикатор установки параметров угаснет.
-. На дисплее параметр Р 15 группы PG..
z
Переход к параметру с помощью кнопок Вверх, Вниз
Переход от кода 1 к коду 15 в группе PG
1
-. На индикаторе код 1 группы PG.
-. Нажимайте кнопку Вверх (
S
) до тех пор, пока
не появится код параметра P 15.
2
-. Переход к параметру 15 группы PG завершен.
Прим.
Некоторые параметры недоступны, т.к. они являются настройками функций, которые в данное время
зарезервированы. При активизации данных фукнций все параметры, связанные с настройкой, становятся
доступными.
