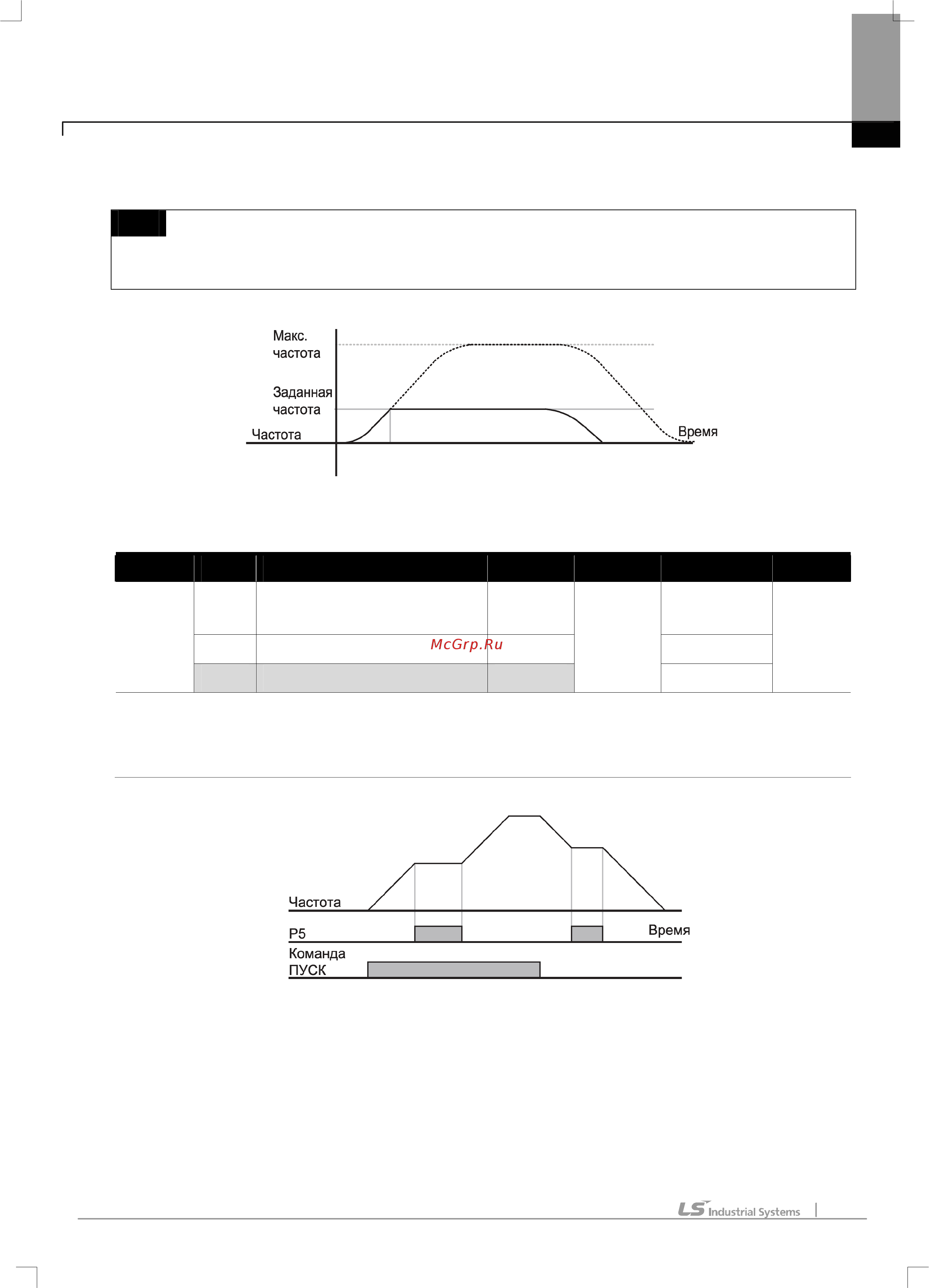

Глава 9. Базовые функции
9-11
Прим.
Если заданная частота составляет менее 40% от максимальной частоты, форма s-кривой может быть
искажена, см. рис. ниже.
z
Отключение Разгона/Торможения
Группа Код Имя параметра Установка Диапазон Нач. значение Ед. изм.
P66
Многофункциональный вход
P1
- 0
~ ~
PG
P70 Многофункциональный вход P5 23
0 – 24
4
Выберите одну из многофункциональных клемм P1-P5 для задания запрета Разгона/Торможения.
Если выбрана клемма P5, установите P70 как 23 для активации этой функции.
