Глава 2. Установка
2-4

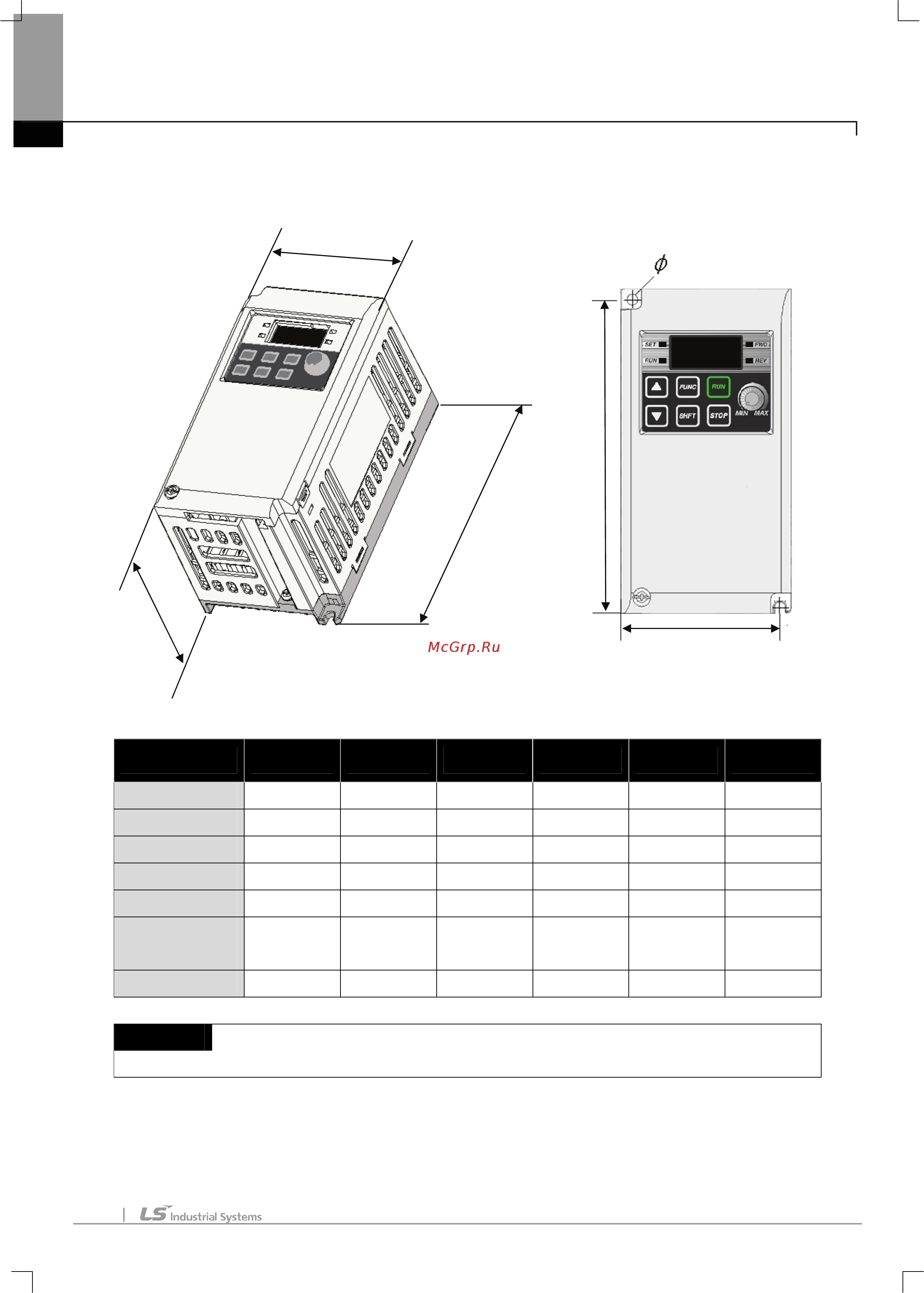

2.2 Габаритные размеры
Модель 001iE5-1 002iE5-1 004iE5-1 001iE5-2 002iE5-2 004iE5-2
Ш 68 68 68 68 68 68
В 128 128 128 128 128 128
Г 85 85 115 85 85 115
В1 124 124 124 124 124 124
В1 64 64 64 64 64 64
φ
4.2 4.2 4.2 4.2 4.2 4.2
Вес (кг) 0.44 0.46 0.68 0.43 0.45 0.67
Примечание
Для крепления преобразователя в шкафу используйте винты M4.
Ш
В
Г
В1
Ш1
