Учебное пособие FAST EVO OHT B 11, 14, 16 L
Стр. 14 из 32
3 ГИДРАВЛИЧЕСКИЕ ЭЛЕМЕНТЫ

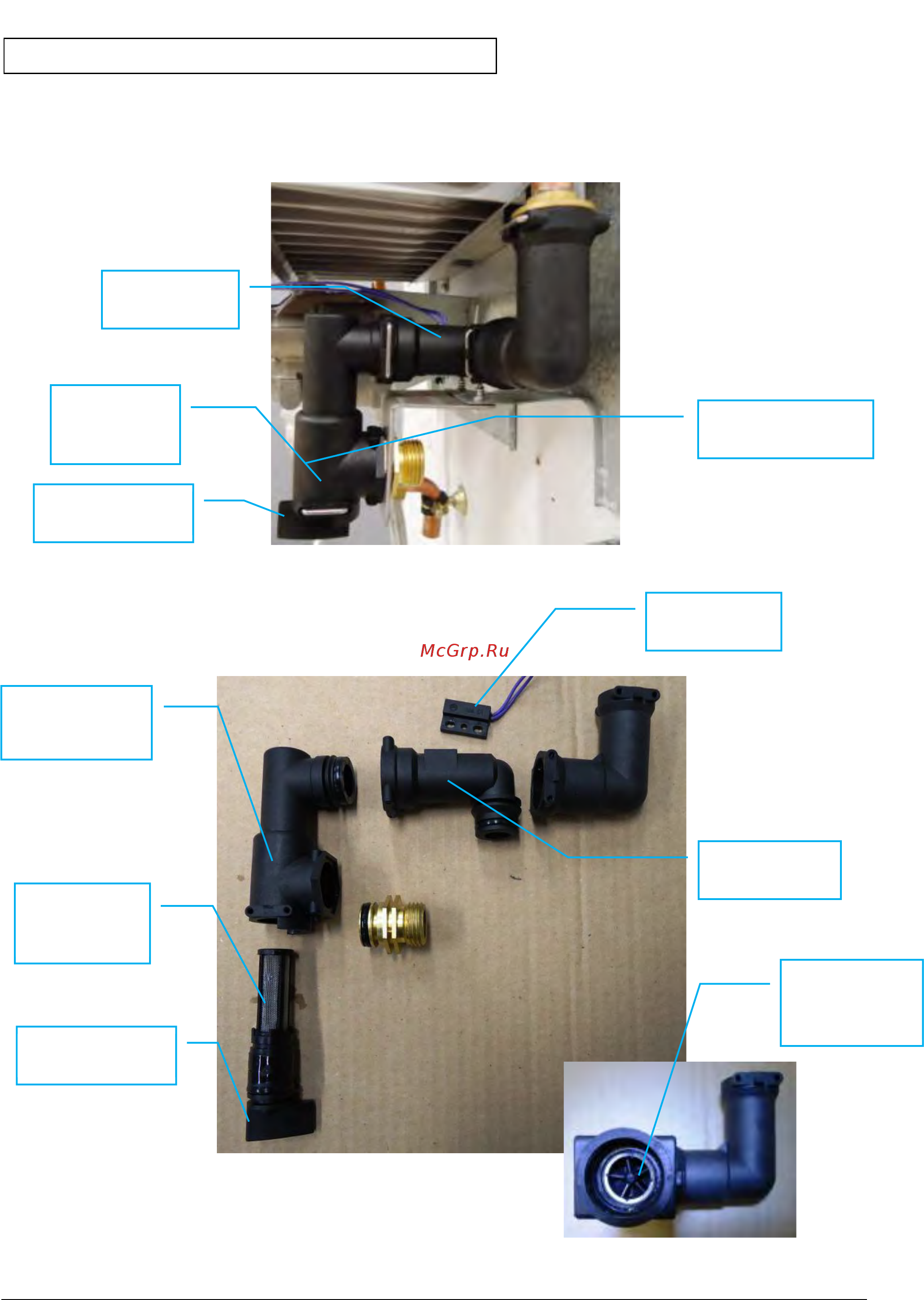

3.1 ГИДРАВЛИЧЕСКИЙ БЛОК- ВХОД ХОЛОДНОЙ ВОДЫ
Датчик
протока
Фильтр
холодной
воды
Подключение
холодной
воды
Фильтр
холодной
воды
Геркон
Датчик
протока
Подключение
холодной воды
Турбинка
датчика
протока
Регулятор
протока
Регулятор
протока
