Учебное пособие FAST EVO OHT B 11, 14, 16 L
Стр. 26 из 32
4.6 РАБОТА НА СЖИЖЕННОМ ГАЗЕ
Чтобы удалить газовую диафрагму, и перевести прибор на сжиженный газ (или обратно на
природный), требуется:
• Замена форсунок на газовом коллекторе и газовой диафрагмы.
• Установить микро-переключатели на электронном блоке (см. таблицу).
• Проверьте минимальное и максимальное давление на горелке.

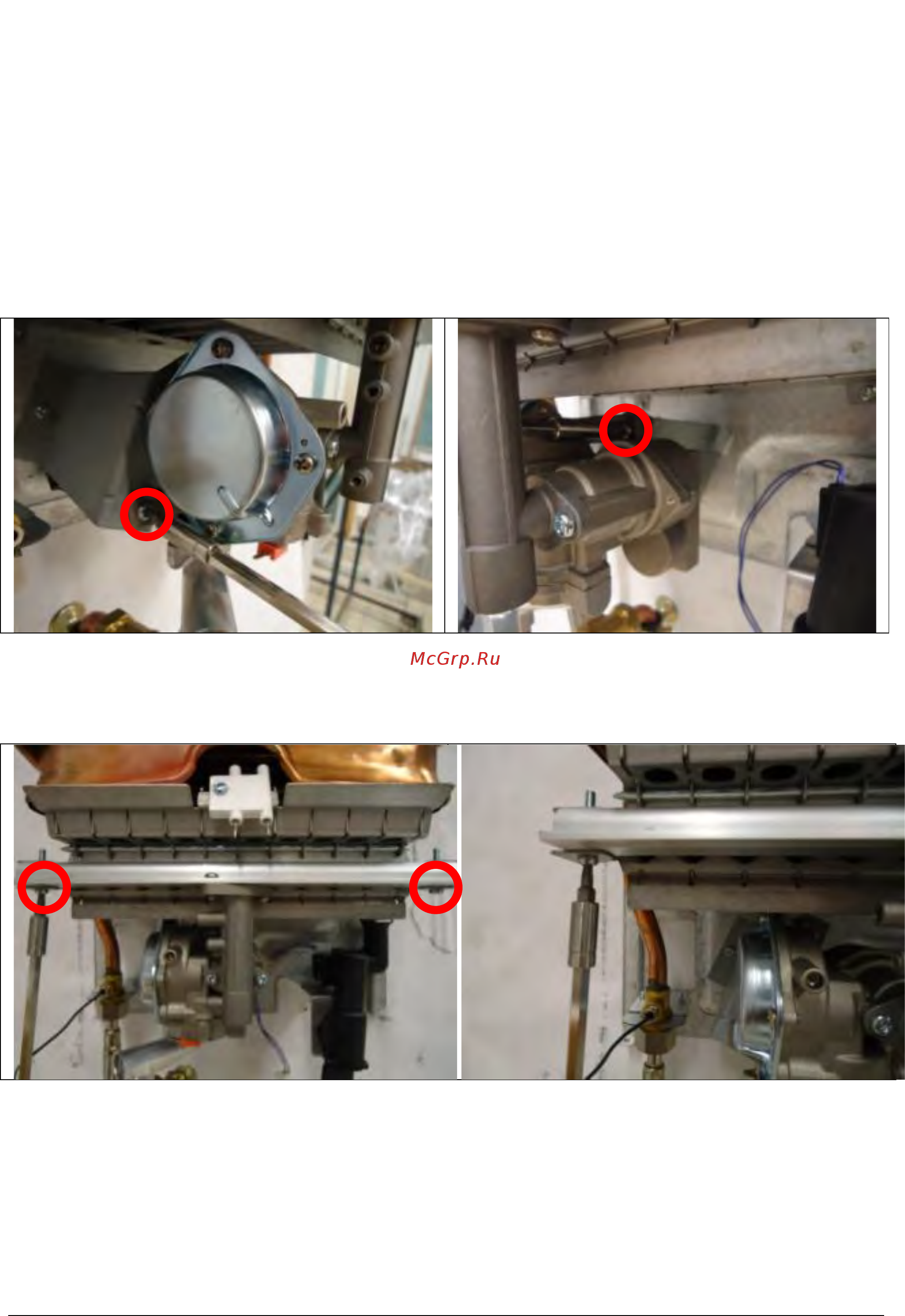

Открутить 2 винта крепления газового клапана к раме
Открутить 2 винта крепления газового коллектора
