Учебное пособие FAST EVO OHT B 11, 14, 16 L
Стр. 16 из 32
3.2 ТЕПЛОБМЕННИК
Теплообменник вполнен из меди и трубы последовательно.
Есть 3 различных типоразмера теплообменников, размер зависит от мощности.
Модель
Кол-во пластин
Размеры (мм)
11 литров
62
260*155*203
14 литров
77
310*155*203
16 литров
73
310*175*203

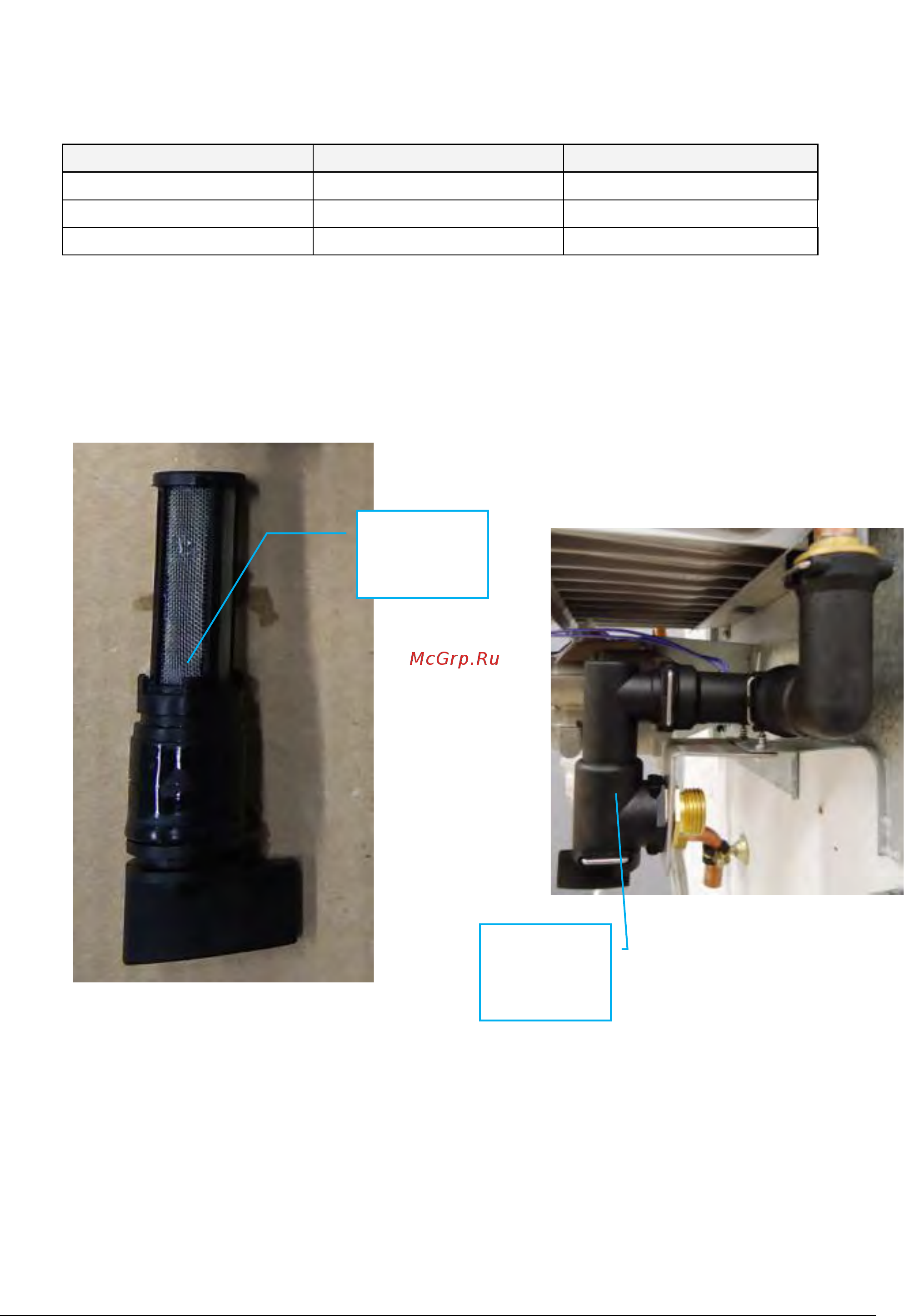

3.3 ФИЛЬТР ХОЛОДНОЙ ВОДЫ
В гидравлическом входном блоке есть фильтр, доступный снизу.
Фильтр
холодной
воды
Вход
холодной
воды и
фильтр
