Учебное пособие FAST EVO OHT B 11, 14, 16 L
Стр. 10 из 32

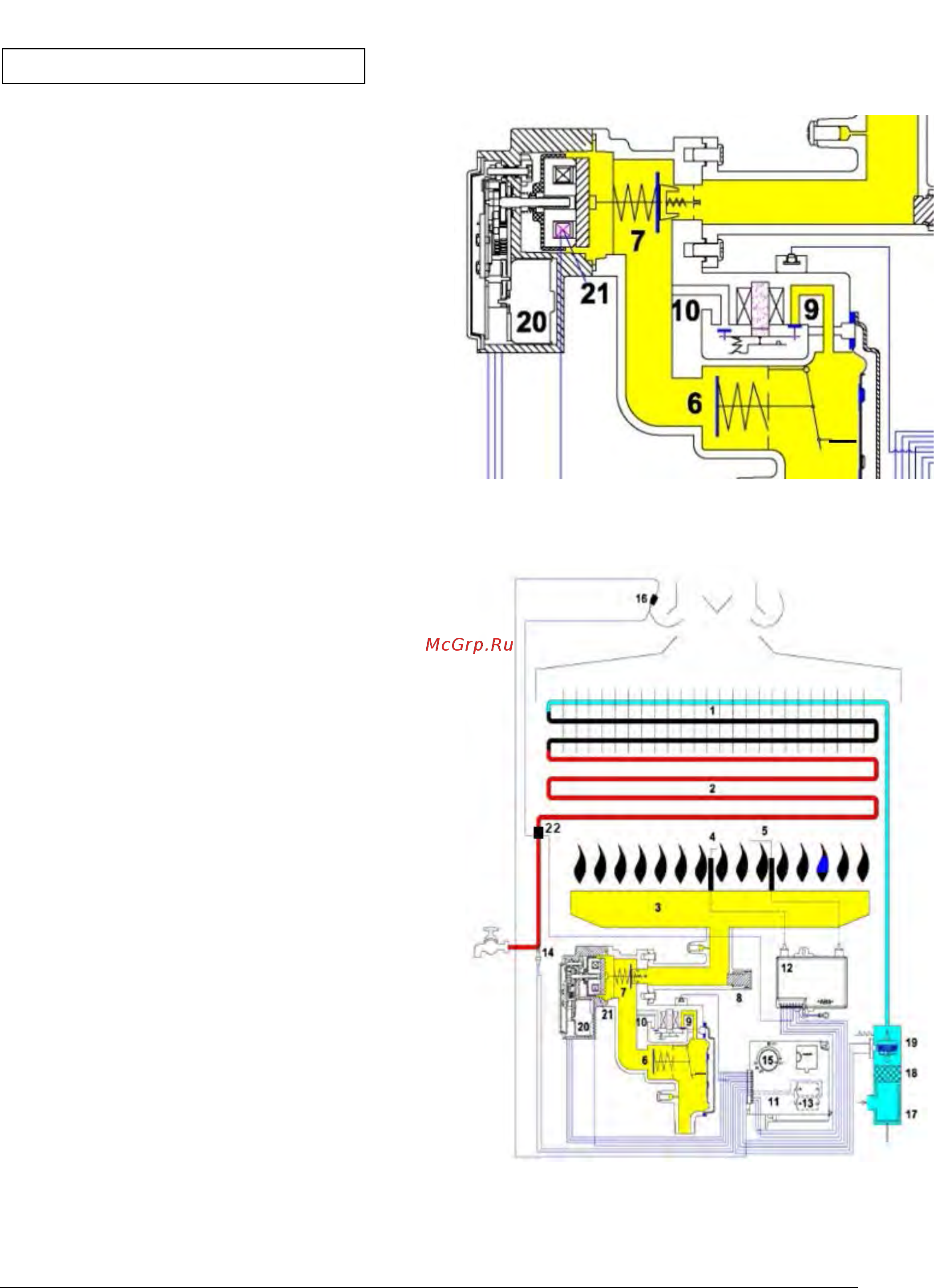

2 ЛОГИКА УПРАВЛЕНИЯ
Если водопроводный кран открыт и есть
расход воды через датчик протока (> 2 л / мин),
то электрический сигнал поступает на вход
контроллера (19), который получает с помощью
датчика потока воды (17). Контроллер (11) дает
сигнал на блок розжига(12), для начала
процесса розжига. Электрод розжига (4)
производит поджиг газо- возушной смеси. В то
же время, идет подача питания для
двунаправленного клапана (9) и 10 соленоида и
шагового двигателя (20) и катушку (21).
Блок розжига дает искру (12) шаговый
двигатель поворачивается на требуемую для
плавного розжига позицию (20) катушка
соленоида (21), открывает шток регулирующего
клапана. Блок управления (11) повторно
проверяет положение шагового двигателя (20)
и открытие клапана (7) для положения плавного
розжига. После двунаправленного клапана (9
10) питание поступает на, нормально открытый
клапан (9) выключая при этом нормально
закрытый клапан (10). В зависимости от
давления, мембранный клапан (6) открывается
по перепаду давления.
После плавного розжига на электроде
контроля пламени (5) появляется сигнал о
наличии пламени на горелке (12) и
прекращается искровой разряд на электроде
розжига (4).
На основании данных датчика NTC о
температуре ГВС (14) и датчика расхода воды
(19) Контроллер может регулировать
температуру воды до установления точку
автоматизировать шагового двигателя (7),
чтобы открыть соответствующее положение.
Вода нагревается до заданной температуры в
теплообменнике (2), датчик тяги (16), термостат
перегрева (22) контролируют безопасную
работу водонагревателя. Рукояткой (17), можно
регулировать расход воды через прибор,
фильтр (18) защищает от засорения датчик
расхода воды (19) который измеряет расход
воды. 2 батареи LR20 по 1,5 V (13) установлены
в батарейном отсеке параллельно.
.
