Учебное пособие FAST EVO OHT B 11, 14, 16 L
Стр. 5 из 32
1 ОБЩАЯ ИНФОРМАЦИЯ

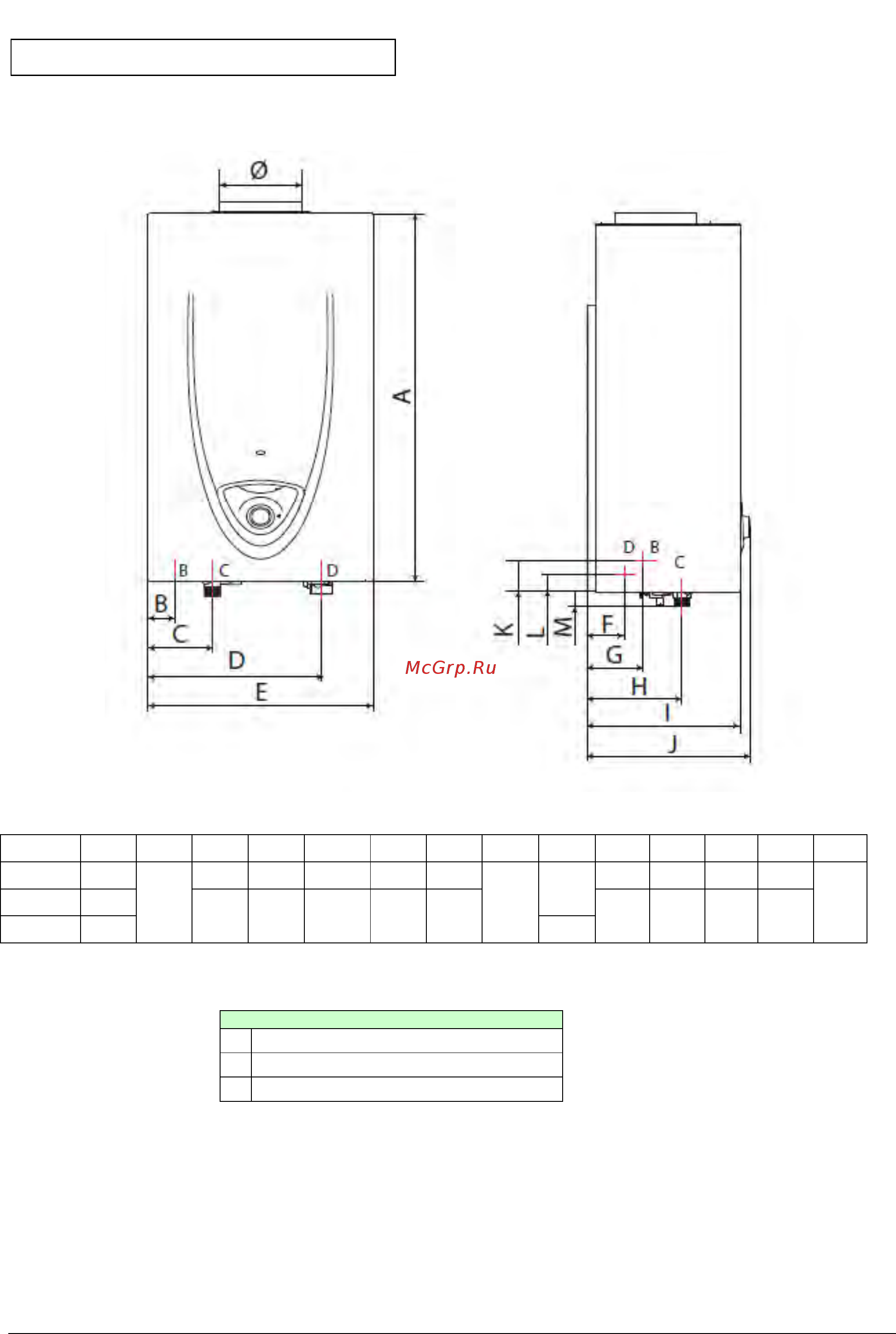

1.1 РАЗМЕРЫ И ГАБАРИТЫ
Model
φ
A B C D E F G H I J K L M
11
110
580
37
116
228,6
310
54
58,8
102
210
230
25
16
3,6
14
130
70 146 264 370 48 230 250 23 11,2
16 130 106
ОБОЗНАЧЕНИЯ
B
Выход горячей воды
C
Вход газа
D
Вход холодной воды
Содержание
- Учебное пособие 1
- Модификации 2
- Содержание 3
- B выход горячей воды 4
- C вход газа 4
- D вход холодной воды 4
- Общая информация 4
- Индикатор 5
- Обозначения 5
- Рукоятка 5
- Температурная шкала 5
- Обозначения 6
- Располагайте водонагреватель как можно ближе к дымоходу не размещайте колонку над варочными панелями и в местах повышенного образования пара убедитесь что стена способна выдержать вес водонагревателя 7
- Обозначения 8
- Логика управления 9
- Блок розжига и открытие 11
- Газового клапана 11
- Диапазон 11
- Контроль перегрева 11
- Кран горячей воды 11
- Мин maкс 11
- Нормальная работа 11
- Проверка тока ионизации 11
- Температур 11
- C t 48 c 12
- Если прибор установлен в помещении где возможно понижение температуры ниже 5 c необходимо слить воду из водонагревателя 12
- Защита от замерзания 12
- Максимальная рабочая температура t 90 c 12
- Максимальное рабочее давление 10 bar 12
- Работа с гелиосистемой опция 12
- Специальные функции 12
- Термостатический клапан перекрывает проток воды через водонагреватель если на входе в него температура более 48 c 12
- Учебное пособие fast evo oht b 11 14 16 l 12
- Характеристики термостатического клапана 12
- Гидравлические элементы 13
- 260 155 203 15
- 310 155 203 15
- 310 175 203 15
- Выключение 1 л мин 16
- Геркон 16
- Датчик 16
- Датчик ntc на выходе горячей воды 16
- Датчик протока 16
- Для проверки температуры горячей воды на выходе из прибора используется погружной датчик ntc расположенные на выходе гидравлического блока он дает команду на модуляцию мощности горелки при изменении температуры или протока воды через прибор 16
- При открытии крана горячей воды поток воды проходит через турбину измеряющую проток воды которая позволяет электронной плате расчитать мощность горелки для измерения расхода совместно с датчиком температуры на выходе 16
- Старт колонки 2 л мин 16
- Температуры гвс 16
- Турбинка 16
- Учебное пособие fast evo oht b 11 14 16 l 16
- Газовый клапан 19
- Открутить 2 винта крепления газового клапана к раме 25
- Открутить 2 винта крепления газового коллектора 25
- Обозначения 29
- Электрическая схема 29
- Коды ошибок 30
- Технические характеристики 31
