Учебное пособие FAST EVO OHT B 11, 14, 16 L
Стр. 9 из 32

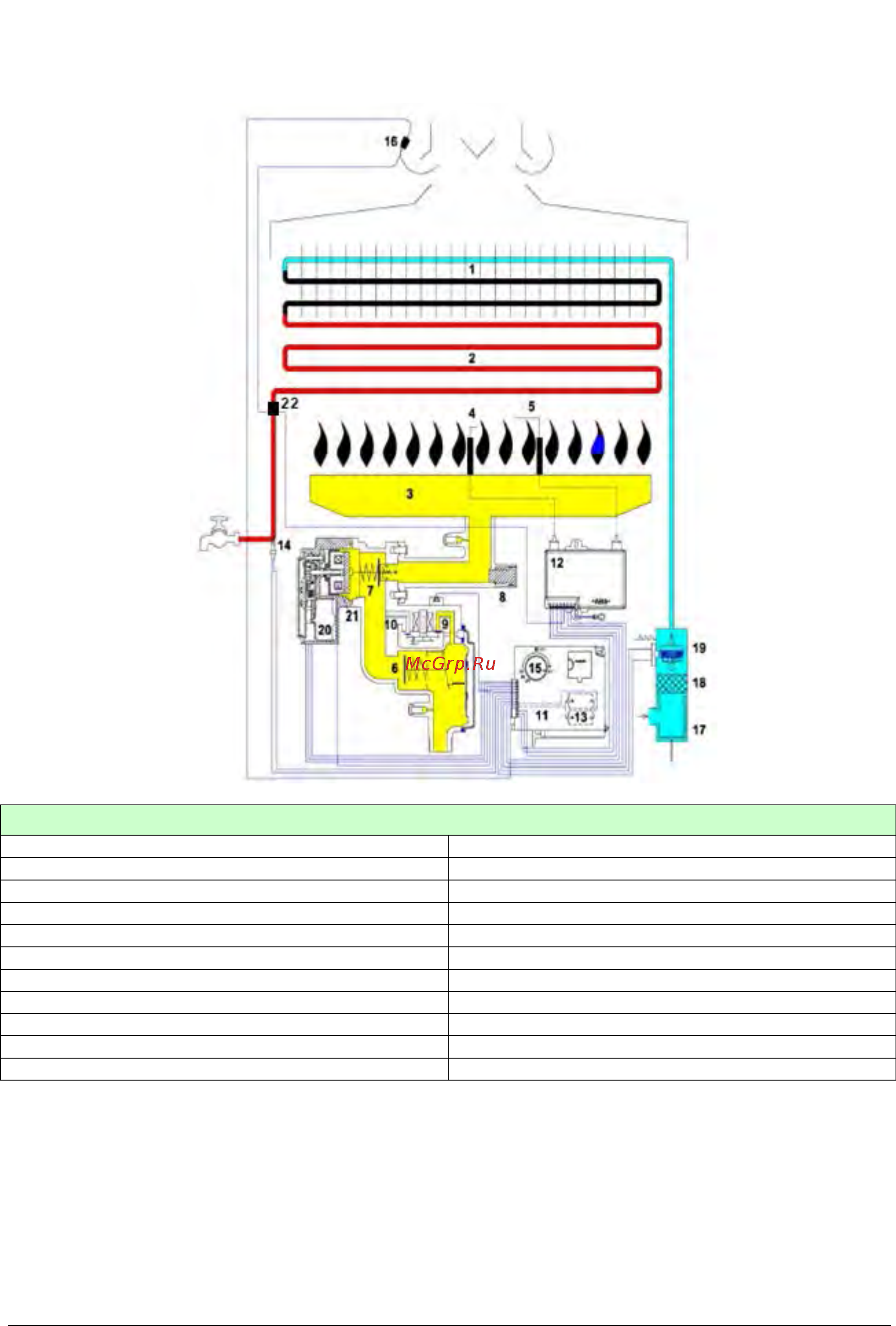

1.4 ГИДРАВЛИЧЕСКАЯ СХЕМА
ОБОЗНАЧЕНИЯ
1. Теплообменник
12. Блок розжига
2. Выход горячей воды
13. Батарейки (2 шт.)
3. Горелка
14. Датчик температуры ГВС
4. Электрод розжига
15. Ручка регулировки температуры
5. Эдектрод контроля пламени
16. Термостат тяги
6. Основной газовый клапан
17. Вход холодной воды
7. Регулирующий газовый клапан
18. Фильтр холодной воды
8. Винт регулировки максимальной мощности
19. Датчик протока воды
9. Катушка газового клапана
20. Шаговый двигатель регулировки газа
10. Катушка газового клапана
21. Втягивающая катушка
11. Электронная плата
22. Термостат перегрева
