Учебное пособие FAST EVO OHT B 11, 14, 16 L
Стр. 17 из 32

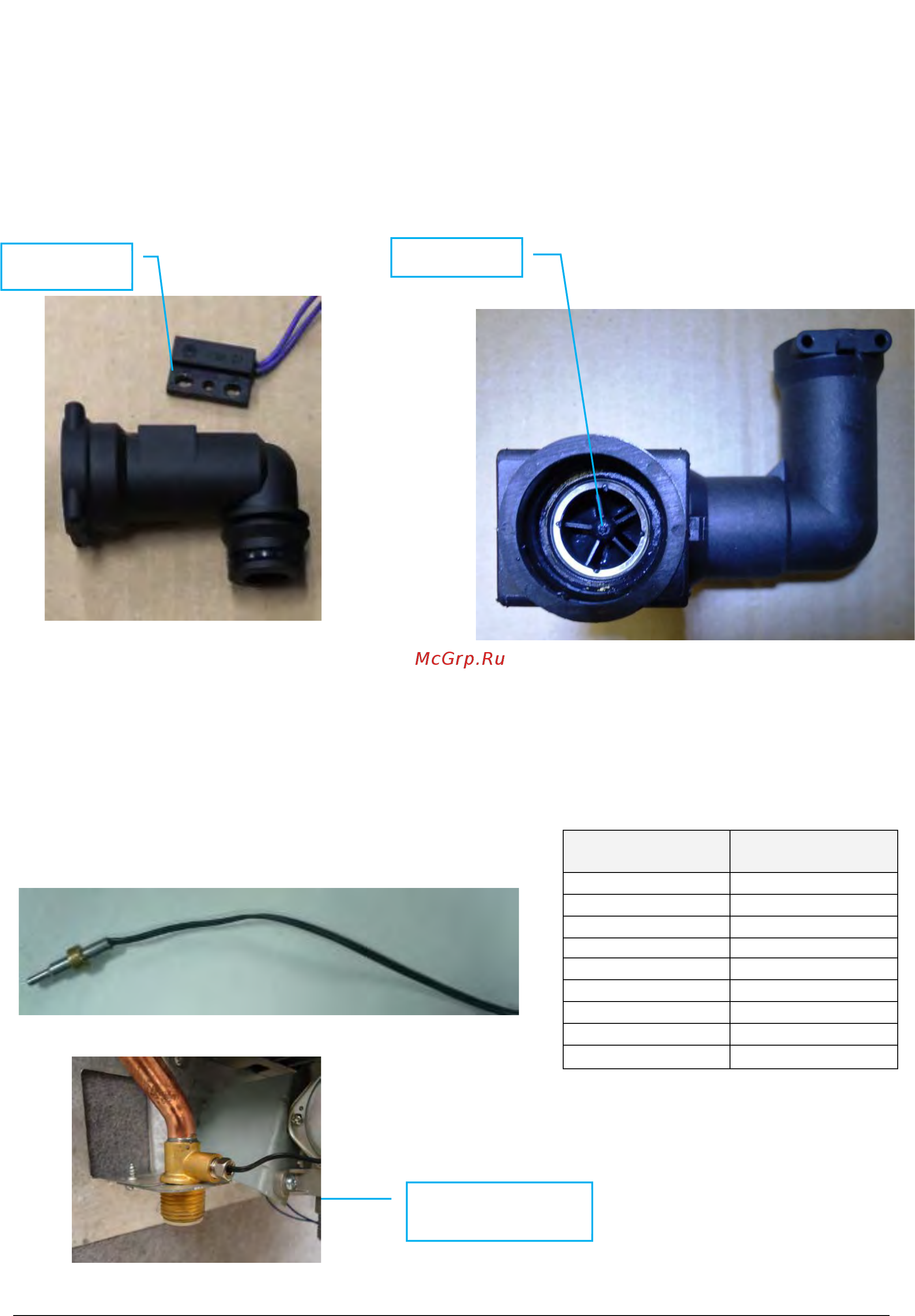

3.4 ДАТЧИК ПРОТОКА
При открытии крана горячей воды, поток воды проходит через турбину измеряющую проток воды,
которая позволяет электронной плате расчитать мощность горелки для измерения расхода совместно
с датчиком температуры на выходе.
Старт колонки: 2 л/мин.
Выключение: 1, л/мин.
3.5 ДАТЧИК NTC НА ВЫХОДЕ ГОРЯЧЕЙ ВОДЫ
Для проверки температуры горячей воды на выходе из прибора используется погружной датчик NTC,
расположенные на выходе гидравлического блока.
Он дает команду на модуляцию мощности горелки при изменении температуры или протока воды
через прибор.
ТЕМПЕРАТУРА (°C)
СОПРОТИВЛЕНИЕ
(Ом)
0
23730
10
15450
20
10310
30
7037
40
4905
50
3485
60
2521
70
1853
80 1384
Датчик
температуры ГВС
Геркон
Турбинка
