Учебное пособие FAST EVO OHT B 11, 14, 16 L
Стр. 25 из 32

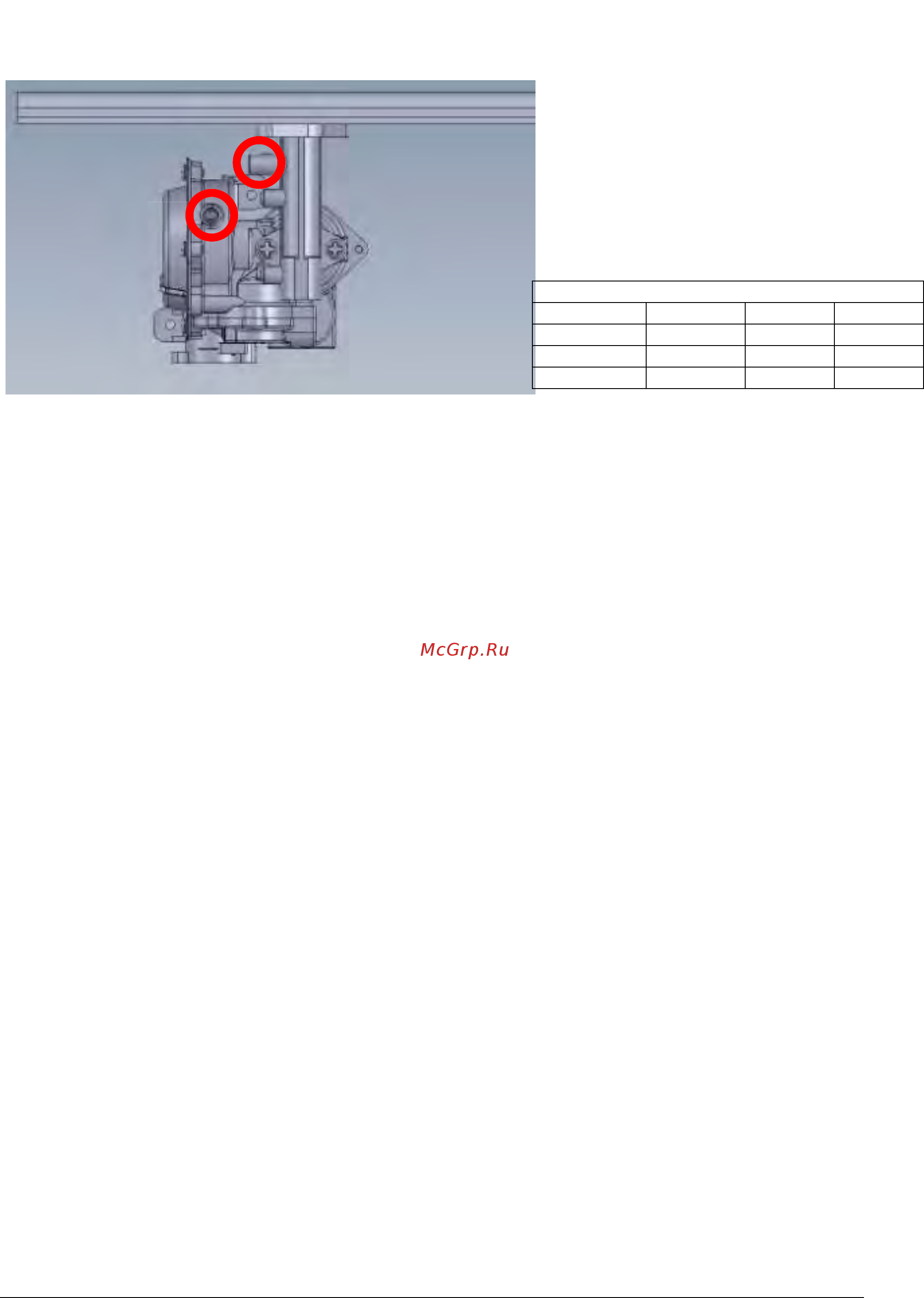

4.5.2 Установка давления плавного розжига на горелке
1. Закройте газовый кран
2. Ослабьте винт “a” и вставьте трубку манометра
в штуцер отбора проб газа на выходе газового
клапана.
3. Откройте газовый кран.
4. Извлеките из отсека элементы питания.
5. Переведите микропереключатель 1 в положение
ВКЛ. и установите батарейки обратно. Откройте
один кран горячей воды.
(Тестовый режим ВКЛ. - мигает оранжевый
индикатор).
6. Переведите микропереключатель 3 в положение
ВКЛ.(Прибор, работает на мощности плавного
розжига).
7. Отрегулируйте мощность плавного розжига,
используя винт потенциометра
8. По окончании настройки переведите
микропереключатель 3 в положение ВЫКЛ.
9. В конце настройки снова переведите
микропереключатель 1 в положение ВЫКЛ.
( режим настройки выключен). Индикатор все еще
светится оранжевым - все настройки были успешно
сохранены. Закройте кран горячей воды.
10. Когда проверка будет закончена, закройте газовый
кран и плотно затяните винт “a” и убедитесь в его
герметичности.
Откройте газовый клапан и проверьте плотность
затяжки винта.
ВНИМАНИЕ!!!: Каждый раз, при переводе
микропереключателя 1 в положение ВКЛ.
Вы должны заново установить и максимальную и
минимальную мощность на горелке.
ДАВЛЕНИЕ ПЛАВНОГО РОЗЖИГА (mbar)
G20
G30
G31
11 литров
4,0
5,5
8,3
14 литров
2,71
4,1
6,0
16 литров
1,9
2,7
3,6
b
a
