Учебное пособие FAST EVO OHT B 11, 14, 16 L
Стр. 24 из 32

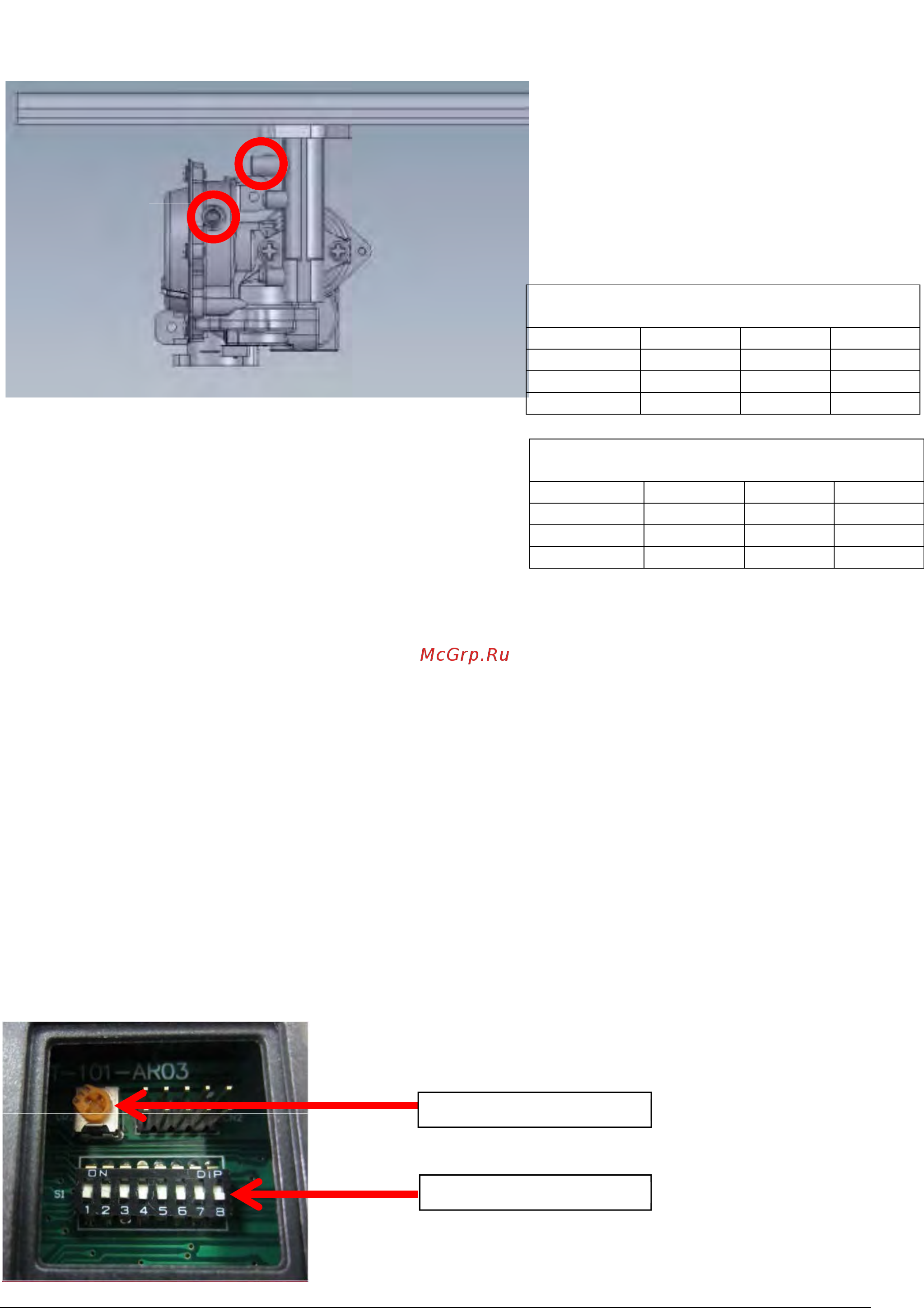

4.5.1 Установка максимального и минимального давления на горелке
1. Закройте газовый кран.
2. Ослабьте винт “a” и вставьте трубку манометра
труба в штуцер отбора проб газа на выходе газового
клапана.
3. Откройте газовый кран.
4. Извлеките из отсека элементы питания.
5. Переведите микропереключатель 1 в положение
ВКЛ. и установите батарейки обратно. Откройте
один кран горячей воды. (Тестовый режим ВКЛ. -
мигает оранжевый индикатор).
6. Переведите микропереключатель 2 в положение
ВКЛ.(Прибор, работает на максимальной
мощности).
7. Отрегулируйте максимальное давление на горелке,
используя винт потенциометра.
8. Переведите микропереключатель 2 в положение
ВЫКЛ. (Прибор, работает на минимальной мощности).
9. Отрегулируйте минимальное давление горелки,
используя винт потенциометра.
10. В конце настройки снова переведите
микропереключатель 1 в положение ВЫКЛ.
(режим настройки выключен). Индикатор все еще
светится оранжевым - все настройки были успешно
сохранены. Закройте кран горячей воды.
11. Когда проверка будет закончена, закройте газовый
кран и плотно затяните винт “a” и убедитесь в его
герметичности.
Откройте газовый клапан и проверьте плотность
затяжки винта.
МАКСИМАЛЬНОЕ ДАВЛЕНИЕ НА
ГОРЕЛКЕ (mbar)
G20
G30
G31
11 литров
15
24,3
32,3
14 литров
14
26,4
34,7
16 литров
11,1
21,2
28,5
МИНИМАЛЬНОЕ ДАВЛЕНИЕ НА ГОРЕЛКЕ
(mbar)
G20
G30
G31
11 литров
3
4,5
6,7
14 литров
2,2
3,5
5,0
16 литров
1,4
2,42
3,0
b
a
Микропереключатели
Потенциометр
