Учебное пособие FAST EVO OHT B 11, 14, 16 L
Стр. 19 из 32
3.1 ТЕРМОСТАТ ТЯГИ

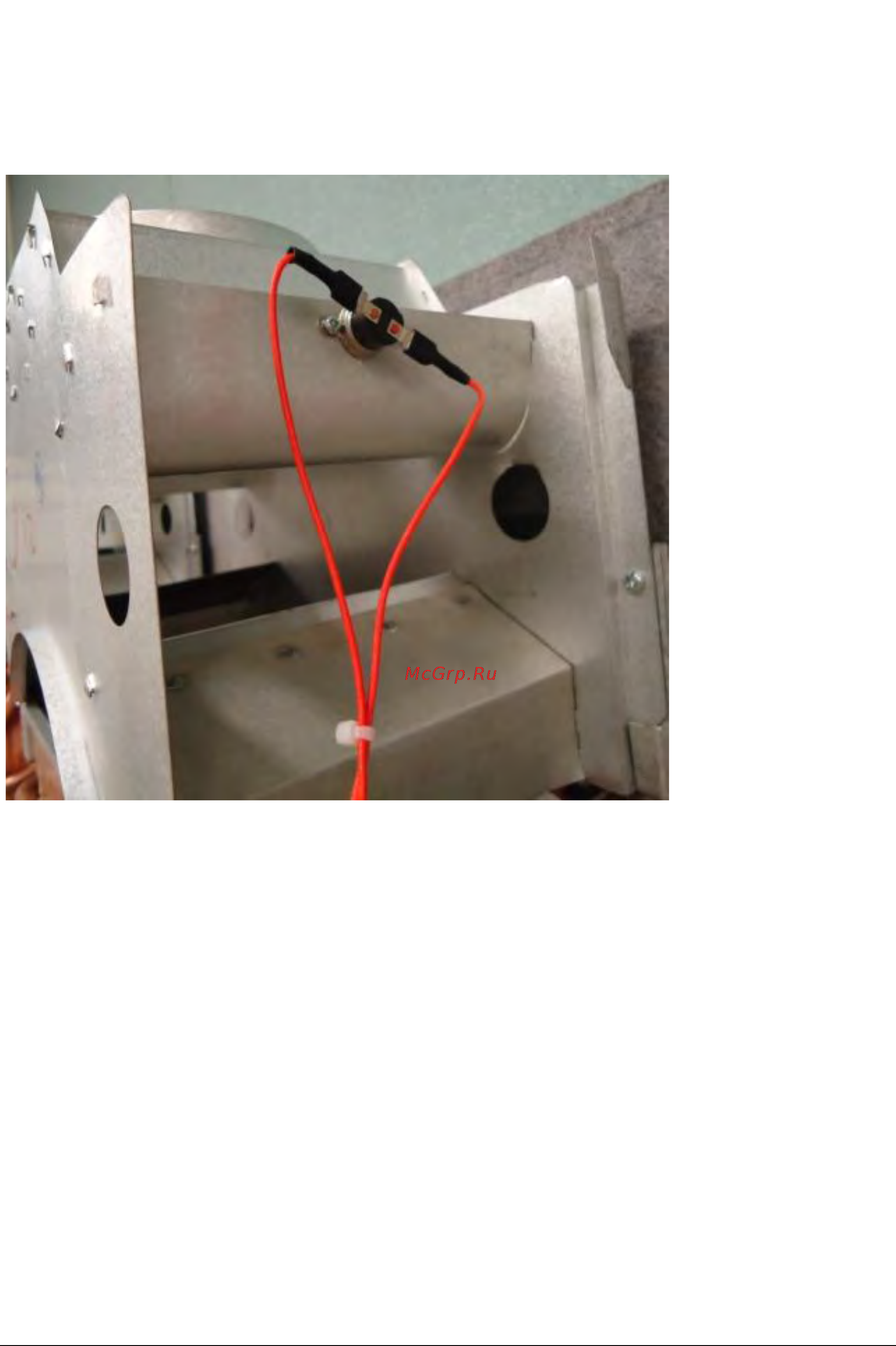

РАСПОЛОЖЕНИЕ:
Размещается на правой стороне стабилизатора тяги с помощью 2 винтов.
Термостат тяги подключается последовательно с термостатом перегрева.
Данные:
Температура срабатывания: Все модели: 135 ° C +/- 4 ° C
Температура восстановления: Все модели: 80 ° C +10 -12 ° C
