4.7 ГОРЕЛКА

Горелка отличается в зависимости от мощности прибора (смотри таблицу ниже)

Расстояние между электродом розжига и горелкой должно быть от 3 до 4,5 мм.

Расстояние между электродом контроля пламени и горелкой должно быть от 3 до 4,5 мм

Ток ионизации: 3 мкА(микроАмпер).

4.1 СВОДНАЯ ТАБЛИЦА ТИПОВ ГАЗА

G20

G30

G31

G20

G30

G31

G20

G30

G31

Индекс Воббе (15°C 1013 mbar),

MДж/м3

45,7 80,6 70,7 45,7 80,6 70,7 45,7 70,7 80,6

Номинальное входное давление 20 28/30 37 20 28/30 37 20 28/30 37

Давление на форсунках, макс. 15 24,3 32,3 14 26,4 34,7 11,1 21,2 28,5

Давление на форсунках, мин. 3 4,5 6,7 2,2 3,5 5,0 1,4 2,42 3,0

Количество форсунок, шт. 11 13 14

Диаметр форсунок, мм. 1,15 0,75 0,75 1,2 0,8 0,8 1,3 0,8 0,8

Газовая диафрагма, мм. 11 7 7 11 7 7 11 7 7

Расход газа м3/ч(15°C 1013 mbar

)

2,28 0,67 0,88 2,86 0,84 1,10 3,28 0,96 1,27

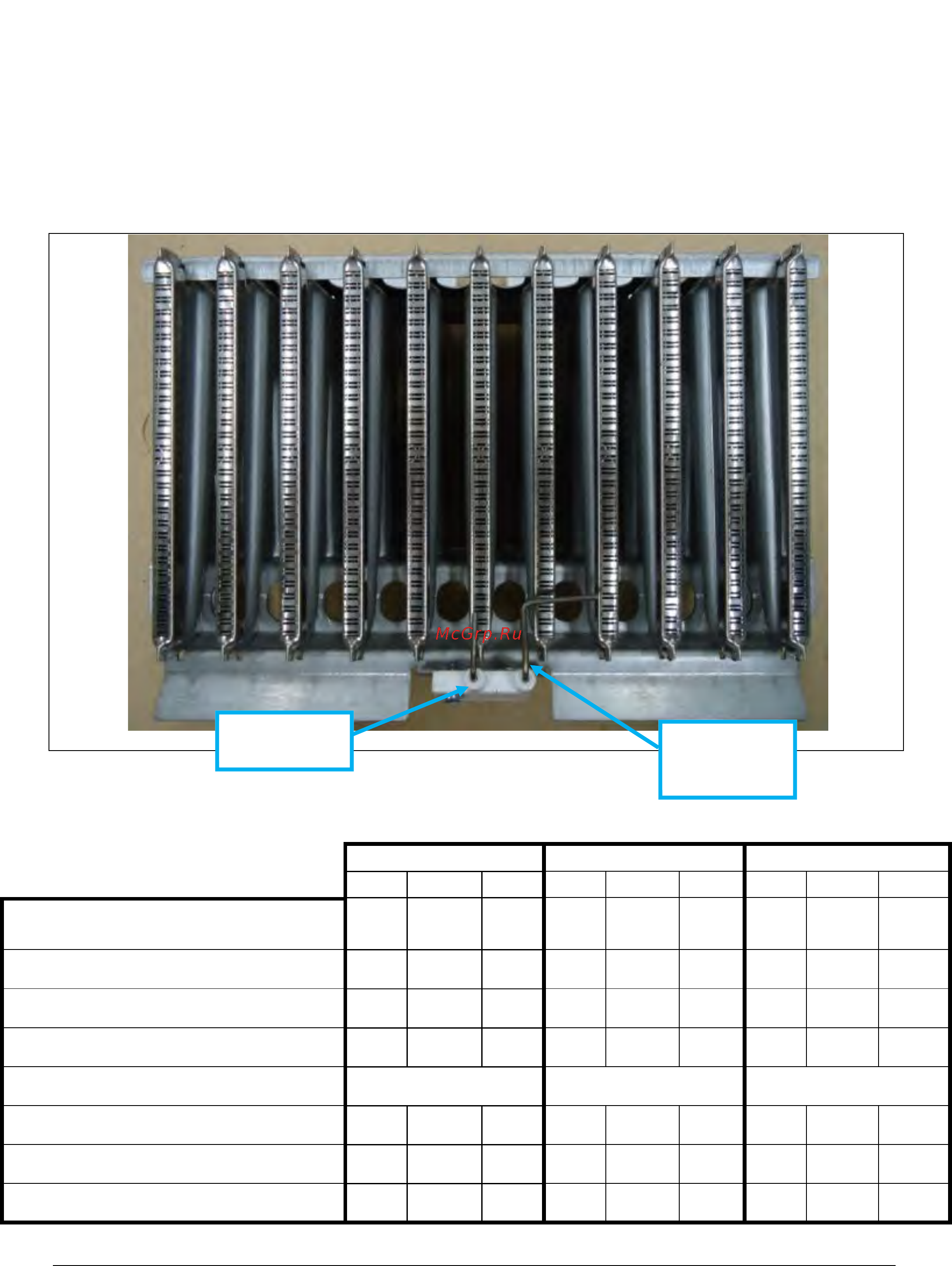

Электрод

розжига

Электрод

контроля

пламени
