Преобразователь частоты серии PM500A с векторным управлением
- 23 -

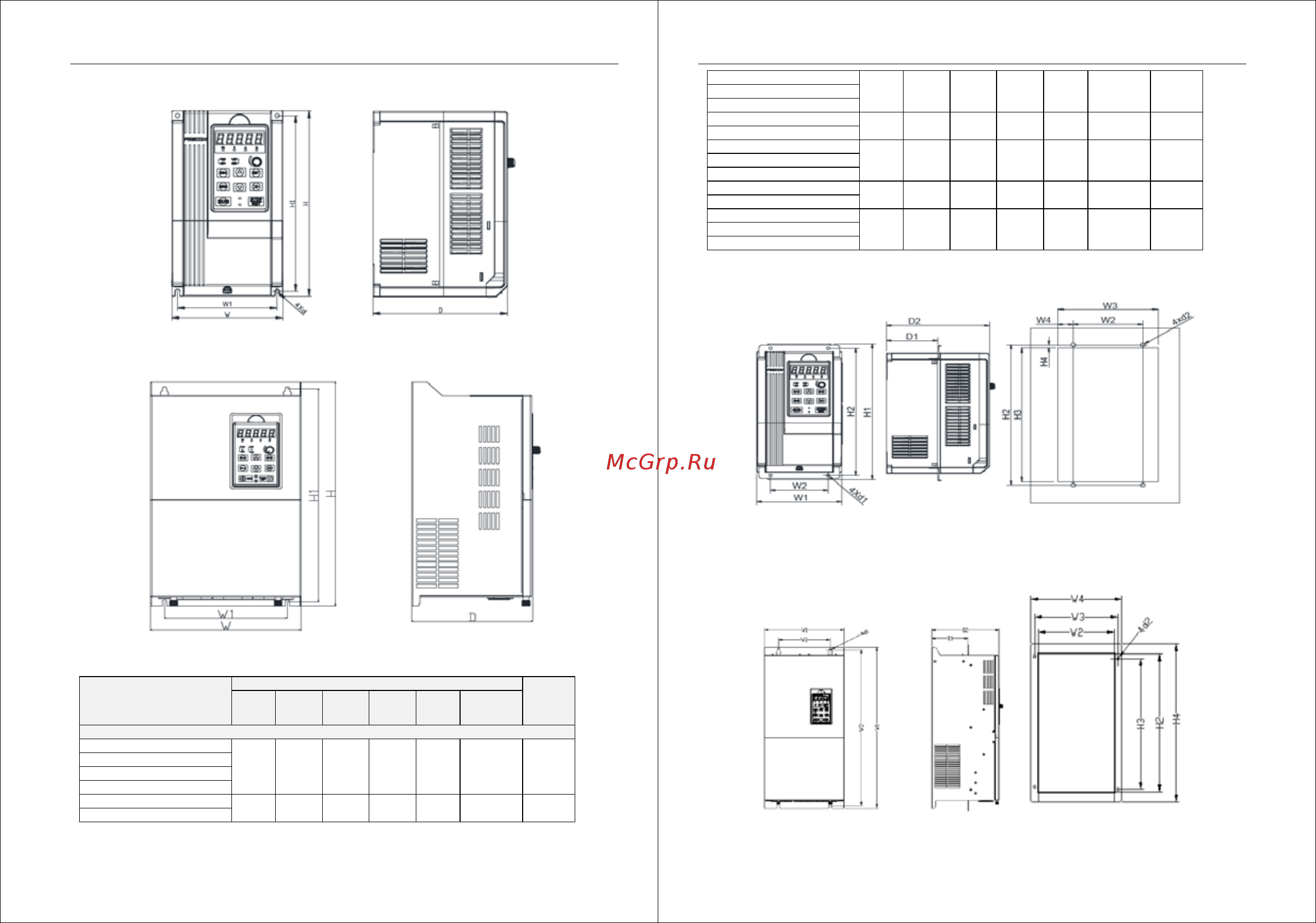

2.5 Габариты, монтажные размеры и вес
a: Габариты и монтажные размеры ПЧ мощностью 4~22 кВт при настенном монтаже
Рис. 2-5. Схема настенного монтажа ПЧ мощностью 4~22 кВт
b: Габариты и монтажные размеры ПЧ мощностью 30~160 кВт при настенном монтаже
Рис. 2-6. Схема настенного монтажа ПЧ мощностью 30~160 кВт
Таблица 2-3. Габариты, монтажные размеры и вес
№ модели
Габаритные и монтажные размеры (мм)
Вес (кг)
Ш Ш1 H В1 Г
Диаметр
монтажных
отверстий
3 фазы: 380 В, 50/60 Гц Диапазон: -15% ~ +30%
PM500A-4T-2.2G/4.0PB
116,6 106,6 186,6 176,6 175 4,5 2,5
PM500A-4T-4.0G/5.5PB
PM500A-4T-5.5G/7.5PB
PM500A-4T-7.5GB
PM500A-4T-7.5G/011PB
146 131 249 236 177 5,5 3,9
PM500A-4T-011G/015PB
Преобразователь частоты серии PM500A с векторным управлением
- 24 -
PM500A-4T-015G/018PB
198 183 300 287 185 5,5 6,2
PM500A-4T-018G/022PB
PM500A-4T-022G/030PB
PM500A-4T-030G/037PB
245 200 410 391 200 7 11,8
PM500A-4T-037GB
PM500A-4T-037G/045P
275 200 470 451 215 7 15
PM500A-4T-045G/055P
PM500A-4T-055G/075P
PM500A-4T-075G/090P
310 200 620 601 262 9,5 26
PM500A-4T-090G/110P
PM500A-4T-110G/132P
400 300 750 724 300 11,5 68
PM500A-4T-132G/160P
PM500A-4T-160G/185P
2.6 Монтажные размеры при фланцевом монтаже
a: Монтажные размеры ПЧ мощностью 0,75~15 кВт при фланцевом монтаже
Рис. 2-7. Схема фланцевого монтажа ПЧ мощностью 4~22 кВт
b: Монтажные размеры ПЧ мощностью 30~90 кВт при фланцевом
монтаже
Рис. 2-8. Схема фланцевого монтажа ПЧ мощностью 30~90 кВт
