Преобразователь частоты серии PM500A с векторным управлением
- 3 -
DI2
+10V
AI1
GND
ВРАЩЕНИЕ НАЗАД/ОСТАНОВ
400R
Резистивный
датчик давления
Преобразователь частоты
DI1
ВРАЩЕНИЕ ВПЕРЕД/ОСТАНОВ
GND

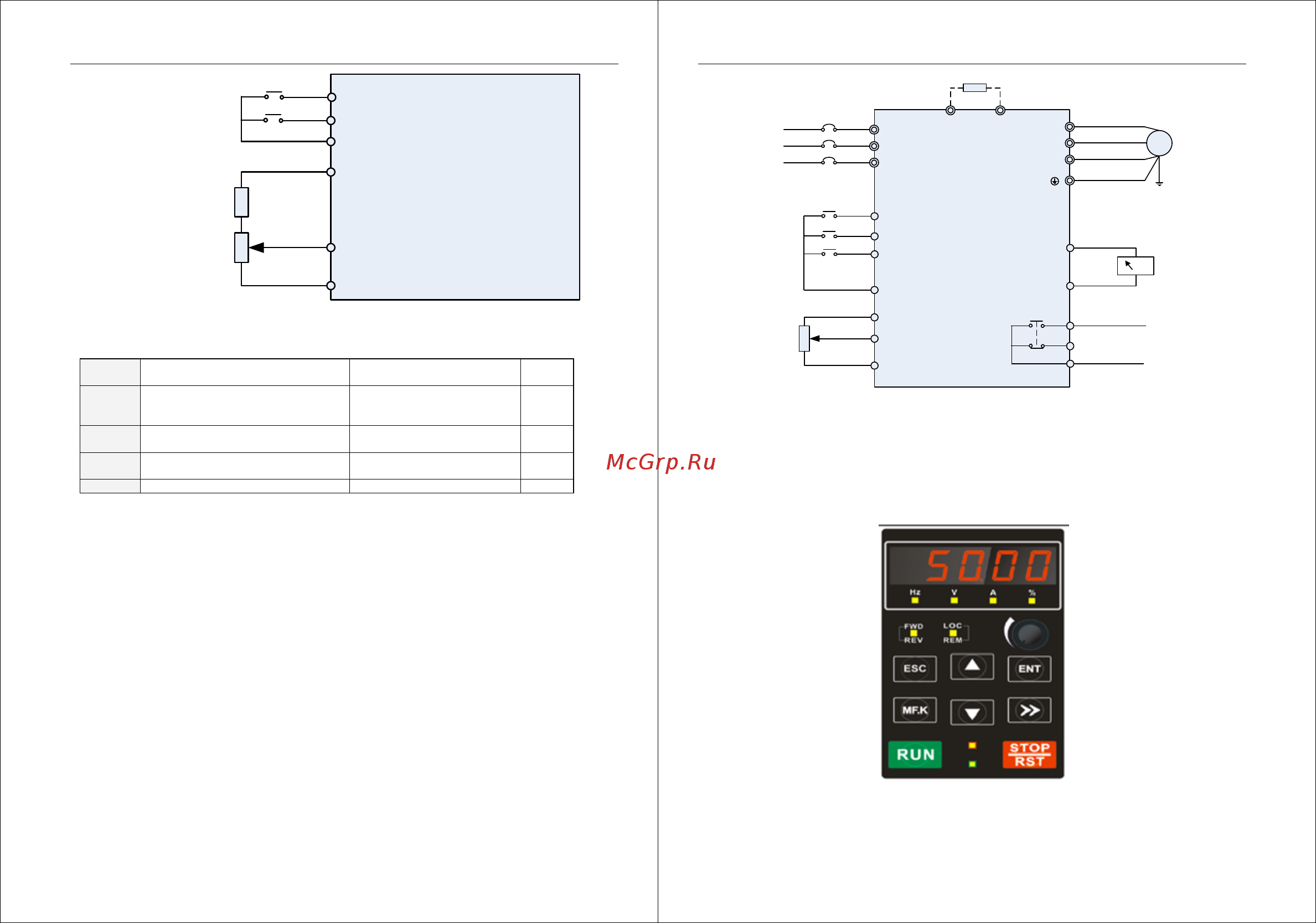

Рисунок 5. Схема подключения цепей управления
Параметры устанавливаются следующим образом:
F01.01
Режим задания частоты основным
источником
6: Технологический контур
ПИД-регулирования
6
F02.00
Выбор источника команды
пуска/останова
1: Внешняя клемма (при этом
горит светодиодный
индикатор)
1
F13.01
Режим задания частоты дискретной
настройкой ПИД-регулирования
0,0 ~ 100,0% 25,0%
F13.08
Коэффициент пропорционального
усиления Kp1
0,0 ~ 100,0 1,0
F13.09 Время интегрирования Ti1 0,01 ~ 10,00 с 0,10 с
3. Схема подключения
Во многих случаях, помимо вышеупомянутых цепей управления, имеется необходимость
передачи сигнала неисправности ПЧ и сигнала обратной связи, пропорционального частоте, на
оборудование более высокого уровня. В связи с этим к базовой конфигурации, изображенной на
Рисунке 2.2, добавляются схемы вывода сигнала управления и функции сброса неисправности. При
этом схема подключения контрольных цепей преобразователя частоты выполняется, как показано
ниже:
Преобразователь частоты серии PM500A с векторным управлением
- 4 -
DI1
ВРАЩЕНИЕ ВПЕРЕД/ОСТАНОВ
Преобразователь
частоты
DI2
ВРАЩЕНИЕ НАЗАД/ОСТАНОВ
DI3
Сброс неисправности
AI1
+10V
Потенциометр
GND
R
S
T
U
V
W
АВЛК
M
Подача
питания
(+)
P
B
Тормозной резистор (запасные элементы приобретаются отдельно)
AO1
GND
Аналоговый
вольтметр
R1A
R1B
R1C
Выходной
сигнал неисправност
и
GND
Рисунок 6. Схема подключения
Этап 3. Основные сведения о выполнении операций и интерфейсе дисплея
Встроенная панель управления представляет собой упрощенный человеко-машинный
интерфейс (ЧМИ), посредством которого можно изменять функциональные параметры
преобразователя частоты (ПЧ), контролировать условия работы ПЧ, осуществлять управление
запуском/остановкой ПЧ и т.д. Внешний вид и рабочая область панели управления показаны на
рисунке ниже:
Рисунок 7. Внешний вид и рабочая область панели управления
