ProfiMaster PM500A-4T-250G/280P [16/96] Отверстие а отверстие а
![ProfiMaster PM500A-4T-250G/280P [16/96] Отверстие а отверстие а](/views2/1586362/page16/bg10.png)
Преобразователь частоты серии PM500A с векторным управлением
- 29 -
Ориентация
воздуховыпускного
отверстия
Перегородка

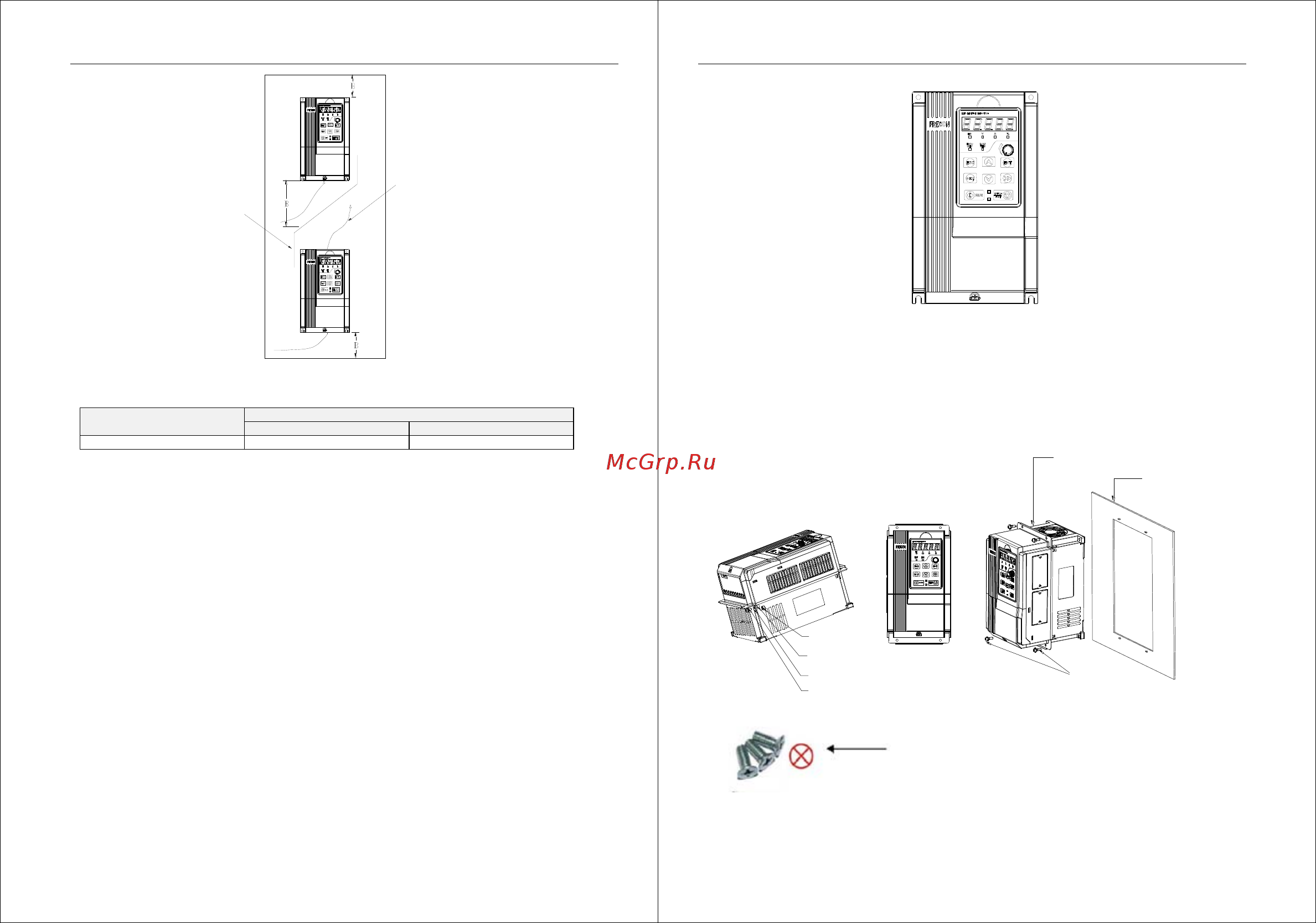

Рис. 3-4. Требования к ориентации и зазору при монтаже нескольких ПЧ один над другим
Таблица 3-1. Требования к минимальным монтажным зазорам
Модель ПЧ
Монтажные зазоры (мм)
A Б
4 ~ 22 кВт ≥50 ≥100
3.3 Способы крепления
a. Настенный монтаж
Монтажные размеры при настенном монтаже приведены в Главе II (Таблица 2-3). Как показано
на рисунке, в монтажной поверхности просверливаются четыре монтажных отверстия. Поместить
ПЧ на панель и совместить 4 отверстия, затем вкрутить винты в 4 отверстиях, затянуть любую пару
винтов, расположенных по диагонали друг от друга, после чего полностью затянуть все 4 винта.
Преобразователь частоты серии PM500A с векторным управлением
- 30 -
Отверстие А
Отверстие А
Отверстие А
Отверстие А
Рис. 3-5. Настенный монтаж
b. Настенный монтаж
Установить монтажный кронштейн ПЧ мощностью 4~22 кВт, как показано на Рис. 3-6(а).
Монтажные размеры при настенном монтаже приведены в Главе II (Таблица 2-4). Как показано на
рисунке, в монтажной поверхности просверливаются четыре монтажных отверстия. Поместить ПЧ
на панель и совместить 4 отверстия, затем вкрутить винты в 4 отверстиях, затянуть любую пару
винтов, расположенных по диагонали друг от друга, после чего полностью затянуть все 4 винта.
Шестигранные
гайки
Поместить
шестигранные гайки в пазы
Монтажный кронштейн
Винт М5
Пропустить четыре винта М5 через
угловые отверстия и закрепить оборудование
Монтажная панель
Компоненты оборудования
Отверстие B Отверстие B
Отверстие B
Отверстие B
Рис. 3-6. Настенный монтаж ПЧ мощностью 4~22 кВт
Не допускается использование потайных винтов
(изображены на рисунке). В противном случае
преобразователь частоты может быть поврежден.
