Преобразователь частоты серии PM500A с векторным управлением
- 35 -
3.6 Конфигурация периферийных устройств
+/PB
R/S/T
U/V/W
Источник питания
А
втоматический
выключатель
Контактор
Сетевые
дроссели
Входной фильтр
Тормозной
резистор
Выходной фильтр
Дроссель
двигателя
Электродвигатель
Преобразователь
частоты

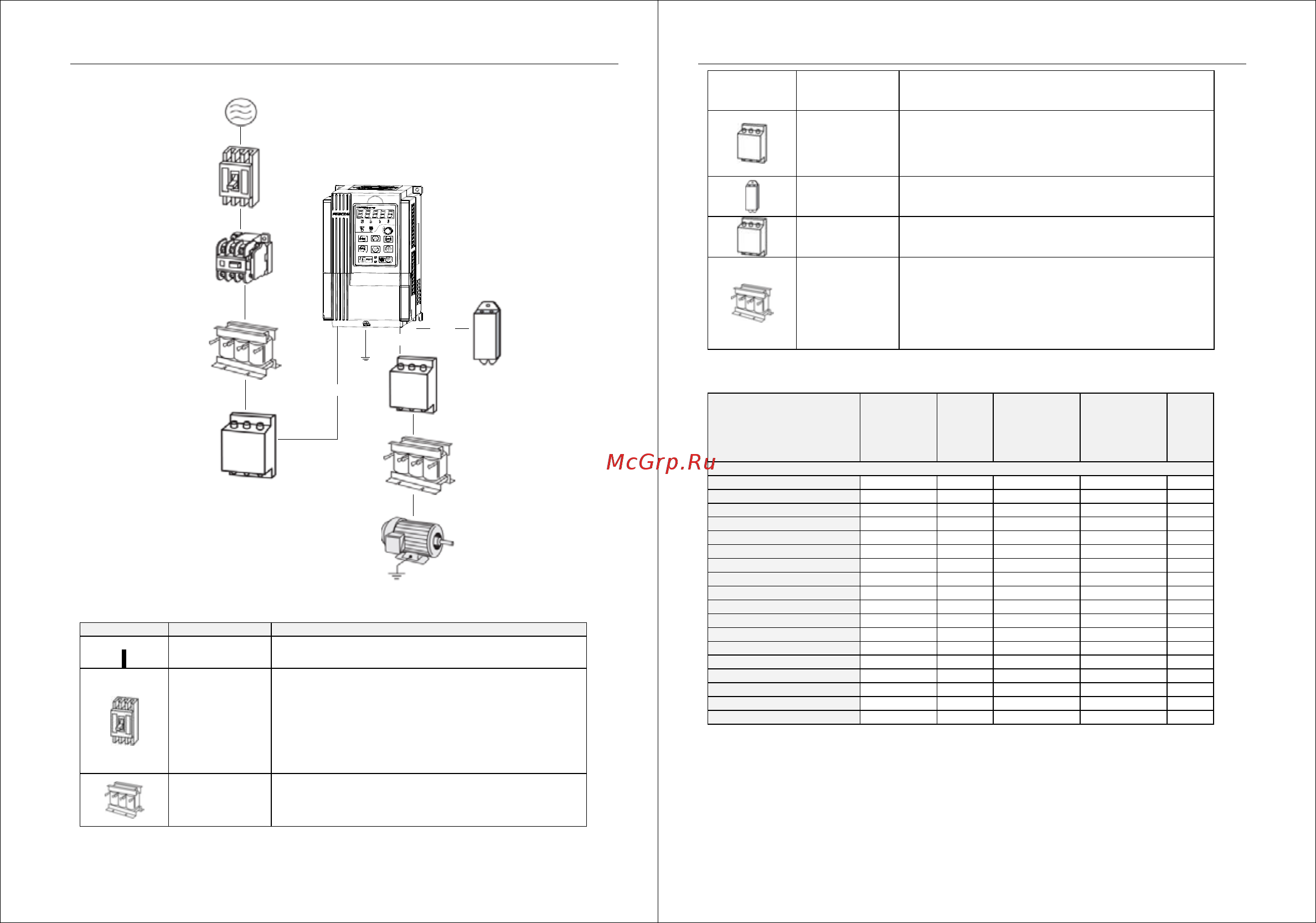

Рис. 3-9. Стандартная конфигурация периферийных устройств
Таблица 3-2. Описание периферийных устройств
Изображение Устройство Назначение
Кабель Предназначен для передачи электрических сигналов.
Автоматический
выключатель
Предназначен для отключения электропитания и защиты
оборудования в случае нештатной перегрузки. Тип
выбирается следующим образом: ток отключения
автоматического выключателя подбирается в 1,5-2 раза
больше номинального тока ПЧ. Характеристика времени
отключения автоматического выключателя выбирается
на основании характеристики времени защиты ПЧ от
перегрузки. Тепловая защита не допускается.
Сетевые
дроссели
Предназначены для улучшения коэффициента
мощности, снижения влияния несбалансированного
трехфазного питания переменного тока на систему,
подавления высших гармоник, ослабления воздействия
Преобразователь частоты серии PM500A с векторным управлением
- 36 -
кондуктивных и излучаемых помех на периферийные
устройства и ограничения воздействия импульсного тока
на выпрямительные мосты.
Входной фильтр
Предназначен для ослабления воздействия
кондуктивных помех, создаваемых источником питания,
на ПЧ, повышения помехоустойчивости ПЧ и ослабления
воздействия кондуктивных и излучаемых помех,
создаваемых ПЧ, на периферийные устройства.
Тормозной
резистор
Предназначен для рассеивания энергии,
вырабатываемой двигателем при торможении, с целью
обеспечения быстроты торможения.
Выходной
фильтр
Предназначен для ослабления воздействия излучаемых
помех, создаваемых преобразователем частоты, на
периферийные устройства.
Дроссель
двигателя
Предназначен для предотвращения повреждения
изоляции электродвигателя и кабеля в результате
действия гармонического напряжения, снижения частоты
срабатывания системы защиты, вызываемого током
утечки. Дроссель двигателя рекомендуется
использовать, если длина кабеля, соединяющего ПЧ и
электродвигатель, превышает 100 м.
3.6.1 Выбор периферийных устройств
Таблица 3-3. Выбор коммутационной аппаратуры
№ модели
Номинальный
ток автомати-
ческого вык-
лючателя (А)
Контактор
(A)
Площадь
поперечного
сечения кабелей
клемм питания
(мм
2
)
Площадь
поперечного
сечения кабелей
клемм
заземления
(мм
2
)
Размер
винтов
клемм
3 фазы: 380 В, 50/60 Гц Диапазон: -15% ~ +30%
PM500A-4T-2.2G/4.0PB 25 16 4,0 4,0 M4
PM500A-4T-4.0G/5.5PB 32 25 4,0 4,0 M4
PM500A-4T-5.5G/7.5PB 40 32 4,0 4,0 M4
PM500A-4T-7.5GB 40 32 4,0 4,0 M4
PM500A-4T-7.5G/011PB 63 40 6,0 6,0 M4
PM500A-4T-011G/015PB 63 40 6,0 6,0 M5
PM500A-4T-015G/018PB 100 63 10 10 M5
PM500A-4T-018G/022PB 100 63 10 10 M5
PM500A-4T-022G/030PB 100 63 16 10 M6
PM500A-4T-030G/037PB 160 100 16 16 M6
PM500A-4T-037GB 160 100 16 16 M6
PM500A-4T-037G/045P(B) 200 125 25 16 M8
PM500A-4T-045G/055P(B) 200 125 35 25 M8
PM500A-4T-055G/075P(B) 250 160 50 25 M10
PM500A-4T-075G/090P(B) 250 160 70 35 M10
PM500A-4T-090G/110P(B) 350 350 120 60 M10
PM500A-4T-110G/132P 400 400 150 75 M12
PM500A-4T-132G/160P 500 400 185 95 M12
3.6.2 Дроссель
Чтобы предотвратить поступление питания чрезмерной мощности на входную цепь питания ПЧ
и повреждение компонентов выпрямителя, необходимо установить дроссель переменного тока на
входной стороне ПЧ. Это также позволит улучшить коэффициент мощности подводимого питания.
Когда длина кабеля питания электродвигателя превышает 50 метров, из-за более сильного тока
утечки по причине емкостного влияния длинного кабеля на заземление часто срабатывает защита
от перегрузки по току. При этом для предотвращения повреждения изоляции электродвигателя
