Преобразователь частоты серии PM500A с векторным управлением
- 27 -
Глава 3. Установка и подключение
3.1 Требования к месту установки
1) Температура окружающего воздуха должна быть в диапазоне от -10 °C до 50 °C.
2) ПЧ следует устанавливать на поверхности из негорючего материала. Должно быть
предусмотрено достаточное пространство для отвода тепла.
3) Установка должна выполняться в месте, вибрация в котором не превышает 5,9 м/с
2
(0,6 g).
4) Следует избегать попадания влаги и прямых солнечных лучей.
5) Не следует допускать попадания масла, пыли и металлических частиц в вентилятор охлаждения.
6) Не следует подвергать оборудование воздействию горючих, агрессивных, взрывоопасных или
других вредных газов.
7) Не следует допускать попадания стружки, обрезков проводов и винтов внутрь ПЧ.
8) Вентилируемую часть ПЧ следует изолировать от неблагоприятной среды (например, при
эксплуатации на текстильных предприятиях, в атмосфере которых могут присутствовать частицы
волокон, или химических предприятиях, в атмосфере которых могут содержаться едкие газы,
следует использовать пылезащитную оболочку).
3.2 Ориентация при установке, наличие свободного пространства и
обеспечение охлаждения
В преобразователь частоты PM500A встроен вентилятор, обеспечивающий принудительное
воздушное охлаждение. ПЧ PM500A должен устанавливаться вертикально с целью обеспечения
надлежащей циркуляции охлаждающего воздуха. Необходимо оставить достаточное свободное
пространство между преобразователем частоты PM500A и окружающими его предметами.
Параллельно по горизонтали и вертикали можно устанавливать несколько ПЧ PM500A. Ниже
приведены конкретные требования к свободному пространству, теплоотдаче и массовому расходу
воздуха.
Предусмотрено два варианта монтажа ПЧ серии PM500A:
Настенный
Черезстенный
Примечание: для монтажа ПЧ мощностью 4~22 кВт необходимо установить дополнительную
опорную подвеску, для монтажа ПЧ мощностью 18,5~132 кВт установка дополнительной опорной
подвески не требуется.
Настенный монтаж Черезстенный монтаж
Глава 3. Установка и подключение
Преобразователь частоты серии PM500A с векторным управлением
- 28 -

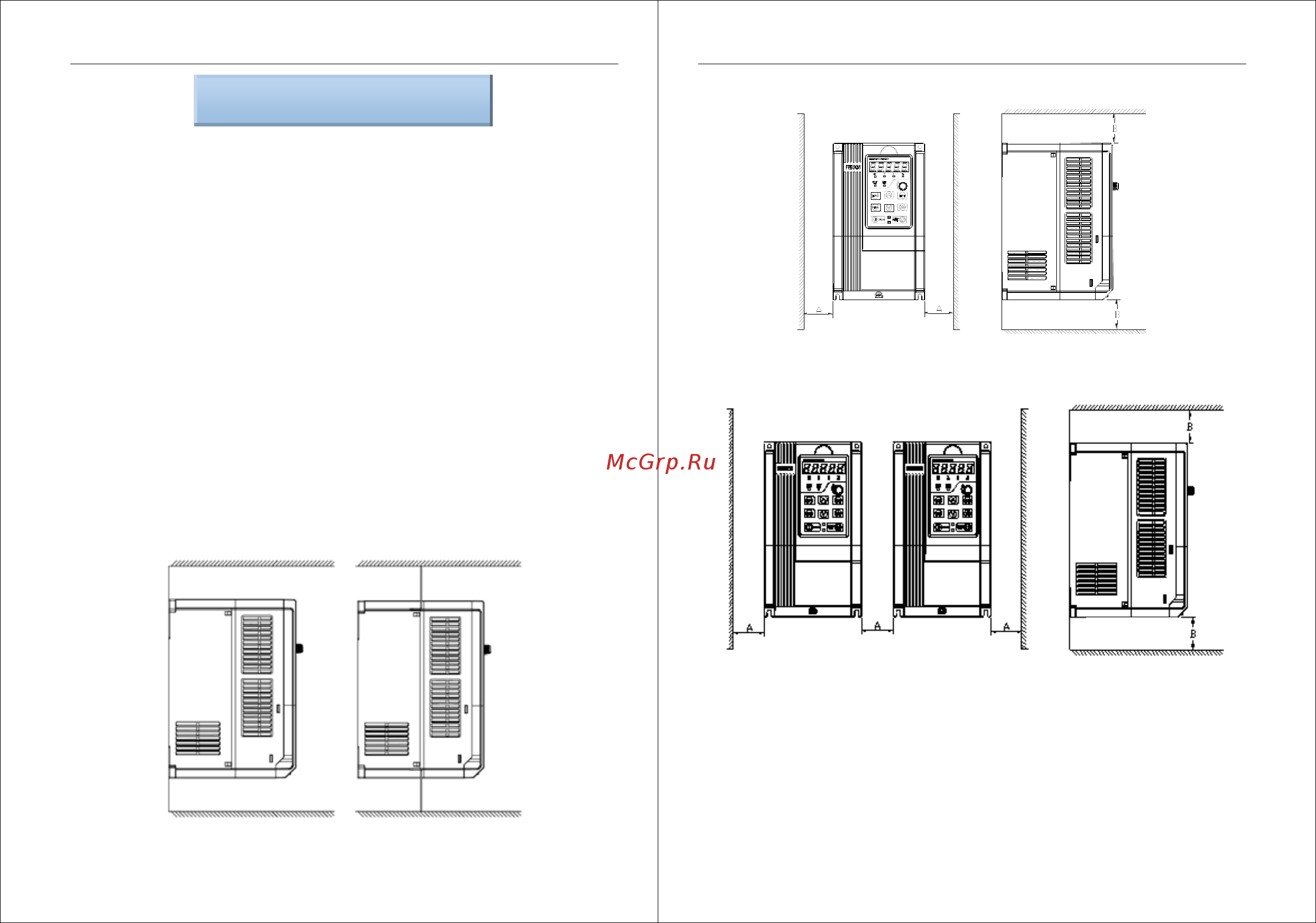

Рис. 3-1. Способы монтажа
3.2.1 Монтаж одного ПЧ
Вентиляционный
зазор
Вентиляционный
зазор
Рис. 3-2. Требования к ориентации и зазору при монтаже одного ПЧ
3.2.2 Монтаж нескольких ПЧ
a. Параллельный монтаж нескольких ПЧ
Вентиляционный
зазор
Вентиляционный
зазор
Рис. 3-3. Требования к ориентации и зазору при монтаже нескольких ПЧ один возле другого
