Преобразователь частоты серии PM500A с векторным управлением
- 25 -
Таблица 2-4. Монтажные размеры при фланцевом монтаже
№ модели
Габаритные и монтажные размеры (мм)
Ш1 Ш2 Ш3 Ш4 В1 В2 В3 В4 Г1 Г2 d1
d2
3 фазы: 380 В, 50/60 Гц Диапазон: -15% ~ +30%
PM500A-4T-2.2G/4.0PB
117 142 124 9 227 209 191 8 53 160 4,5 5
PM500A-4T-4.0G/5.5PB
PM500A-4T-5.5G/7.5PB
PM500A-4T-7.5GB
PM500A-4T-7.5G/011PB
146 100 147 21 279 262 251 5,5 88 177 5,5 6
PM500A-4T-011G/015PB
PM500A-4T-015G/018PB
198 160 199 17 330 313 302 5,5 91 185 5,5 6
PM500A-4T-018G/022PB
PM500A-4T-022G/030PB
PM500A-4T-055G/075P(B)
PM500A-4T-075G/090P(B)
310 311 340 15 620 530 560 30 140 260 9,5 11,5
PM500A-4T-090G/110P(B)

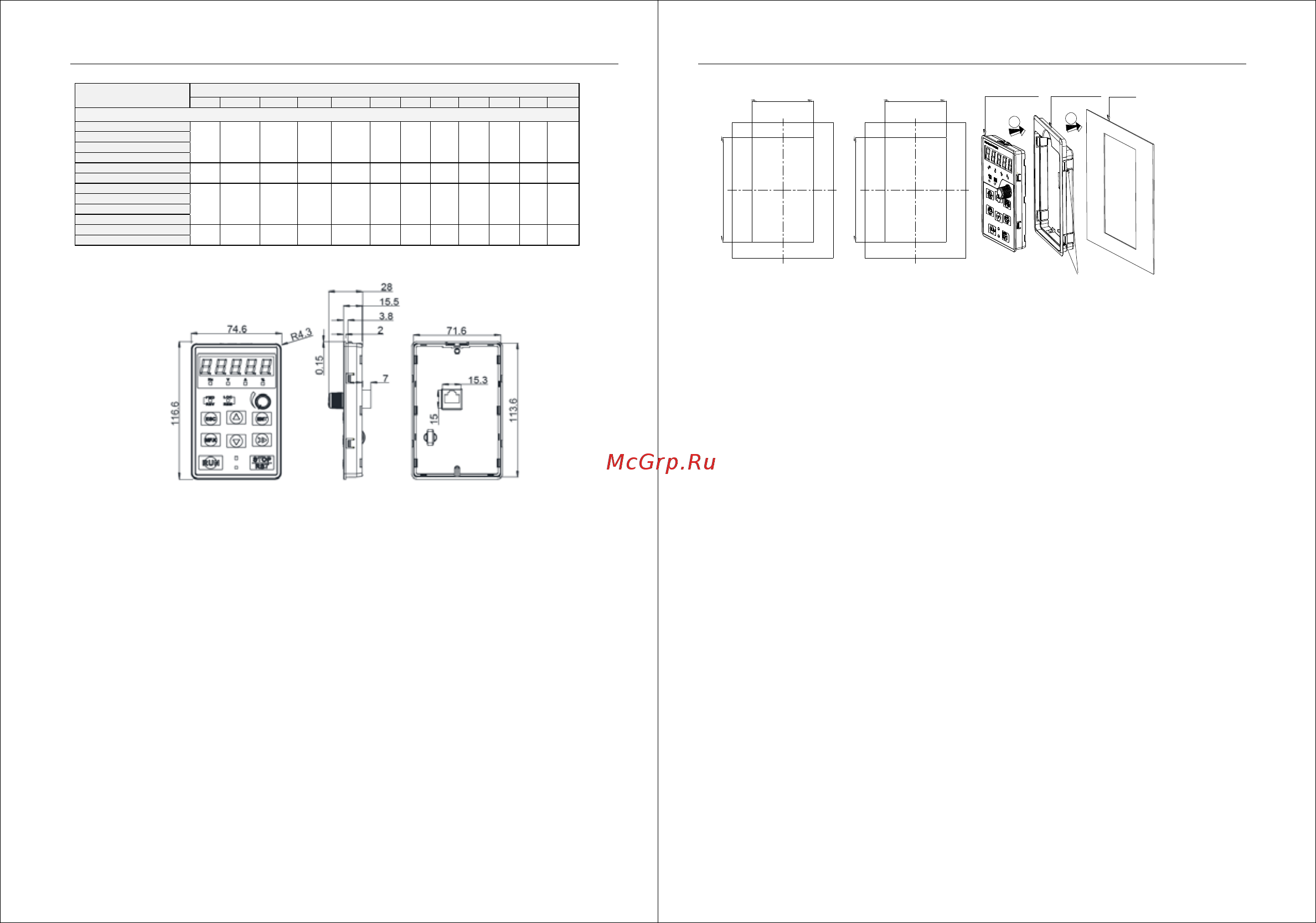

2.7 Габаритные размеры клавиатуры
Рис. 2-9. Габаритный чертеж клавиатуры ПЧ мощностью 4,0~160 кВт
Инструкция по установке внешней клавиатуры:
1. Сначала установить панель с учетом диаметра монтажных отверстий в зависимости от
диапазона мощности ПЧ, как показано на схеме 2-11. После этого вставить рамку клавиатуры в
монтажную панель, а затем вставить модуль клавиатуры в рамку клавиатуры. (Перед
извлечением рамки клавиатуры необходимо сначала извлечь из рамки клавиатуру, а затем
извлечь саму рамку, как показано на схеме.)
Преобразователь частоты серии PM500A с векторным управлением
- 26 -
80
+0.2
-0
135
+0.2
-0
1
2
64
+0.2
-0
99
+0.2
-0
Клавиатура
в сборе
Отсек
клавиатуры
Монтажная панель
(толщина панели
не должна
превышать 1,5 мм)
Надавить на 4 скобы с обеих сторон крепления,
после чего можно извлечь отсек клавиатуры.
ПЧ мощностью 4,0 - 630 кВт:
диаметр отверстий
в монтажной панели
ПЧ мощностью 0,75 - 2,2 кВт:
диаметр отверстий
в монтажной панели
Рис. 2-11. Схема установки внешней клавиатуры ПЧ мощностью 0,75~630 кВт с габаритными чертежами
