Преобразователь частоты серии PM500A с векторным управлением

- 31 -

Для монтажа преобразователя частоты должны

использоваться винты в комплекте с пружинами и

шайбами.

3.4 Демонтаж и монтаж клавиатуры и кожуха

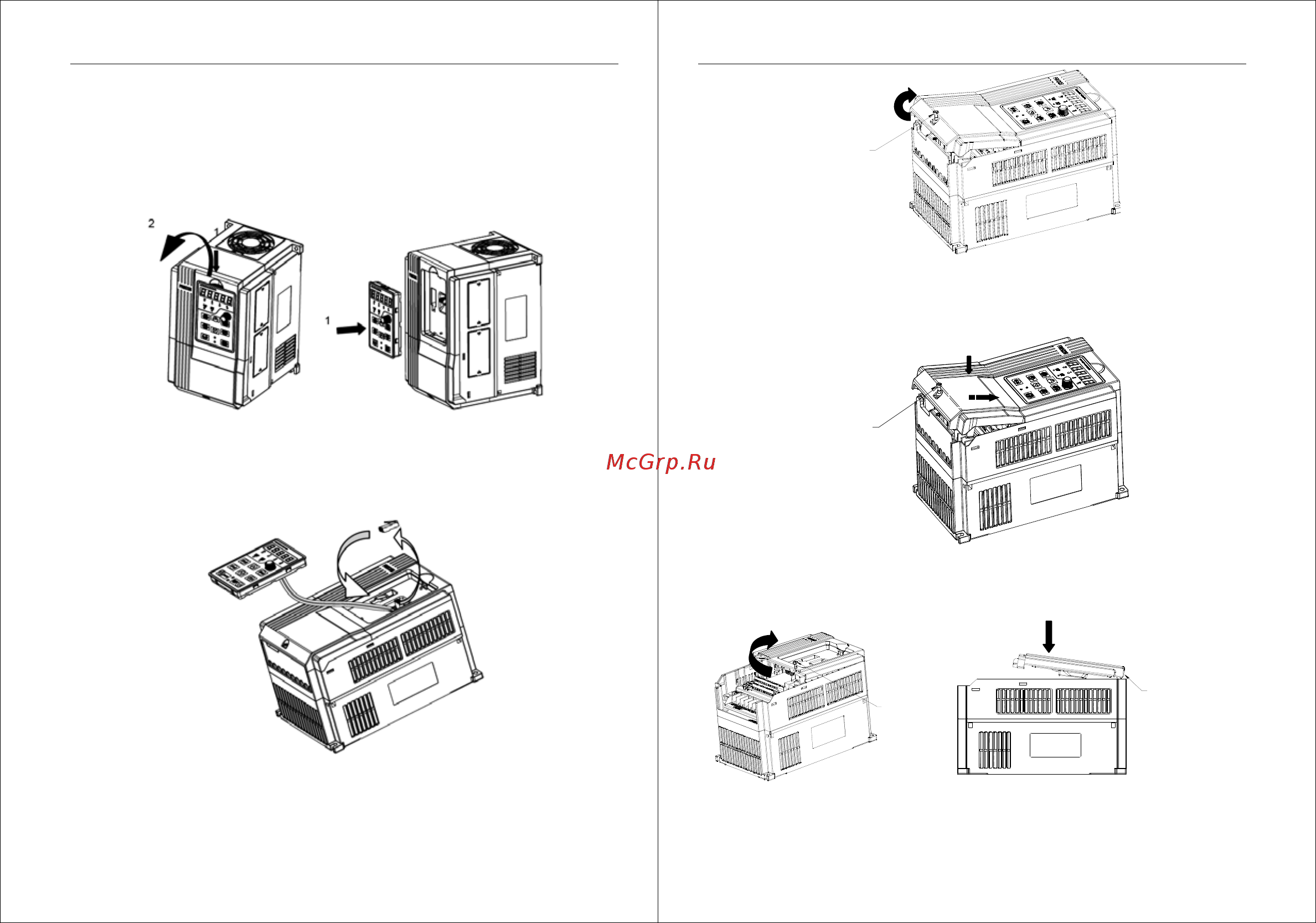

a. Демонтаж клавиатуры: Снятие клавиатуры. См. рисунок ниже. Сначала надавить на

крепление клавиатуры в направлении 1, а затем потянуть клавиатуру вверх в направлении 2.

b. Монтаж клавиатуры: Сборка клавиатуры. См. рисунок ниже. Вставить клавиатуру в гнездо в

направлении 1, а затем надавить на клавиатуру в направлении 2 до защелкивания в

соответствующих пазах.

Рис. 3-7(a). Демонтаж клавиатуры Рис. 3-7(b). Монтаж клавиатуры

c. Использование внешнего пульта дистанционного управления: Демонтировать пульт

управления, как показано на Рис. 3-7(а). Затем подключить коннектор в разъем. Поместить его в

сторону фиксированного слота графической карты, после чего можно использовать проводной

пульт управления.

Рис. 3-7(c). Внешний пульт дистанционного управления

d. Демонтаж клеммной крышки: ослабить невыпадающие винты крышки, показанные на Рис. 3-

7(d), затем снять клеммную крышку в направлении, показанном на рисунке ниже.

Преобразователь частоты серии PM500A с векторным управлением

- 32 -

Винт

Рис. 3-7(d). Открытие кожуха

e. Монтаж клавиатуры: См. рисунок ниже. Вставить верхнее крепление клеммной крышки в паз,

расположенный в верхней части корпуса, в направлении 1, а затем надавить на два нижних крепления

клеммной крышки в направлении 2 до защелкивания в соответствующих пазах, расположенных в

верхней части корпуса. Затем затянуть винты, показанные на Рис. 3-7(e).

Винт

Рис. 3-7(e). Монтаж кожуха

f. Демонтаж и монтаж кожуха производится, как показано на Рис. 3-7(f): сначала ослабить

винты, затем открыть кожух по направлению вверх. Произвести монтаж в установленном порядке, а

затем затянуть винты.

Винт

Крепление

Рис. 3-7(f). Демонтаж и монтаж кожуха

g. Демонтаж и монтаж проводоразделительной пластины: перед подсоединением проводов
