Axis Q1755-E [10/24] Подсоединение кабелей
![Axis Q1755-E [10/24] Подсоединение кабелей](/views2/1060130/page10/bga.png)
Стр. 10 Руководство по установке AXIS Q1755-E
Подсоединение кабелей
1. По желанию вставьте карту памяти SD (в комплект поставки не входит) в слот
SDHC (Secure Digital High Capacity). Для локального хранения изображений
непосредственно в сетевой камере требуется стандартная карта памяти SD
большой емкости.
2. Подсоедините внешние устройства ввода/вывода (необязательно). На стр.18
представлена информация о назначении контактов разъема шлейфа. Наденьте
на кабели прокладки, см. раздел Подготовка сетевого
кабеля на стр. 8
и пропустите кабели через отверстия в нижней крышке камеры.
3. Подключите камеру к сети с помощью экранированного сетевого кабеля.
Используйте сетевой порт (PoE, вход) на нижней крышке. Изделие
поставляется с подсоединенными сетевым кабелем и кабелем ввода/вывода
между камерой и нижней крышкой.
4. Светодиодный индикатор укажет на правильность подключения. Подробную
информацию
об индикации см. в таблице на стр. 21.

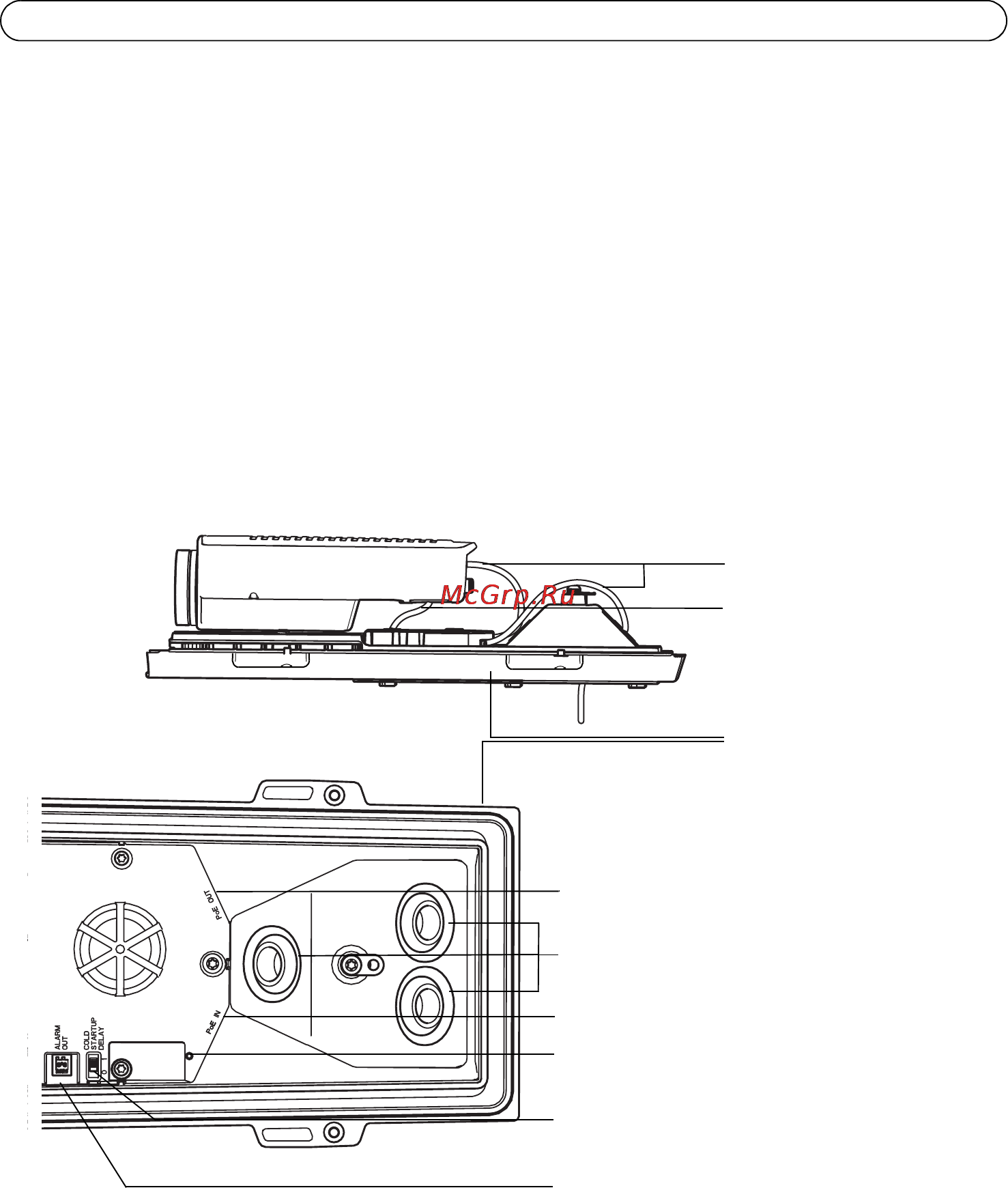

Отверстия для кабелей
Сетевой порт (PoE, вход)
Выход сигнала тревоги
Контрольный переключатель
Светодиодный индикатор
арктической температуры
Сетевой порт (PoE, выход,
поставляется подключенным)
Нижняя крышка
Кабель ввода/вывода
Сетевые кабели
(отключать не рекомендуется)
(поставляется подключенным)
