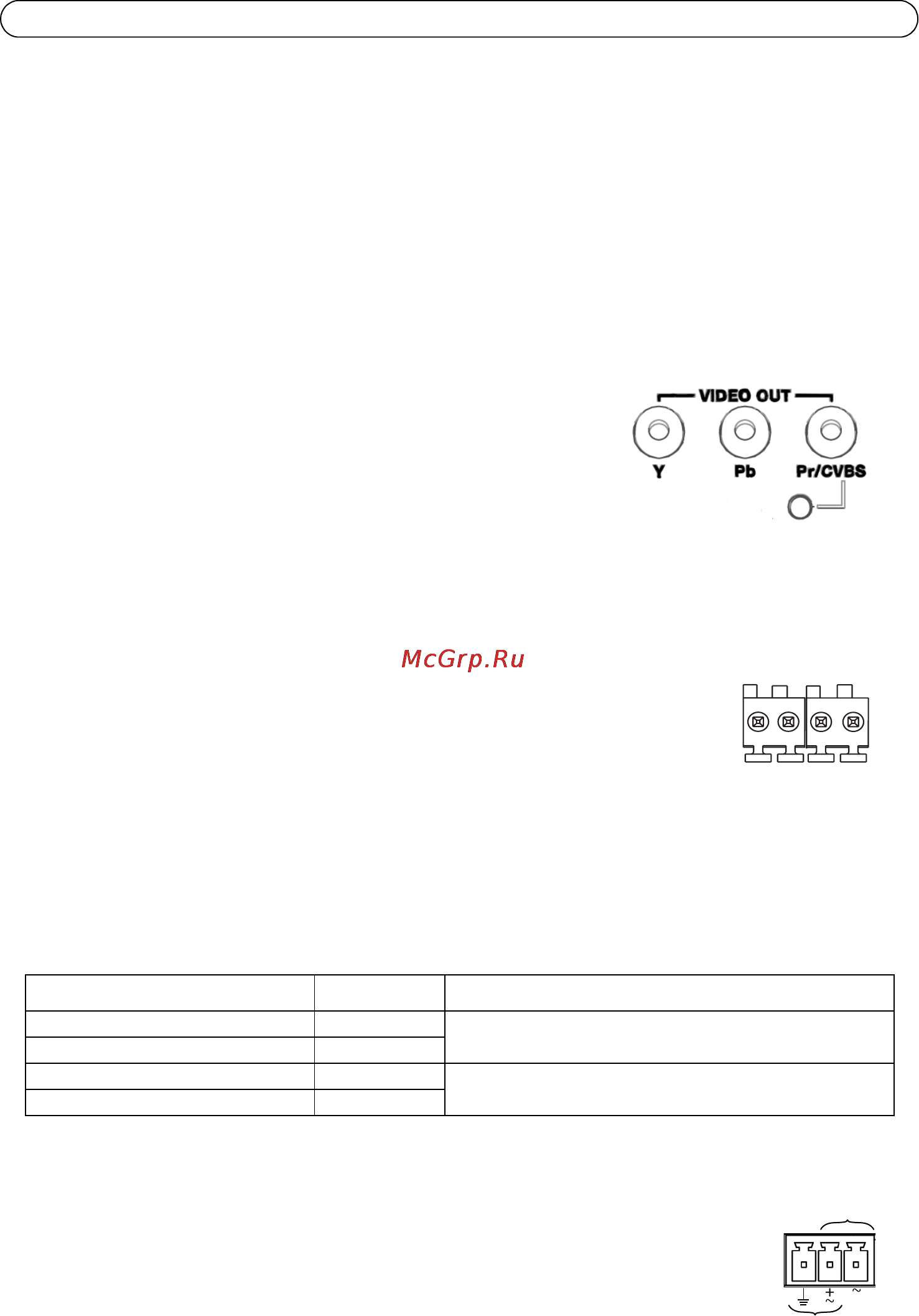

Стр. 18 Руководство по установке AXIS Q1755-E
Разъемы устройства
Сеть — разъем RJ-45 Ethernet. Поддерживает PoE (технология Power over
Ethernet, класс 3). Рекомендуется использовать экранированные кабели.
Аудиовход. 3,5-мм вход для моно микрофона или для линейного моносигнала
(используется левый канал стереосигнала).
Аудиовыход. 3,5-мм выход аудио (линейный уровень), который может быть
подключен к системе местного оповещения или к активному громкоговорителю
со встроенным усилителем. Можно также подключить пару наушников.
Стереоразъем
должен использоваться как аудиовыход.
Видеовыход. Разъемы RCA для композитного или
композитного видеовыхода.
• композитный видеовыход для HDTV-видео,
например входная камера, подключенная
кэкрану HDTV
• композитный видеосигнал (CVBS) — для
быстрой установки с помощью видеомонитора
Разъем RS-485/422. Два 2-х контактных терминальных блока для
последовательного интерфейса RS-485/422, используемые для подключения
вспомогательного оборудования, в частности, устройств PTZ.
Последовательный порт RS-485/422 может быть
настроен
для работы в следующих режимах:
• Двунаправленный полудуплексный порт RS-485
для передачи данных по двум проводам, одна
комбинированная пара RX/TX.
• Двунаправленный полнодуплексный порт RS-485
для передачи данных по четырем проводам, одна
пара RX и одна пара TX.
• Однонаправленный порт RS-422 для передачи или получения данных по
двум проводам, пара RX- или TX-.
• Двунаправленный полнодуплексный порт RS-422 для двухточечной
передачи данных по четырем проводам, одна пара RX и одна пара TX.
Слот карты памяти SDHC — карта памяти SD высокой емкости, используемая
для локального хранения и в качестве съемного запоминающего устройства.
Питание. 3--контактный терминальный блок 8–20 В пост. тока или
20–24 В перем. тока
Функция № контакта Примечания
RS 485/422TX(A) 1 Пара TX для RS-422 и 4-проводный RS-485
RS 485/422TX(B) 2
RS-485A alt RS-485/422RX(A) 3 Пара RX для всех режимов (комбинированный
RX/TX для 2-проводного RS-485)
RS-485B alt RS-485/422RX(B) 4
!
ОСТОРОЖНО! Неверное подсоединение проводов может привести
к повреждению камеры.
4 3 2 1
№ контакта
RS-485/422
RX/TX TX
Пост. ток
Перем. ток
