Стр. 8 Руководство по установке AXIS Q1755-E
Установка оборудования
Ниже приведены инструкции по установке камеры AXIS Q1755-E.

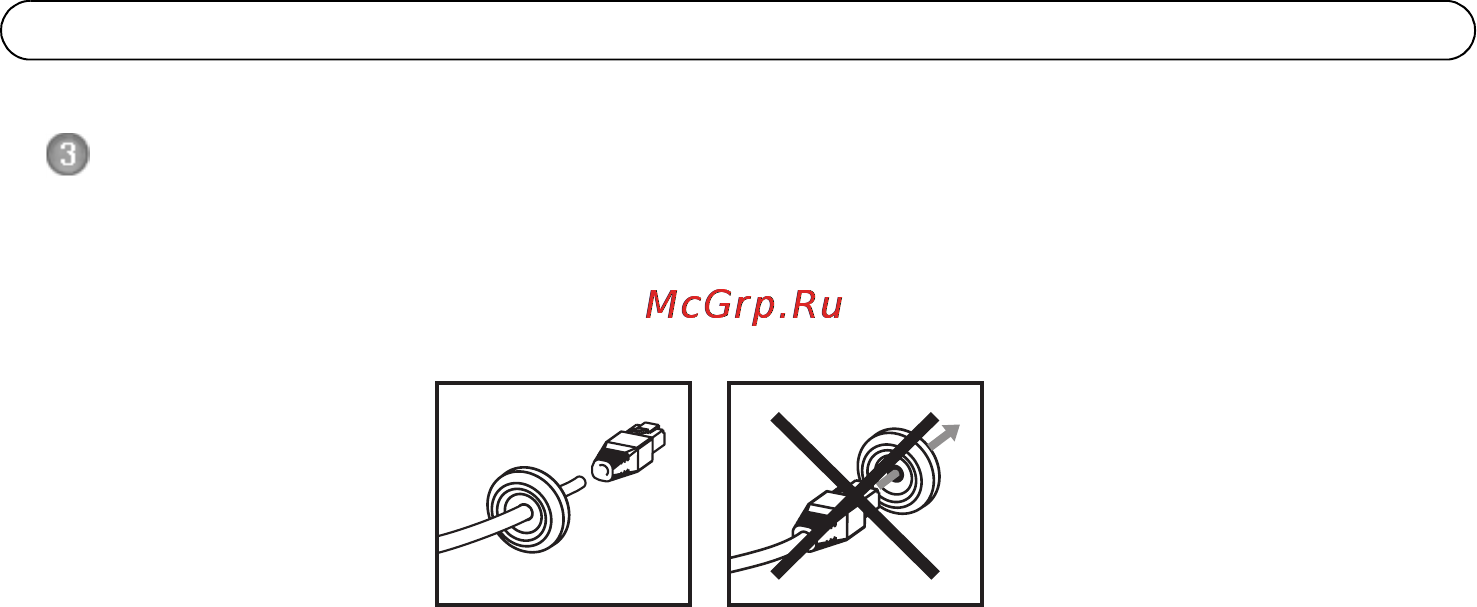

Подготовка сетевого кабеля
Если используется сетевой кабель, не входящий в комплект поставки, необходимо
предварительно установить на него уплотнительную прокладку. Аккуратно наденьте
на кабель прокладку из комплекта и смонтируйте и смонтируйте разъем. Чтобы
сделать отверстие под кабель в прокладке, воспользуйтесь поставляемой
отверткой.
Примечания.
Не пытайтесь протянуть сетевой разъем через прокладку.
Не используйте для создания отверстия в прокладке нож или другой острый
предмет.
Установка стенного кронштейна
1. Воспользуйтесь поставляемым шаблоном для сверления, чтобы подготовить
стену, потолок или столб к установке стенного кронштейна.
2. Пропустите сетевой кабель через стенной кронштейн, при этом резиновая
прокладка должна быть установлена со стороны держателя, см. иллюстрацию
на стр.7.
3. Закрепите стенной кронштейн на стене, потолке или столбе и убедитесь,
что винты и вставки соответствуют
материалу опоры (это может быть дерево,
металл, гипсоцементная плита, камень).
Примечания.
Вес камеры составляет 3485 г. Убедитесь, что материал потолка обладает
прочностью, достаточной для удержания такого веса.
Другие технические характеристики изделия представлены в Руководстве
пользователя, которое записано на компакт-диск, входящий в комплект поставки
камеры, или на сайте www.axis.com.
