Руководство по установке AXIS Q1755-E стр. 11
РУССКИЙ
Выход композитного видеосигнала (опция)
Для быстрой и легкой установки следуйте этим инструкциям и просмотрите
видеосигнал на подключенном видеомониторе.
1. Следуйте инструкциям в разделе Подсоединение кабелей на стр. 10.
2. С помощью композитного кабеля подключите видеомонитор к выходному
разъему Pr/CVBS видео (красному) на камере AXIS Q1755-E.
3. Для подключения к композитному видеовыходу нажмите и удерживайте кнопку
CVBS в течение 5 секунд (режим
установки).
Примечание. Камера AXIS Q1755-E будет оставаться в режиме установки
втечение двух (2) минут, затем автоматически вернется к режиму компонетного
видеосигнала. Если требуется дополнительное время, нажмите эту кнопку
еще раз.
4. Установите камеру и убедитесь, что на экране
видна требуемая область.
5. Отключите видеомонитор.
Выход компонетного видеосигнала
(опция)
Для просмотра видеосигнала непосредственно на
подключенном видеомониторе HDTV следуйте этим
инструкциям.
1. Следуйте инструкциям в разделе Подсоединение кабелей на стр. 10.
2. Подсоедините камеру AXIS Q1755-E непосредственно к монитору HDTV
спомощью компонентного кабеля, подключенного к выходным разъемам
Y/Pb/Pr видео.
После того как эти кабели будут подсоединены, перейдите к разделу
Присвоение IP-адреса на стр. 12.

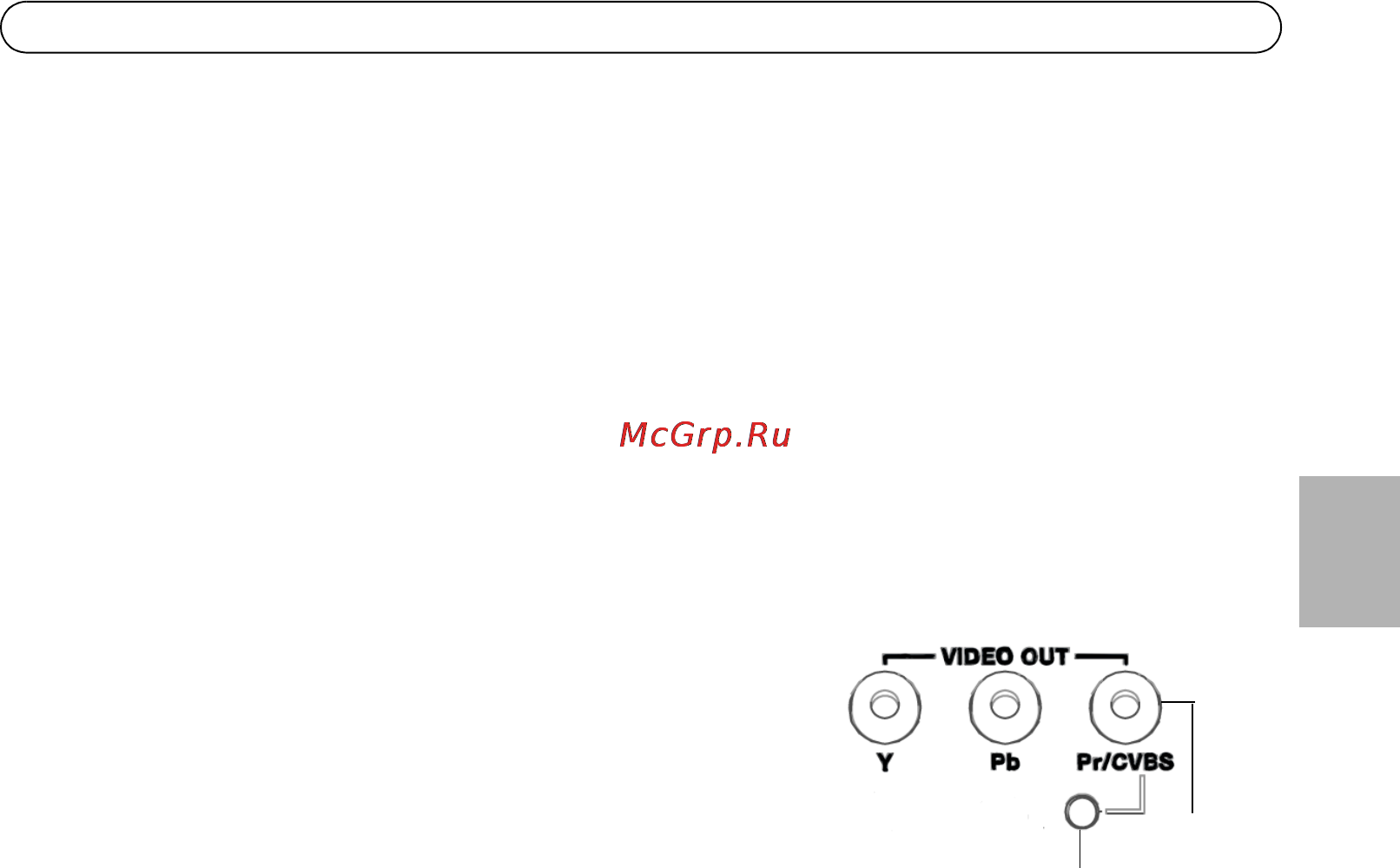

Кнопка CVBS
Разъем
CVBS
(2 мин.)
