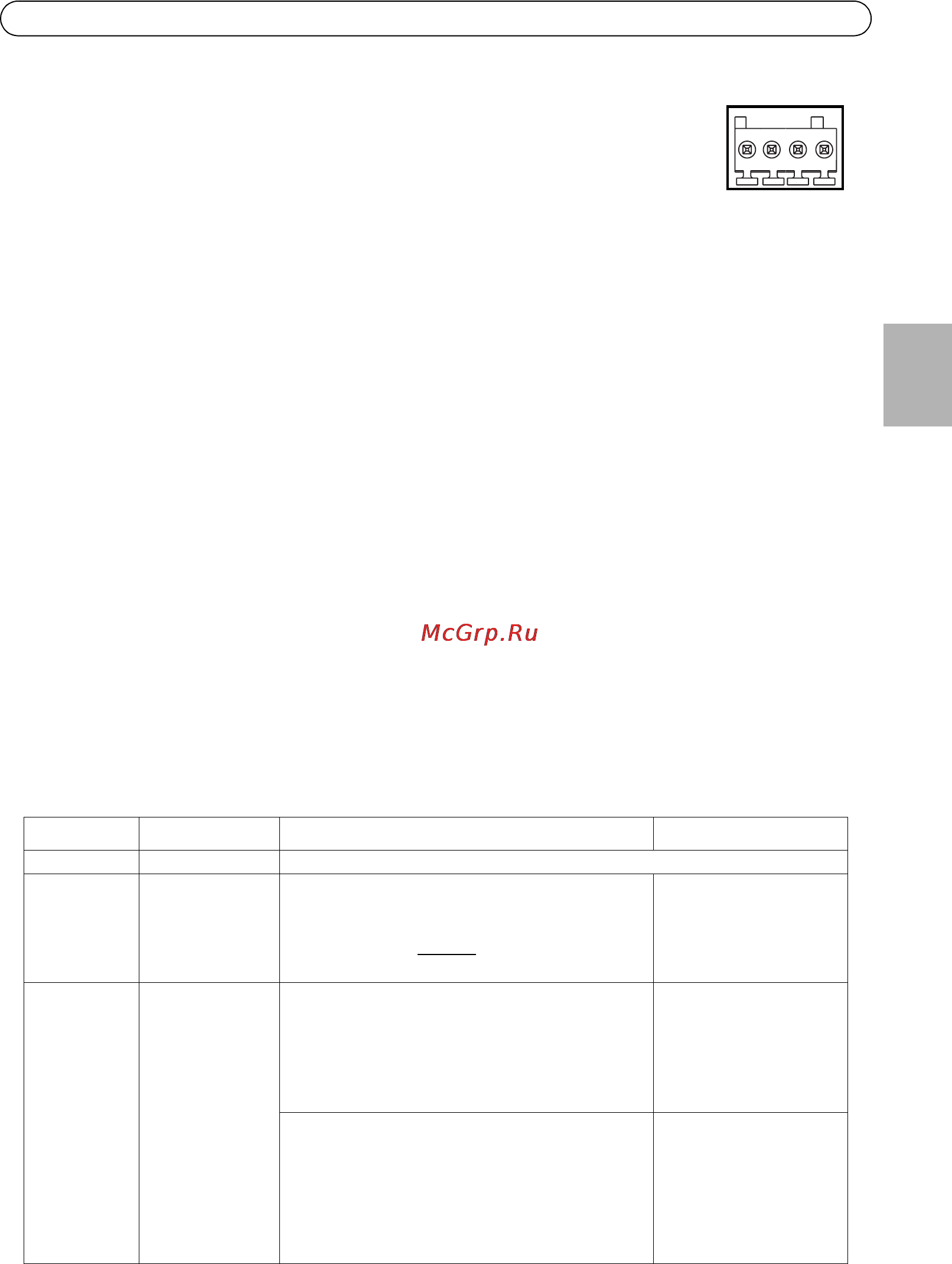

Руководство по установке AXIS Q1755-E стр. 19
РУССКИЙ
Разъём ввода/вывода (I/O) —
Используется в приложениях, таких
как детектор движения, включение записи, инициируемой событиями,
интервальная запись и подача сигнала тревоги. Кроме
дополнительных контактов питания и заземления, в разъеме камеры
AXIS Q1755-E имеется 2 контакта, которые можно настроить как на
ввод, так и на вывод. Эти контакты обеспечивают интерфейс с:
• Выходом транзистора — для подключения таких внешних устройств, как реле
и светодиоды. Подключенные устройства могут быть активированы через
прикладной программный интерфейс AXIS VAPIX API, с помощью выходных
кнопок на домашней странице Live View, а также возможно инициирование
событиями Event Type. Выход становится активным (для просмотра
состояния откройте меню Event Configuration (Настройка события) > Port
Status (Состояние порта)), когда срабатывает
устройство сигнализации.
• Цифровым входом — входом сигнализации для подсоединения устройств,
работающих по принципу реле, например: пассивных инфракрасных
датчиков, дверных/оконных контактов, датчиков разбития окон и т. д. Когда
поступает сигнал тревоги, состояние изменяется и вход становится
активным (см. Event Configuration (Настройка события) > Port Status
(Состояние порта)).
Примечание.
Разъем ввода/вывода камеры AXIS Q1755-E соединен со встроенной
электроникой на производителем и при активации запускает событие порта
ввода, сигнализирующее об ошибке вентилятора или обогревателя.
Информация создании и настройке события, приведена в Руководстве
пользователя на компакт-диске, поставляемом вместе с изделием, а также
на веб-сайте www.axis.com.
Функция № контакта Примечания Спецификации
ЗЕМ 1 Заземление
Питание
пост. тока
3,3 В
2 Может быть использовано для питания
вспомогательного оборудования.
Примечание. Этот контакт можно
использовать только
как выход блока
питания.
Макс. ток
нагрузки = 250 мА
Настра-
иваемые
(ввод или
вывод)
3 - 4 Цифровой ввод – для активации
соединить с землей, для деактивации
оставить свободным
(неподключенным).
Примечание. Поставляется
подключенным.
Мин. входное
напряжение =
–40 В пост. тока
Макс. входное
напряжение =
+40 В пост. тока
Цифровой вывод – используется
NFET-транзистор с открытым стоком
и заземленным истоком
. Если
используется с внешним реле,
параллельно нагрузке должен быть
включен диод для защиты от бросков
напряжения.
Макс. ток нагрузки
= 100 мА
Макс. напряжение
= + 40 В пост. тока
4321
Ввод/вывод
