Руководство по установке AXIS Q1755-E стр. 9
РУССКИЙ
Установка камеры на кронштейне
1. Установите камеру с закрытой нижней крышкой на кронштейн и затяните
винты.
2. Снимите прокладку с одного из отверстий в нижней крышке, см. иллюстрацию
на стр.7.
3. Пропустите кабель через это отверстие и установите прокладку в отверстие.
4. Подсоедините кабели, см. раздел Подсоединение кабелей на стр. 10.
5. Снимите верхнюю крышку и закрепите страховочный
тросик в ушке на нижней
крышке, см. иллюстрацию на стр.7.
6. Установите верхнюю крышку. При затягивании винтов нижней крышки
поворачивайте диагонально расположенные винты поочередно на несколько
оборотов, чтобы крышка шла без перекосов. Это позволит обеспечить
равномерное сжатие уплотнительной прокладки нижней крышки. Не пытайтесь
сразу полностью затягивать винты по одному.
7. Установите
кабельную крышку и затяните ее винты.
8. Отпустите регулировочные винты солнцезащитного козырька и передвиньте
козырек вперед.
9. Отпустите регулировочный винт кронштейна и направьте камеру в нужную
точку. В разделе Доступ к видеопотоку на стр. 16 представлена информация
о порядке просмотра видеопотока.

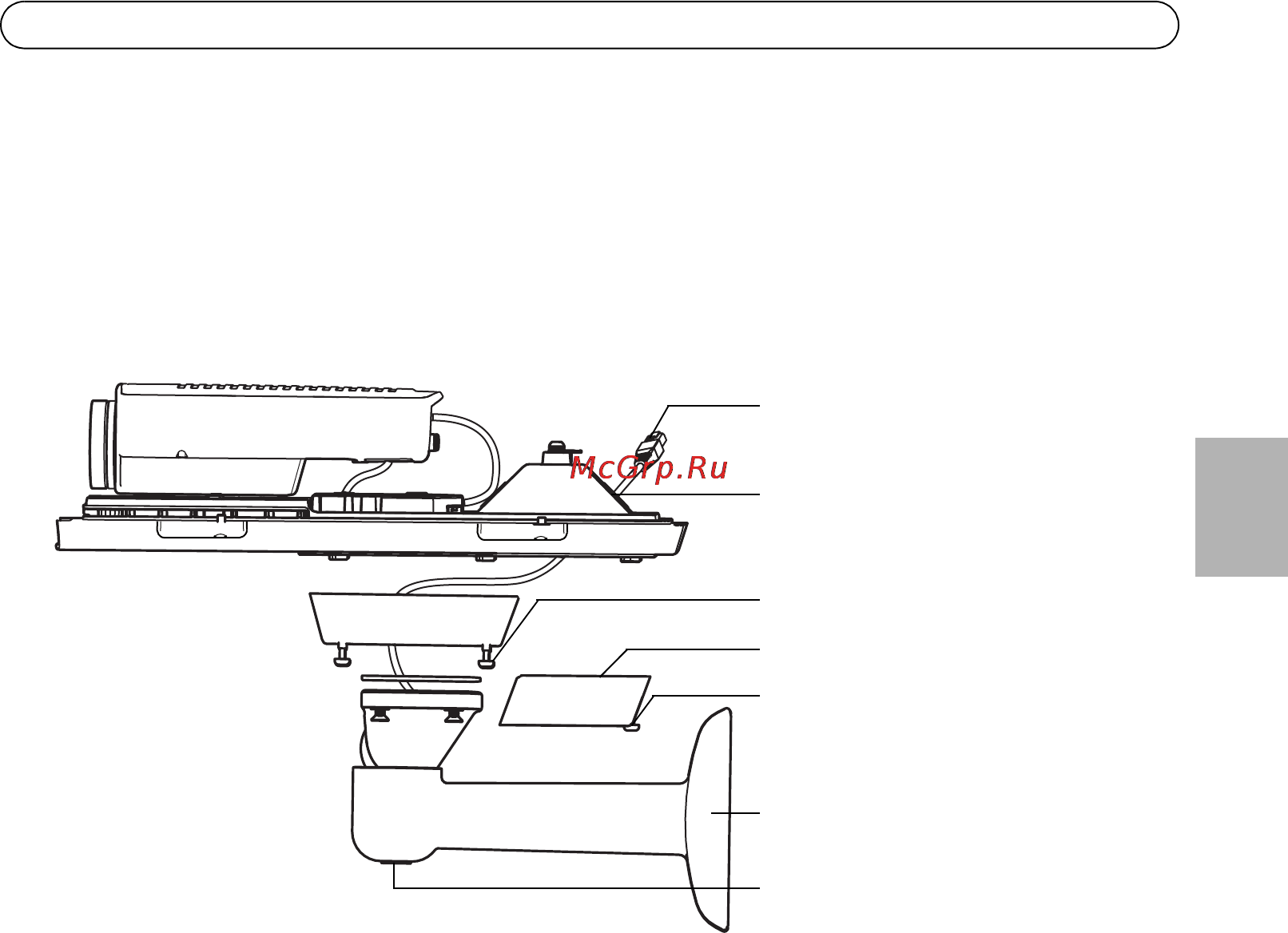

Кабельная крышка
Винты кронштейна (4 шт.)
Винты кабельной крышки
Сетевой кабель (прокладка
Стенной кронштейн
Винт регулировки кронштейна
через стенной кронштейн)
Отверстия для кабелей
(2 шт.)
