• Les meubles jouxtant la table, dont la hauteur
dépasse celle du plan de cuisson, doivent être
placés à au moins 600 mm du bord du plan.
Fixation
Il est impératif d’assurer l’encastrement de l’appareil
sur un plan d’appui parfaitement plat.
Les déformations provoquées par une mauvaise
fixation risquent d’altérer les caractéristiques de la
table de cuisson ainsi que ses performances.
La longueur de la vis de réglage des crochets
de
fixation doit être réglée avant leur montage
selon
l’épaisseur du plan d’appui :
• épaisseur 30 mm : vis 17,5 mm;
• épaisseur 40 mm : vis 7,5 mm
Pour sa fixation, procéder comme suit :
1. Se servir des vis courtes sans pointe pour visser
les 4 ressorts de centrage dans les trous prévus sur
chaque côté de la table, en leur milieu;
2. insérer la table de cuisson dans la découpe
prévue, bien au centre et bien appuyer tout autour
du cadre pour que la table adhère parfaitement au
plan d’appui.
3. pour les tables avec profils latéraux : après avoir
encastré la table de cuisson dans la découpe,
insérer les 4 crochets de fixation (chacun avec son
goujon) sur le périmètre inférieur de la table de
cuisson et visser avec les vis longues à pointe
jusqu’à ce que le verre adhère bien au plan d’appui.
! Il faut absolument que les vis des ressorts de
centrage soient accessibles.
! Conformément aux normes de sécurité, après
encastrement de l’appareil, il ne doit plus y avoir
possibilité de contact avec les parties électrifiées.
! Toutes les parties qui servent de protection doivent
être fixées de manière à ne pouvoir être enlevées
qu’avec l’aide d’un outil.

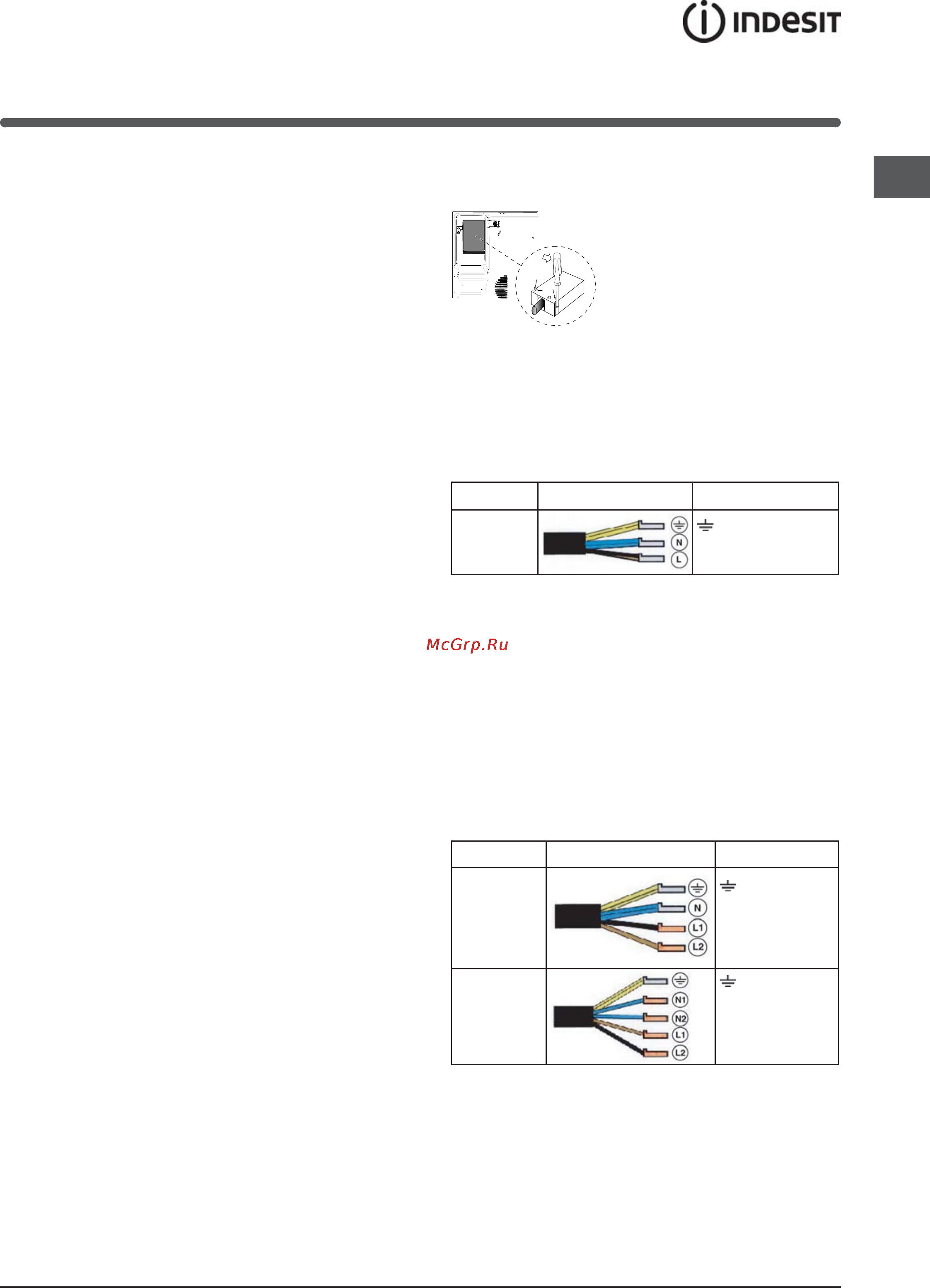

Raccordement électrique
! Le branchement électrique de la table de cuisson
et celui d’un éventuel four à encastrer doivent être
effectués séparément, pour des raisons de sécurité
électrique et pour pouvoir démonter plus facilement
le four en cas de besoin.
Bornier
L’appareil est équipé, sur le
dessous, d’un boîtier de
raccordement à plusieurs
types d’alimentation
électrique (la figure n’est
qu’indicative, elle peut ne pas
correspondre au modèle
acheté).
Raccordement monophasé
La table est fournie déjà équipée d’un cordon
d’alimentation prévu pour raccordement monophasé.
Procéder au raccordement des fils en suivant les
indications du tableau et des dessins suivants :
Tension type et
fréquence réseau
Cordon électrique Raccordement fils
220-240V 1+N ~
50/60 Hz
: jaune/vert;
N
: les 2 fils bleus ensemble
L
: le marron avec le noir
Autres types de branchement
Si l’installation électrique correspond à une des
caractéristiques suivantes :
Tension type et fréquence réseau
• 400V - 2+N ~ 50/60 Hz
• 220-240V 3 ~ 50/60 Hz
• 400V - 2+2N ~ 50/60 Hz
Séparer les câbles et procéder au raccordement des
fils en suivant les indications du tableau et des
dessins suivants :
Tension type et
fréquence réseau
Cordon électrique Raccordement fils
400V - 2+N ~
50/60 Hz
220-240V 3 ~
50/60 Hz
: jaune/vert;
N: les 2 fils bleus
ensemble
L1: noir
L2: marron
400V - 2+2N ~
50/60 Hz
: jaune/vert;
N1: bleu
N2: bleu
L1: noir
L2: marron
Si l’installation électrique correspond à une des
caractéristiques suivantes :
Tension type et fréquence réseau
• 400V 3 - N ~ 50/60 Hz
procéder comme suit :
TABLE DE CUISSON
