IT
3
Fissaggio
L’installazione dell’apparecchio deve essere effettuata
su un piano d’appoggio perfettamente piano.
Le eventuali deformazioni provocate da un errato
fissaggio potrebbero alterare le caratteristiche e
le prestazioni del piano cottura.
La lunghezza della vite di regolazione dei ganci
di fissaggio va impostata prima del loro montaggio,
in base allo spessore del piano d’appoggio:
• spessore di 30 mm: vite 17,5 mm;
• spessore di 40 mm: vite 7,5 mm.
Per il fissaggio agire come segue:
1. Con le viti corte senza punta, avvitare le 4 molle di
centraggio nei fori posti al centro di ogni lato del piano;
2. inserire il piano cottura nel vano del mobile, centrarlo
ed esercitare una adeguata pressione sull’intero
perimetro affinché il piano di cottura aderisca bene al
piano d’appoggio.
3. per i piani con profili laterali: dopo aver inserito il
piano cottura nel mobile, inserire i 4 ganci di fissaggio
(ognuno con il suo perno) sul perimetro inferiore del
piano cottura, avvitandoli con le viti lunghe con punta
finché il vetro non aderisce al piano d’appoggio.
! È indispensabile che le viti delle molle di centraggio
rimangano accessibili.
! In conformità alle norme di sicurezza, una volta
incassato l’apparecchio, non debbono essere possibili
eventuali contatti con le parti elettriche.
! Tutte le parti che assicurano la protezione debbono
essere fissate in modo tale da non poter essere tolte
senza l’aiuto di qualche utensile.
Collegamento elettrico
! L’allacciamento elettrico del piano cottura e quello di
un eventuale forno da incasso devono essere realizzati
separatamente, sia per ragioni di sicurezza elettrica sia
per facilitare le operazioni di estrazione del forno.
Morsettiera
L’apparecchio è provvisto, nella
parte inferiore, di una scatola
per il collegamento a differenti
tipi di alimentazione elettrica
(l’immagine è indicativa e può
non corrispondere al modello
acquistato).

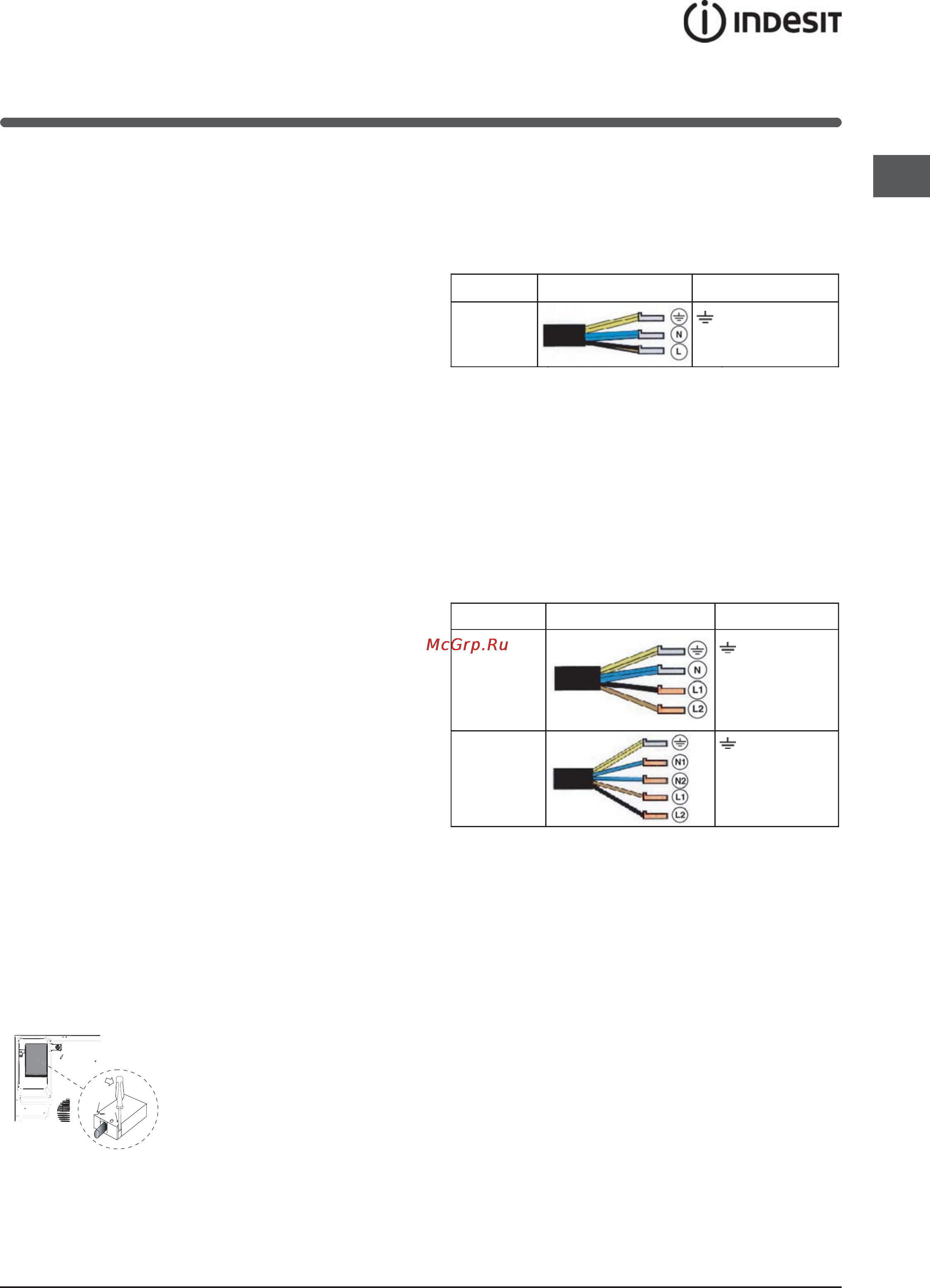

Collegamento monofase
Il piano è dotato di cavo di alimentazione già collegato e
predisposto per il collegamento monofase. Effettuare
l’allaccio dei fili in accordo con la tabella e i disegni che
seguono:
Tensione tipo e
frequenza rete
Cavo elettrico Collegamento fili
220-240V 1+N ~
50/60 Hz
: giallo/verde
N
: i 2 fili blu insieme
L
: marrone insieme al nero
Altri tipi di collegamento
Se l’impianto elettrico corrisponde a una delle seguenti
caratteristiche:
Tensione tipo e frequenza di rete
• 400V - 2+N ~ 50/60 Hz
• 220-240V 3 ~ 50/60 Hz
• 400V - 2+2N ~ 50/60 Hz
Separare i cavi ed effettuare il collegamento dei fili in
accordo con la tabella e i disegni che seguono:
Tensione tipo e
frequenza rete
Cavo elettrico Collegamento fili
400V - 2+N ~
50/60 Hz
220-240V 3 ~
50/60 Hz
: giallo/verde;
N: i 2 fili blu insieme
L1: nero
L2: marrone
400V - 2+2N ~
50/60 Hz
: giallo/verde;
N1: blu
N2: blu
L1: nero
L2: marrone
Se l’impianto elettrico corrisponde a una delle seguenti
caratteristiche:
Tensione tipo e frequenza di rete
• 400V 3 - N ~ 50/60 Hz
procedere come segue:
! L’eventuale cavo in dotazione non è utilizzabile per
questi tipi di installazione.
1. Utilizzare un cavo di alimentazione appropriato, tipo
H05RR-F o di valore superiore, delle dimensioni adatte
(sezione cavo: 25 mm).
2. Servendosi di un cacciavite, far leva sulle linguette
del coperchio della morsettiera e aprirla (
vedi immagine
Morsettiera
).
3. Svitare la vite del serracavo e le viti dei morsetti
relativi al tipo di allaccio necessario e posizionare i
cavallotti di collegamento secondo la tabella e i disegni
che seguono.
4. Posizionare i fili in accordo con la tabella e i disegni
che seguono ed effettuare il collegamento stringendo a
fondo tutte le viti dei morsetti.
PIANO COTTURA
ROVESCIATO
