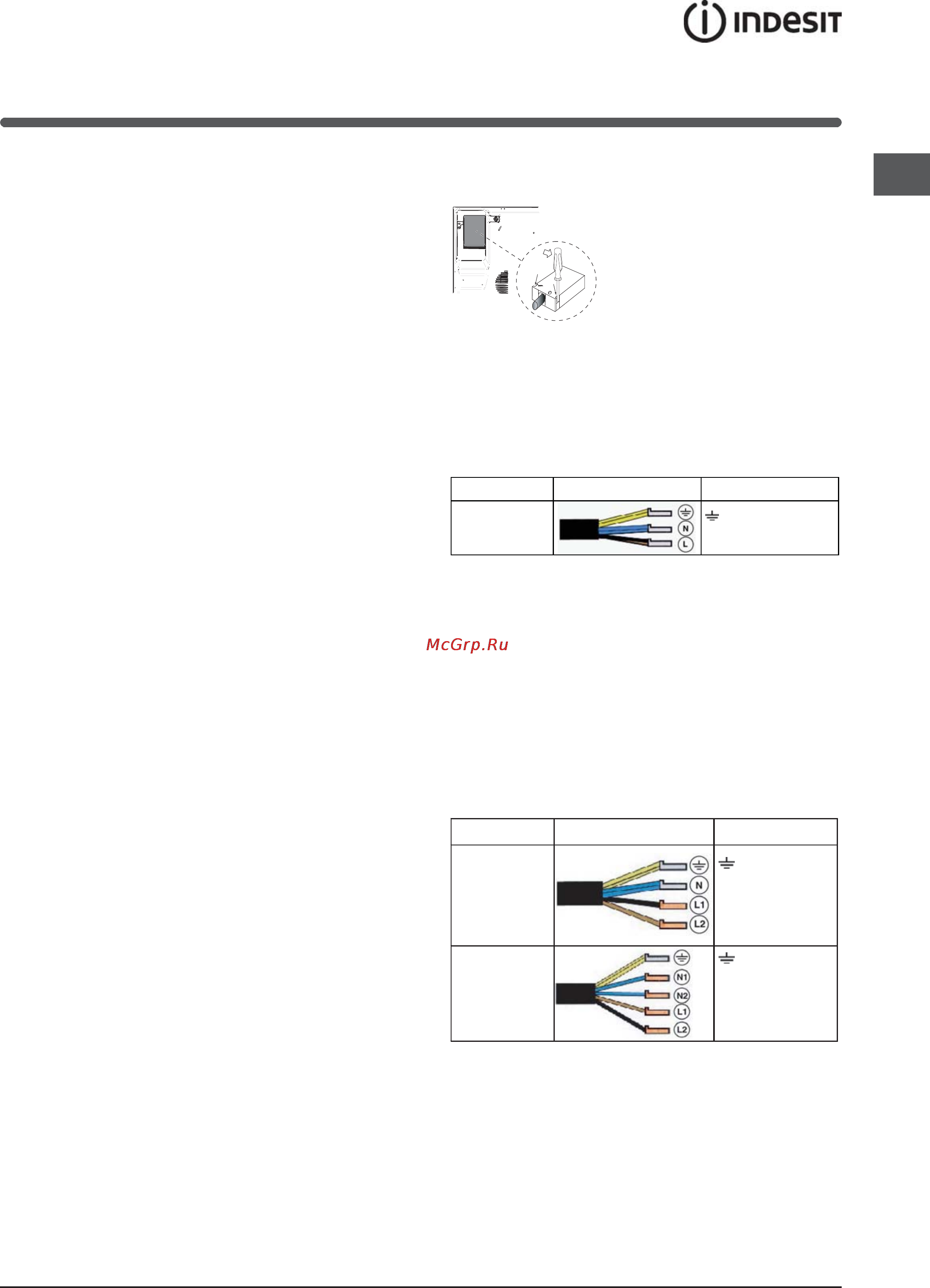

![Indesit VRM 640 C [35/72] Conexión eléctrica](/views2/1061721/page35/bg23.png)
35
ES
• Los muebles situados a un costado, cuya altura
supere la de la superficie de trabajo, deben estar
situados a 600 mm., como mínimo, del borde de
la misma.
Fijación
La instalación del aparato se debe realizar sobre una
superficie de apoyo perfectamente plana.
Las deformaciones que se podrían provocar por una
mala fijación, pueden alterar las características y las
prestaciones de la encimera.
La longitud del tornillo de regulación de los ganchos
de fijación se debe determinar antes de su montaje en
base al espesor de la superficie de apoyo:
• espesor de 30 mm: tornillo de 17,5 mm;
• espesor de 40 mm: tornillo de 7,5 mm.
Para realizar la fijación, el procedimiento es el
siguiente:
1. Con los tornillos cortos sin punta, enrosque los 4
muelles de centrado en los orificios ubicados en el
centro de cada costado de la encimera;
2. introduzca la encimera en el hueco del mueble,
céntrela y ejerza una adecuada presión sobre todo
el perímetro para que se adhiera perfectamente a la
superficie de apoyo.
3. en las encimeras con perfiles laterales: después
de haber colocado la encimera en el mueble,
introduzca los 4 ganchos de fijación (cada uno con
su perno) en el perímetro inferior de la encimera
enroscándolos con los tornillos largos con punta
hasta que el vidrio se adhiera a la superficie de
apoyo.
! Es indispensable que los tornillos de los muelles
de centrado permanezcan accesibles.
! En conformidad con las normas de seguridad, una
vez empotrado el aparato, no se deben producir
contactos con las piezas eléctricas.
! Todas las partes que garantizan la protección se
deben fijar de modo tal que no puedan ser quitadas
sin la ayuda de una herramienta.
Conexión eléctrica
! La conexión eléctrica de la encimera y la de un
horno empotrado deben ser realizadas por
separado, tanto por razones de seguridad eléctrica
como para facilitar las operaciones de extracción del
horno.
Tablero de bornes
El aparato posee, en su parte
inferior, una caja para su
conexión a diferentes tipos de
alimentación eléctrica (la
imagen es sólo indicativa y
puede no corresponder al
modelo adquirido).
Conexión monofásica
La encimera posee un cable de alimentación
eléctrica ya conectado y preparado para la conexión
monofásica. Realice la conexión de los cables de
acuerdo con la tabla y los dibujos que se muestran
a continuación:
Tensión tipo y
frecuencia de la red
Cable eléctrico Conexión de los cables
220-240V 1+N ~
50/60 Hz
: amarillo/verde;
N: los 2 cables azules juntos
L: el marrón junto al negro
Otros tipos de conexión
Si las características de la instalación eléctrica
coinciden con alguna de las siguientes:
Tensión tipo y frecuencia de la red
• 400V - 2+N ~ 50/60 Hz
• 220-240V 3 ~ 50/60 Hz
• 400V - 2+2N ~ 50/60 Hz
Separe los cables y realice la conexión de acuerdo
con la tabla y los dibujos que se muestran a
continuación:
Tensión tipo y
frecuencia de la red
Cable eléctrico
Conexión de los cables
400V - 2+N ~
50/60 Hz
220-240V 3 ~
50/60 Hz
: amarillo/verde;
N: los 2 cables azules
juntos
L1: negro
L2: marrón
400V - 2+2N ~
50/60 Hz
: amarillo/verde;
N1: azul
N2: azul
L1: negro
L2: marrón
Si las características de la instalación eléctrica
coinciden con alguna de las siguientes:
Tensión tipo y frecuencia de la red
• 400V 3 - N ~ 50/60 Hz
proceda de la siguiente manera:
! El cable suministrado con el aparato no se puede
utilizar para estos tipos de instalación.
ENCIMERA
VOLCADA
