17
Подключение
Русский
Подключение монитора
Если одновременно с проецированием на экран необходим вывод изображения на монитор, подключите
с помощью кабеля VGA или "VGA к DVI-A" порт выходного сигнала D-SUB OUT на проекторе
к внешнему монитору, как описано ниже.
Для подключения монитора:

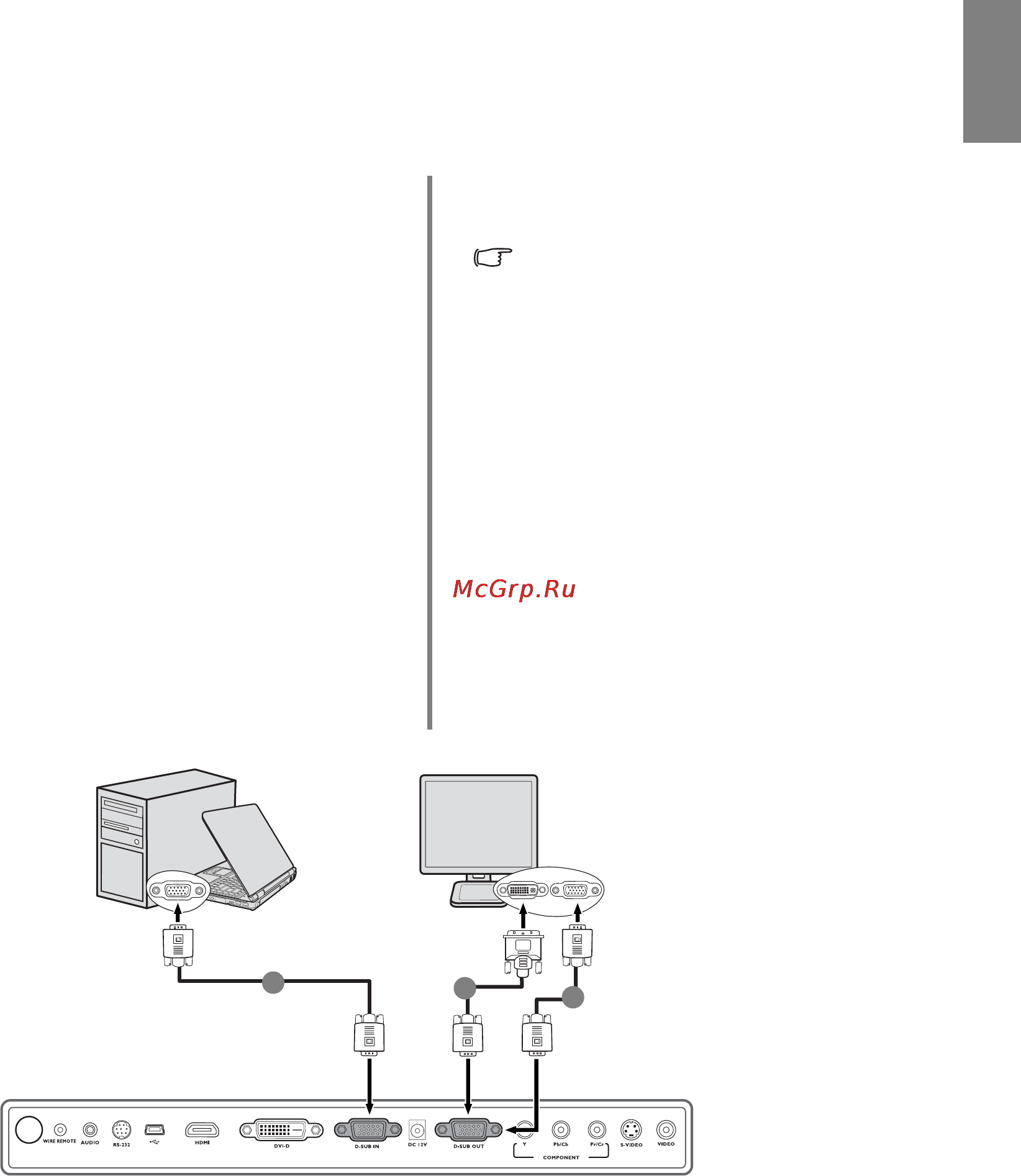

После завершения подключения система должна иметь следующий вид:
• С помощью кабеля VGA: • С помощью кабеля подключения VGA
кDVI-A:
Ваш монитор должен быть оборудован
входным гнездом DVI.
1. Подключите проектор к компьютеру, как
описано в разделе "Подключение компьютера"
на стр. 16.
Выход D-SUB функционирует только в том
случае, если к проектору подключен
соответствующий входной кабель сигнала
формата D-SUB. Убедитесь в том, что
проектор подключен к компьютеру
спомощью разъема D-SUB/COMP. IN, а не
DVI-D.
1. Подключите проектор к компьютеру согласно
инструкциям в разделе "Подключение
компьютера" на стр. 16.
Выход D-SUB функционирует только в том
случае, если к проектору подключен
соответствующий входной кабель сигнала
формата D-SUB. Убедитесь в том, что
проектор подключен к компьютеру
с помощью разъема D-SUB/COMP. IN, а не
DVI-D.
2. Подключите подходящий кабель VGA
(в комплект поставки входит только один
кабель) одним концом к входному гнезду
D-Sub видеомонитора.
3. Подключите другой конец кабеля к гнезду
D-SUB OUT на проекторе.
2. Возьмите кабель подключения VGA к DVI-А
и подключите конец DVI к входному гнезду
DVI на видеомониторе.
3. Подключите конец VGA к гнезду D-SUB OUT
на проекторе.
Портативный
или
настольный
компьютер
(VGA)
(DVI)
1
2
2
1. Кабель VGA
2. Кабель подключения VGA к DVI-A
2. Кабель VGA
или
