19
Подключение
Русский
Подключение источника видеосигнала, оснащенного выходом HDMI
Проектор оснащен входным гнездом HDMI, позволяющим подключать его такому к источнику сигнала
HDMI, как проигрыватель DVD.
HDMI (мультимедийный интерфейс высокой четкости). Он поддерживает передачу несжатых
видеоданных между совместимыми устройствами, такими как DTV-тюнеры, DVD-проигрыватели,
и воспроизведение по одному единственному кабелю. и обеспечивает высокое качество цифрового
звучания.
Осмотрев источник входного сигнала, определите наличие свободного выхода HDMI:
• При наличии свободного выхода можно переходить к следующим пунктам.
• При отсутствии свободного выхода необходимо выбрать альтернативный способ подключения
источника видеосигнала.

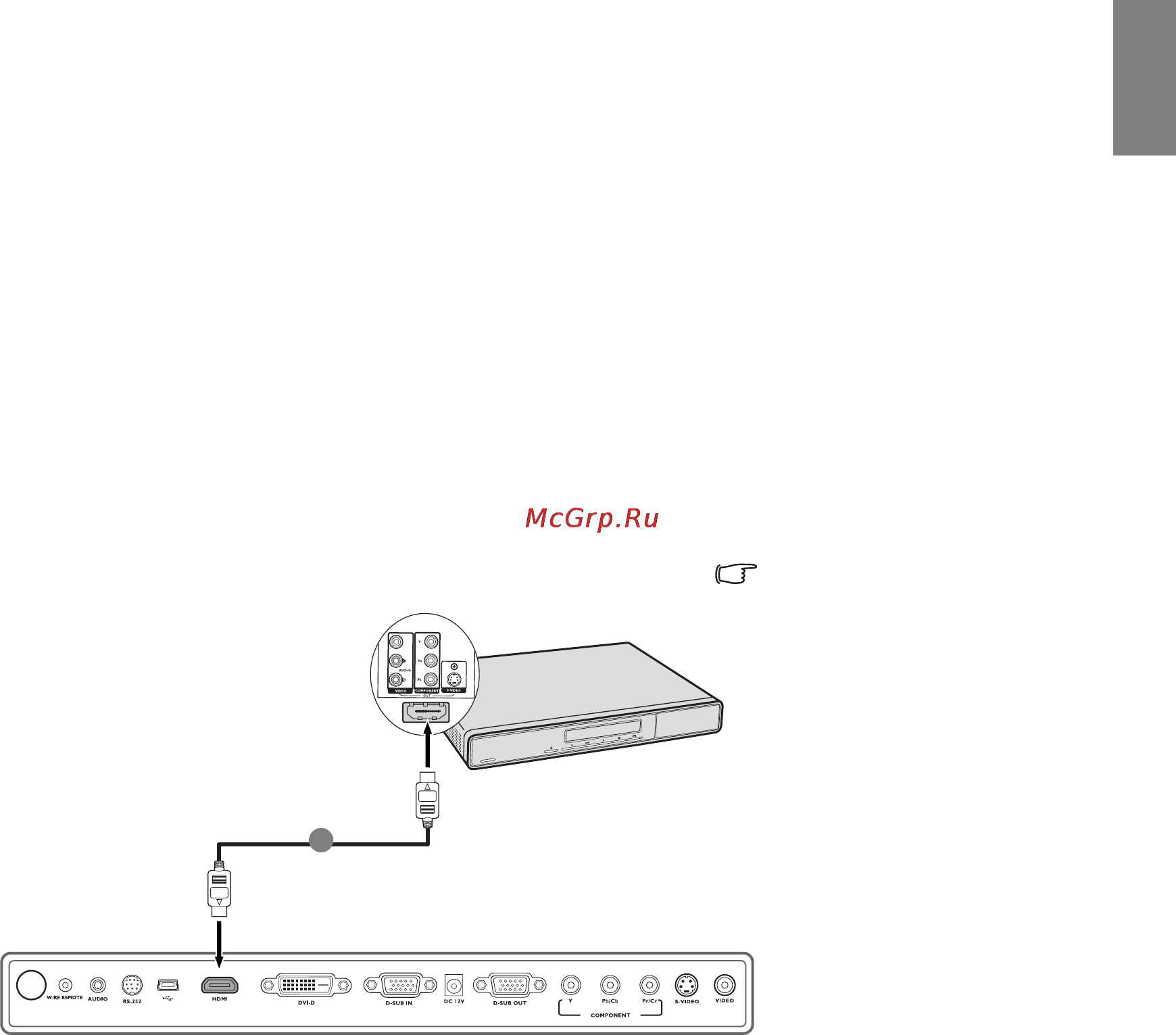

Подключение проектора к источнику видеосигнала HDMI:
1. Подключите один кабеля HDMI к выходному разъему HDMI источника видеосигнала. Подключите
другой конец кабеля к входному разъему HDMI на проекторе.
После подключения, управление звуком можно будет осуществлять с помощью экранных меню
проектора. Подробнее см. "Настройки звука" на стр. 44.
Кабель
HDMI
Аудио/видео
устройство
• В том маловероятном
случае, если при
подключении проектора
к проигрывателю DVD
через вход проектора
цвета отображаются
неправильно,
установите для
цветового пространства
значение YUV.
Подробнее см.
"Изменение цветового
пространства" на стр. 27.
• Если сигнал отсутствует
после того, как было
установлено
подключение, отключите
функцию Быстрый
автопоиск в меню
ИСТОЧНИК. Подробнее
см."Выбор входного
сигнала" на стр. 27.
