Подключение
Русский
Подключение источника видеосигнала, оснащенного компонентным
видеовыходом
Осмотрев источник видеосигнала, определите наличие свободного компонентного видеовыхода:
• При наличии свободного выхода можно переходить к следующим пунктам.
• При отсутствии свободного выхода необходимо выбрать альтернативный способ подключения
источника видеосигнала.
Подключение проектора к источнику видеосигнала, оснащенному компонентных
видеовыходом:

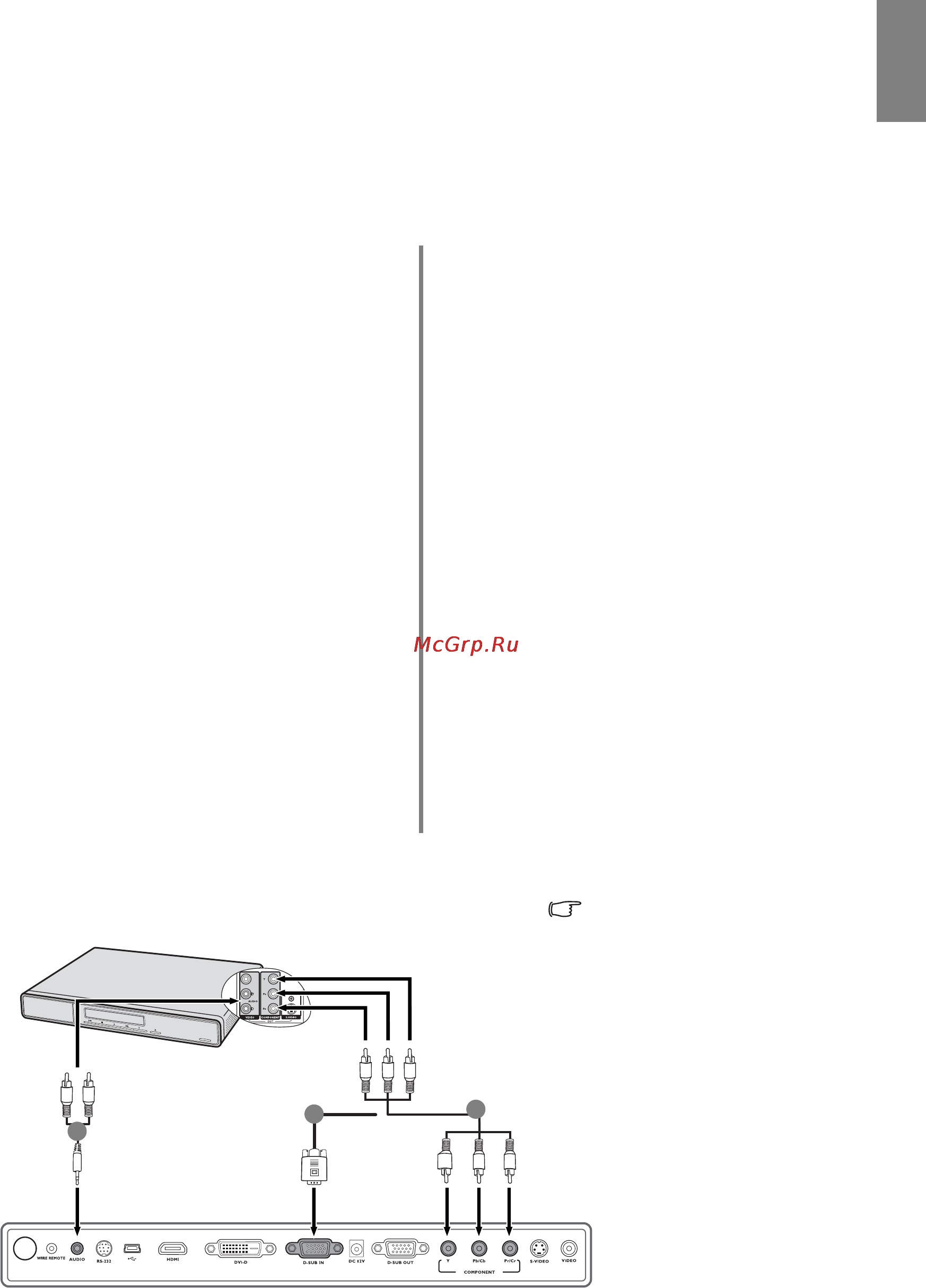

После завершения подключения система должна иметь следующий вид:
• С помощью кабеля компонентного видео: • С помощью переходного кабеля
"компонентный видеовход / VGA (D-sub)":
1. Подключите конец переходного кабеля
компонентного видео с тремя разъемами RCA
к компонентному видеовыходу источника
видеосигнала. Штекеры подключаются
к гнездам в соответствии с цветами: зеленый -
к зеленому, синий - к синему, красный -
к красному.
2. Подключите другой конец с 3 разъемами RCA
к разъемам COMPONENT на проекторе.
Штекеры подключаются к гнездам
в соответствии с цветами: зеленый -
к зеленому, синий - к синему, красный -
к красному.
3. Чтобы воспользоваться комбинированным
монофоническими динамиками проектора
для презентации, выберите соответствующий
аудиокабель и подсоедините один его конец
к гнезду аудиовыхода на устройстве, а другой
конец к гнезду AUDIO (Аудио) на проекторе.
После подключения, управление звуком
можно будет осуществлять с помощью
экранных меню проектора. Подробнее см.
"Настройки звука" на стр. 44.
1. Подключите конец переходного кабеля
"компонентное видео / VGA (D-Sub)" с тремя
разъемами RCA к компонентному
видеовыходу источника видеосигнала.
Штекеры подключаются к гнездам
в соответствии с цветами: зеленый -
к зеленому, синий - к синему, красный -
к красному.
2. Подключите другой конец переходного кабеля
"компонентное видео / VGA (D-Sub)"
(с разъемом D-SUB) к гнезду D-SUB/COMP.
IN проектора.
3. Чтобы воспользоваться комбинированным
монофоническими динамиками проектора
для презентации, выберите соответствующий
аудиокабель и подсоедините один его конец
к гнезду аудиовыхода на устройстве, а другой
конец к гнезду AUDIO (Аудио) на проекторе.
После подключения, управление звуком
можно будет осуществлять с помощью
экранных меню проектора. Подробнее см.
"Настройки звука" на стр. 44.
Аудио-
кабель
Аудио/видео устройство
Кабель
компонентного
видео
• Проектор воспроизводит
только монофонический
звук даже в случае
подключения
стереофонического
сигнала. Подробнее см.
"Подключение источников
аудиосигнала" на стр. 18.
• Если после включения
проектора и выбора
соответствующего
источника видеосигнала
воспроизведение видео не
происходит, проверьте
включение и исправность
источника сигнала. Кроме
того, проверьте
правильность подключения
кабелей видеосигнала.
3
1
1
Переходной кабель
с компонентного
видео на VGA
(D-sub)
или
