22
Подключение
Русский
Подключение устройства с источником сигнала S-video или композитного
видео
Осмотрев источник видеосигнала, определите наличие свободного выхода S-Video или Video:
• При наличии обоих этих выходов, воспользуйтесь для подключения выходом S-Video, так как он
обеспечивает лучшее качество изображения, чем выход Video. Подробнее см. "Подключение
источников видеосигнала" на стр. 18.
• При наличии любого выхода можно продолжить процедуру.
• При отсутствии свободного выхода необходимо выбрать альтернативный способ подключения
источника видеосигнала.
Если проектор уже подключен через компонентный видеовход к данному источнику видеосигнала,
оснащенному видеовыходом, снова подключать устройство через вход S-Video или композитного
видео не требуется, поскольку при этом способе подключения образуется лишнее соединение
с более низким качеством видеосигнала. Подключение необходимо выполнять с помощью кабеля
композитного видео только в том случае, если источник видеосигнала не поддерживает ни
компонентное видео, ни S-Video (как, например, некоторые аналоговые видеокамеры).
Подключение проектора к источнику видеосигнала, оснащенному выходом S-Video/Video:
1. Подключите один конец кабеля S-Video/Video к выходу S-Video/Video источника видеосигнала.
2. Подключите другой конец кабеля S-Video к гнезду S-VIDEO/VIDEO на проекторе.
3. Чтобы воспользоваться комбинированным монофоническими динамиками проектора для
презентации, выберите соответствующий аудиокабель и подсоедините один его конец к гнезду
аудиовыхода на устройстве, а другой конец к гнезду AUDIO (Аудио) на проекторе.
После подключения, управление звуком можно будет осуществлять с помощью экранных меню
проектора. Подробнее см. "Настройки звука" на стр. 44.

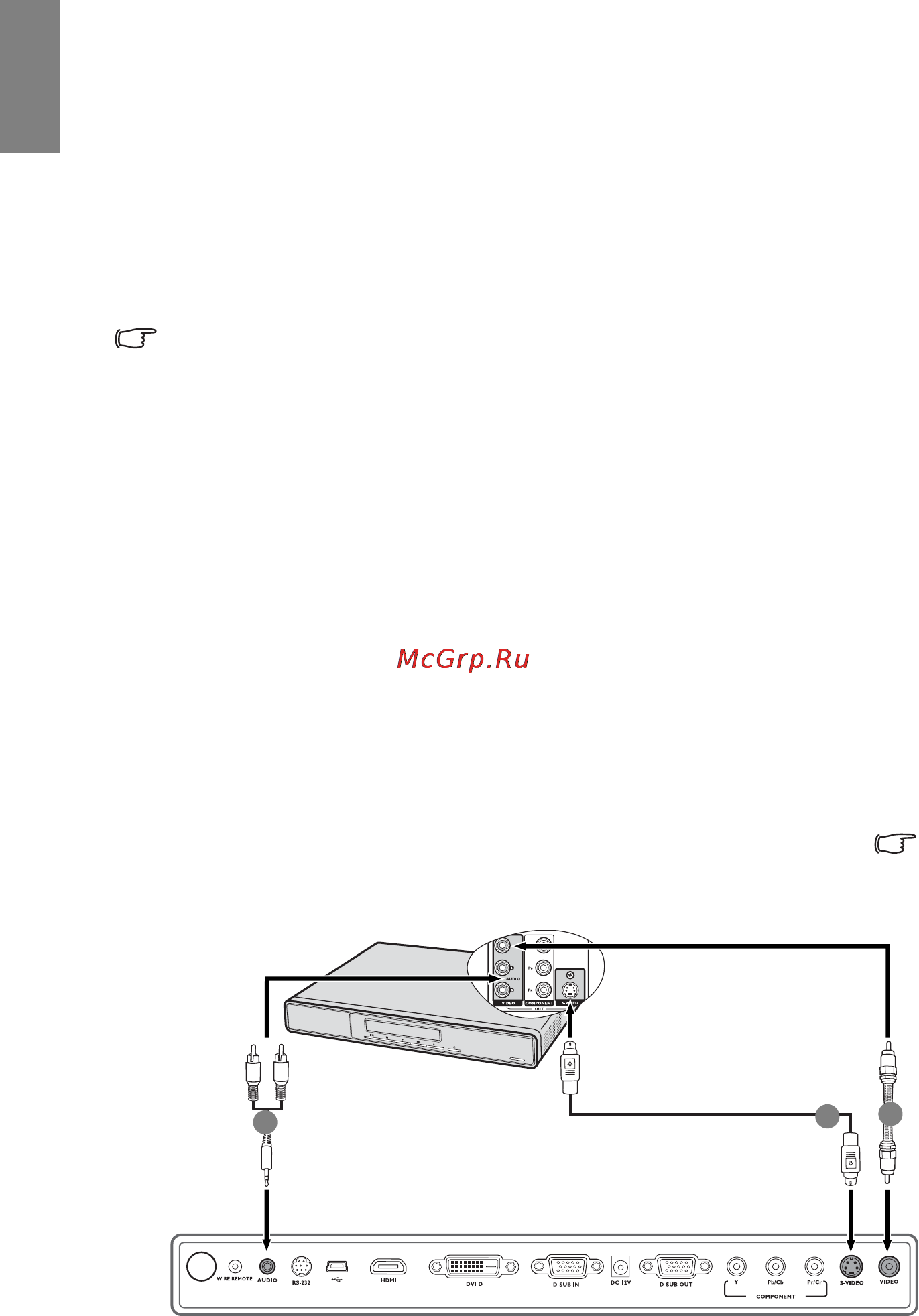

После завершения подключения система должна иметь следующий вид:
Аудио/видео устройство
1. Видеокабель
1. Кабель S-Video
3. Аудиокабель
• Проектор воспроизводит
только монофонический
звук даже в случае
подключения
стереофонического
сигнала. Подробнее см.
"Подключение источнико
в
аудиосигнала" на стр. 18.
• Если после включения
проектора и выбора
соответствующего
источника видеосигнала
воспроизведение видео
не происходит, проверьте
включение и исправность
источника сигнала. Кроме
того, проверьте
правильность
подключения кабелей
видеосигнала.
1
1
3
или
