9
Введение
Русский

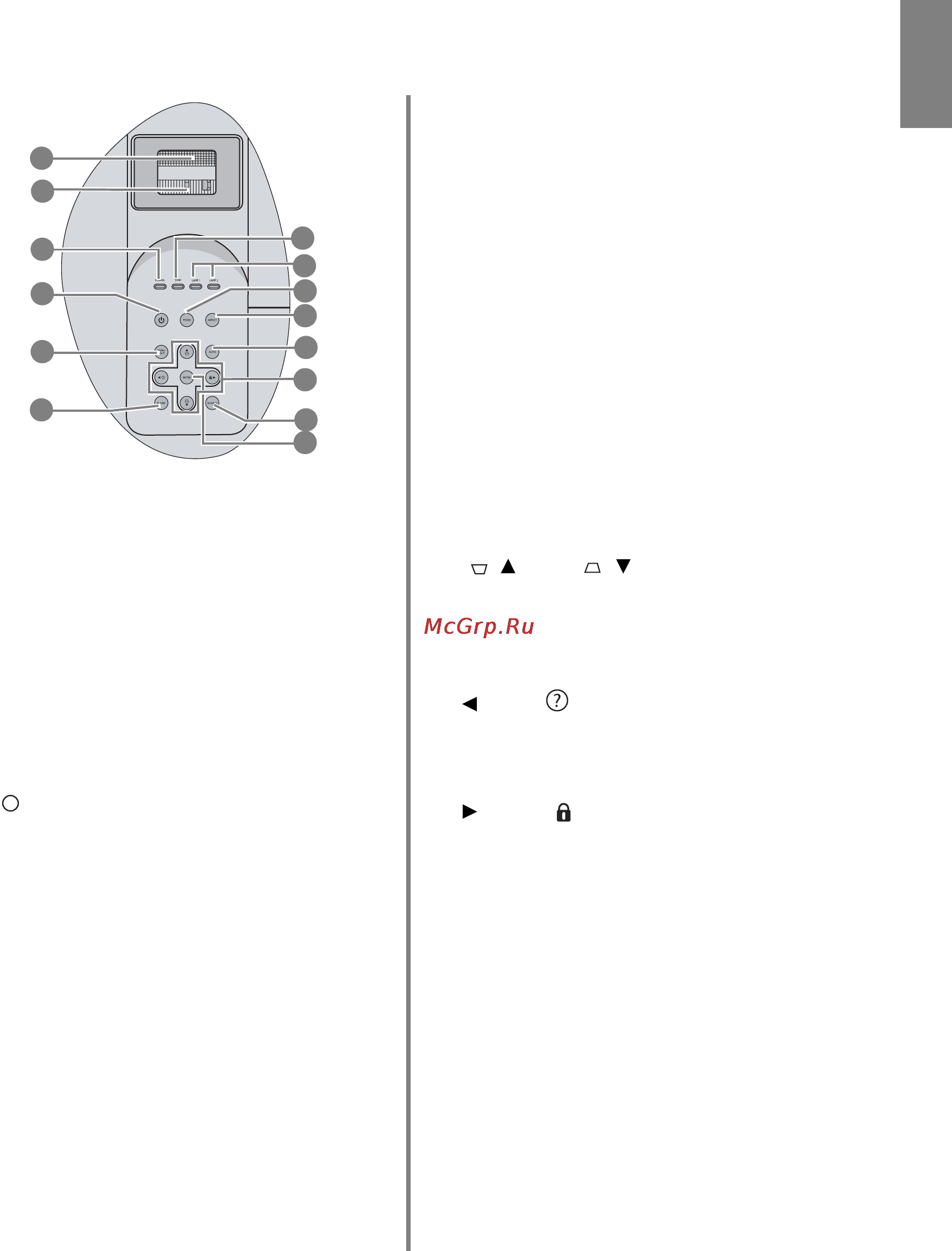

Элементы управления и функции
Проектор
1. Кольцо фокусировки
Регулирует фокусное расстояние объектива для
проецируемого изображения. Подробнее см.
"Точная настройка размера и резкости
изображения" на стр. 28.
2. Регулятор масштаба
Регулировка размера проецируемого
изображения. Подробнее см. "Точная настройка
размера и резкости изображения" на стр. 28.
3. Индикатор питания
Горит или мигает во время работы проектора.
Подробнее см. "Индикаторы" на стр. 50.
4. Power (Питание)
Переключает проектор между режимами
ожидания и включения. Подробнее см.
"Включение проектора" на стр. 23
и "Выключение проектора" на стр. 40.
5. MENU/EXIT (Меню/Выход)
Включение экранного меню управления. Когда
экранное меню активно, используется для
выхода с сохранением настроек меню.
Подробнее см. "Функции экранных меню" на
стр. 24.
6. BLANK (Пустой экран)
Отключение изображения на экране.
Подробнее см. "Скрывание изображения" на
стр. 36.
7. Индикатор температуры
Загорается при перегреве проектора. Подробнее
см. "Индикаторы" на стр. 50.
8. Индикатор лампы LAMP
Показывает состояние лампы. Загорается
в случае нарушения нормальной работы лампы.
Подробнее см. "Индикаторы" на стр. 50.
9. MODE (Режим)
Выбор доступного режима изображения
в зависимости от выбранного входного сигнала.
Подробнее см. "Выбор режима изображения" на
стр. 31.
10. ASPECT (Формат)
Выбор формата изображения. Подробнее см.
"Выбор формата изображения" на стр. 30.
11. AUTO (Авто)
Автоматический выбор оптимальных
параметров изображения. Подробнее см.
"Автоматическая настройка изображения" на
стр. 28.
12. Кнопки коррекции трапеции/перемещения
( / Вверх, / Вниз)
Ручная коррекция искажений изображения
в результате проекции под углом. Подробнее
см. "Коррекция трапецеидального искажения"
на стр. 29.
Влево/
Включает функцию FAQ (Часто задаваемые
вопросы). Подробнее см. "Функция FAQ" на стр.
36.
Вправо/
Блокировка кнопок проектора. Подробнее см.
"Блокировка кнопок управления" на стр. 37.
При активном экранном меню кнопки со
стрелками используются перемещения для
выбора элементов меню и настроек. Подробнее
см. "Функции экранных меню" на стр. 24.
13. SOURCE (Источник)
Выводит панель выбора источника сигнала.
Подробнее см. "Выбор входного сигнала" на стр.
27.
14. ENTER
Активизация выбранного пункта экранного
меню. Подробнее см. "Функции экранных
меню" на стр. 24.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
I
I
